Фильтр Canada с многопозиционным клапаном – Atlas Pool

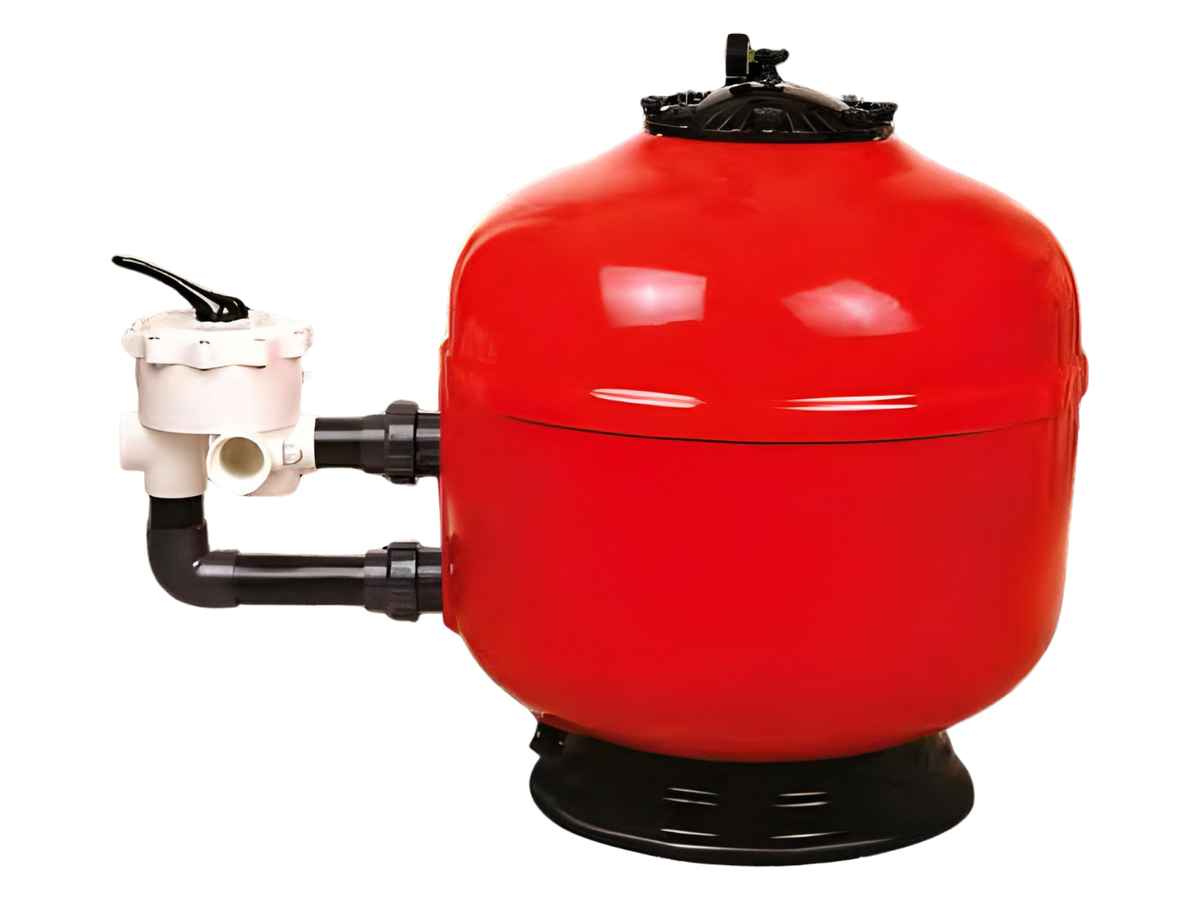

Почему стоит выбрать песочный фильтр для бассейна Canada с многопозиционным клапаном

После изготовления каждый фильтр проходит испытание подачей воды под давлением 4 бар. Так вы получаете бак, проверенный ещё до того, как он попадёт к вам. Фильтр может работать как с питьевой, так и с морской водой. Клапан боковой, а у семи размеров производительность составляет от 4 до 33 м³/ч.

Основные характеристики

• Стандартный красный цвет*;
• подставка из полипропилена;
• манометр 3 бар, входит в комплект;
• многопозиционный боковой клапан, входит в стоимость;
• дренажная пробка, входит в комплект;
• испытательное давление 4 бар;
• песок не входит в комплект.

*Модель выпускается в стандартном красном цвете. По заказу возможно изготовление в других цветах – с более длительным сроком поставки и доплатой 10%.

Параметры песочного фильтра для бассейна Canada с многопозиционным клапаном по моделям

Производительность указана при скорости фильтрации 30 / 40 / 50 м³/ч на м² (при водяном столбе 9 м). Фракции песка: мелкий, средний и крупный.

Модели фильтра Canada с многопозиционным клапаном – Ø 400–760 мм

• Модель 400 мм – Ø 400 мм (FLT037): производительность 4 / 5 / 6 м³/ч (при 30 / 40 / 50 м³/ч на м²). Подключения D 50. Площадь фильтрации 0,125 м². Песок 25 кг мелкий + 25 кг средний = 50 кг. Вес 13,50 кг. Коробка 0,50 × 0,50 × 0,65 м. Размеры A 40 / B 20 / C 65 / D 12 см.
• Canada 1 – Ø 500 мм (FLT001): производительность 6 / 8 / 10 м³/ч (при 30 / 40 / 50 м³/ч на м²). Подключения D 50. Площадь фильтрации 0,197 м². Песок 50 кг мелкий + 25 кг средний = 75 кг. Вес 15,50 кг. Коробка 0,50 × 0,50 × 0,65 м. Размеры A 50 / B 22 / C 70 / D 12 см.
• Canada 2 – Ø 620 мм (FLT002): производительность 9 / 12 / 15 м³/ч (при 30 / 40 / 50 м³/ч на м²). Подключения D 50. Площадь фильтрации 0,303 м². Песок 100 кг мелкий + 50 кг средний = 150 кг. Вес 24,00 кг. Коробка 0,65 × 0,65 × 0,77 м. Размеры A 62 / B 25 / C 79 / D 13 см.
• Canada 3 – Ø 760 мм (FLT003): производительность 14 / 18 / 22 м³/ч (при 30 / 40 / 50 м³/ч на м²). Подключения D 63. Площадь фильтрации 0,454 м². Песок 200 кг мелкий + 100 кг средний = 300 кг. Вес 35,00 кг. Коробка 0,76 × 0,76 × 0,90 м. Размеры A 76 / B 26 / C 92,5 / D 17 см.

Модели фильтра Canada с многопозиционным клапаном – Ø 800–920 мм

• Модель 800 мм – Ø 800 мм (FLT038): производительность 16 / 21 / 25 м³/ч (при 30 / 40 / 50 м³/ч на м²). Подключения D 63. Площадь фильтрации 0,502 м². Песок 225 кг мелкий + 100 кг средний = 325 кг. Вес 40,00 кг. Коробка 0,76 × 0,76 × 0,90 м. Размеры A 80 / B 27 / C 95,5 / D 18 см.
• Модель 830 мм – Ø 830 мм (FLT039): производительность 17 / 22 / 28 м³/ч (при 30 / 40 / 50 м³/ч на м²). Подключения D 63. Площадь фильтрации 0,540 м². Песок 225 кг мелкий + 125 кг средний = 350 кг. Вес 43,00 кг. Коробка 0,76 × 0,76 × 0,90 м. Размеры A 83 / B 28 / C 98 / D 18 см.
• Canada 4 – Ø 920 мм (FLT004): производительность 20 / 27 / 33 м³/ч (при 30 / 40 / 50 м³/ч на м²). Подключения D 63. Площадь фильтрации 0,665 м². Песок 300 кг мелкий + 150 кг средний = 450 кг. Вес 44,50 кг. Коробка 0,92 × 0,92 × 1,00 м. Размеры A 92 / B 31,5 / C 103,5 / D 20 см.

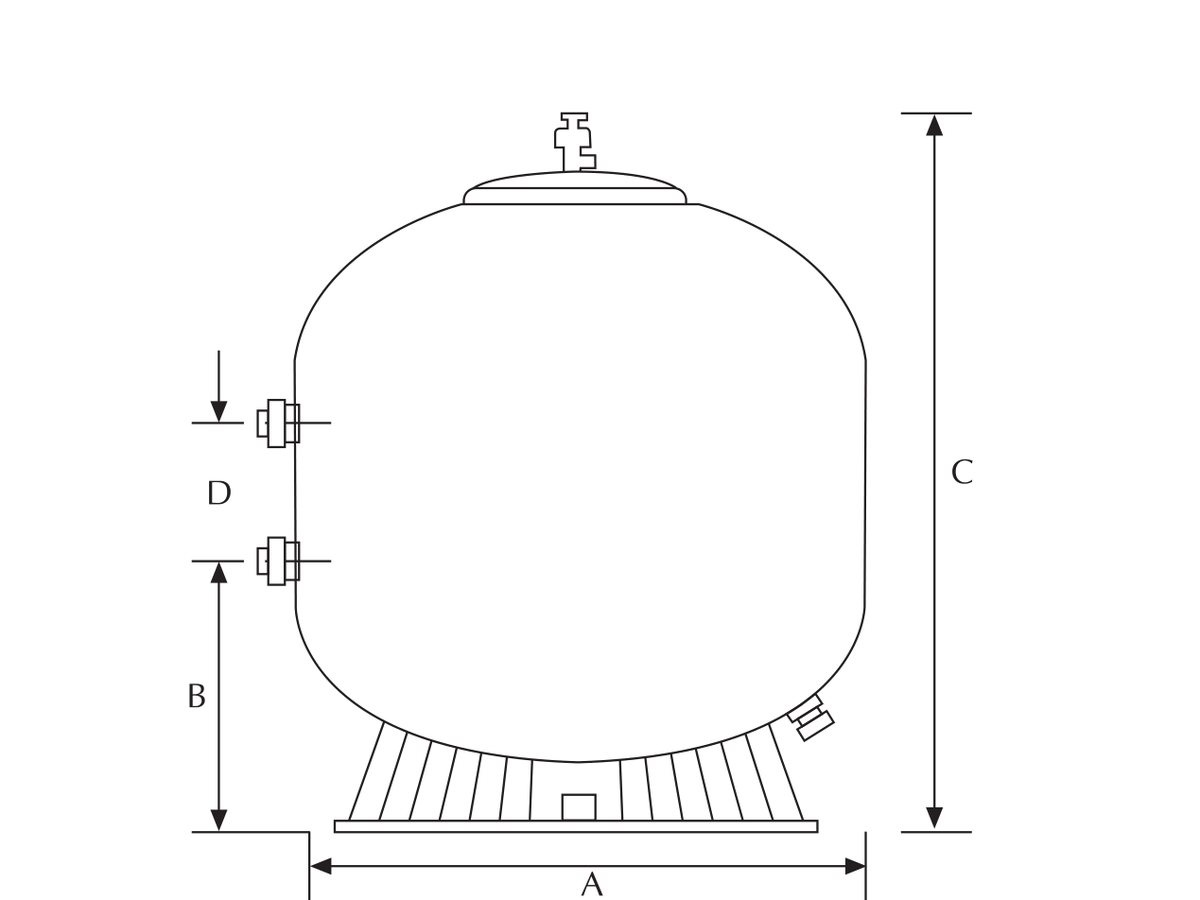

Размеры по чертежу: A – диаметр основания, B – высота нижнего порта, C – общая высота, D – расстояние между портами.

Полезная информация при выборе песочного фильтра

Важнее всего при выборе – ширина поверхности песчаного слоя и высота песчаной засыпки. Вода поступает в песок именно через эту поверхность. Важны и размеры самого фильтра – диаметр, высота и соотношение между ними. Фильтры с нестандартными размерами не могут эффективно выполнять процесс фильтрации.

Как засыпать песок в фильтр

Заполнение фильтра Canada с многопозиционным клапаном несложно, если соблюдать несколько шагов. Перед засыпкой песка наполните фильтр водой наполовину. Так вы проверите, не повреждены ли при транспортировке фильтрующее дно и лучи коллекторных труб. Вы избежите растрескивания фильтра при засыпке песка, попадания песка в коллекторную трубу и оттуда в бассейн или более серьёзного инцидента.

1. Сначала засыпьте указанное количество самого крупного песка фракции 3–5 мм (если этого требует модель фильтра).
2. Затем добавьте средний песок фракции 1,5–3 мм.
3. Сверху засыпьте мелкий песок фракции 0,7–1,5 мм.

Максимально уменьшите скорость подачи воды, чтобы сохранить правильную укладку песчаного слоя. Когда заполнение закончено, верхний уровень песка должен быть на 10 см ниже уровня верхней коллекторной трубы. Иначе через трубу может вытечь большое количество песка. Не подключайте фильтр к всасывающему насосу, параметры которого выше максимальных для фильтра.

Важно при монтаже песочного фильтра для бассейна Canada с многопозиционным клапаном

Монтаж фильтра Canada с многопозиционным клапаном поручается только квалифицированному технику.

ВАЖНО! – Изделие должно устанавливаться только квалифицированным техником и подключаться к подходящему фильтровальному насосу в соответствии с существующим конструктивным, технологическим, водопроводно-канализационным и электрическим проектом, разработанным лицензированным проектировщиком. При подключении фильтра к насосу электросистема должна быть защищена устройством защитного отключения (УЗО) в соответствии со спецификацией оборудования! Ответственность за правильную установку и эксплуатацию оборудования, а также за исправность электросистемы полностью лежит на Покупателе!
