Круглый бассейн для установки в грунт MTH Atlantic Round XL Ø 4,50 м – сделай сам, пакет PROFI

Важные указания

Пожалуйста, сначала внимательно прочитайте эту инструкцию полностью и соблюдайте все указания. Рисунки и графики в этой инструкции частично являются символическими и примерными изображениями и служат для общей наглядности.

Размеры круглых бассейнов:

• Ø 3,00 m
• Ø 3,50 m
• Ø 4,00 m
• Ø 4,50 m
• Ø 5,00 m
• Ø 6,00 m

Рис. 1

Описанные в этой инструкции этапы монтажа действительны только для круглых бассейнов.

Перед началом монтажа проверьте комплектность вашего бассейна. Проверьте все детали на безупречное состояние.

Консервация бассейна на зиму

Бассейн и все крупные металлические части должны быть по предписанию подключены к системе уравнивания потенциалов лицензированной электротехнической организацией.

Для этого можно просверлить стальную стенку в нижней части (затем снова загерметизировать цинковым спреем или пластиковой краской) и закрепить заземляющий кабель на металлическом винте (см. рис. 2). Оттуда кабель прокладывается к заземляющему стержню.

Рис. 2

Предварительная информация

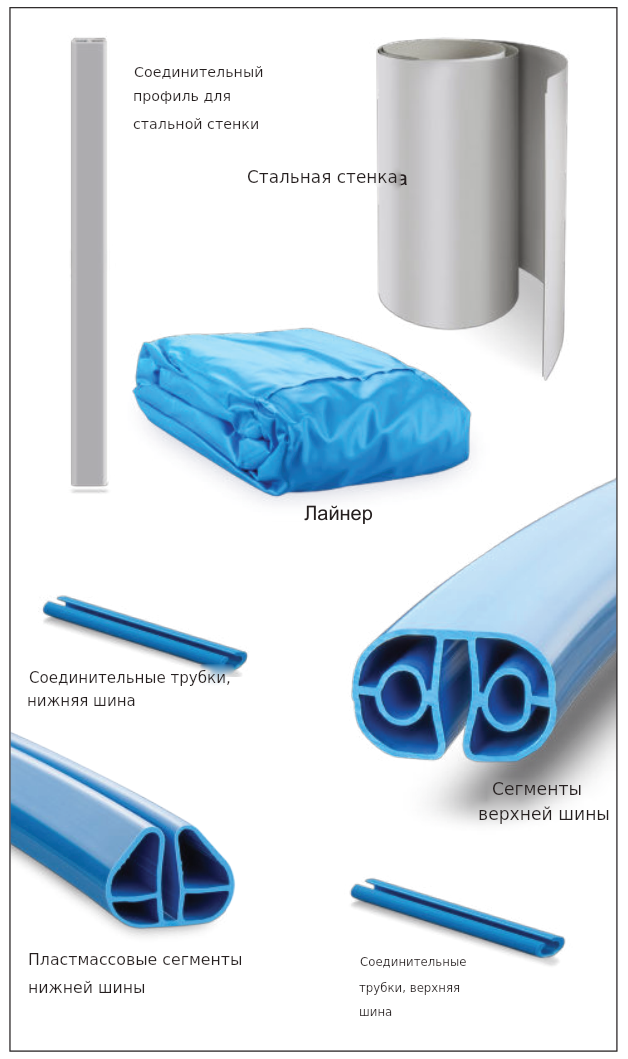

Части бассейна

Отдельные компоненты версий могут отличаться по внешнему виду, что не влияет на их функционирование.

Пример A

• Соединительный профиль для стальной стенки
• Стальная стена
• Лайнер
• Сегменты верхней шины
• Соединительные трубочки, нижняя шина
• Соединительные трубочки 1, верхняя шина
• Соединительные трубочки 2, верхняя шина
• Пластиковые сегменты нижней шины

Пример B

• Соединительный профиль для стальной стенки
• Стальная стена
• Лайнер
• Соединительные трубочки, нижняя шина
• Сегменты верхней шины
• Пластиковые сегменты нижней шины
• Соединительные трубочки, верхняя шина

Пример C

• Соединительный профиль для стальной стенки
• Стальная стена
• Лайнер
• Соединительные трубочки, нижняя шина
• Сегменты верхней шины
• Пластиковые сегменты нижней шины
• Соединительные трубочки, верхняя шина

Рис. 3 – бассейн в грунте

Место бассейна

Бассейн должен находиться по возможности на солнце, не слишком далеко от дома. Скиммер (поверхностный отсос) должен располагаться по направлению преобладающего ветра, чтобы загрязнения с поверхности воды сносились к скиммеру. Однако важнее, чтобы скиммер был установлен со стороны, ближайшей к фильтровальной системе.

Место фильтровальной системы

Фильтровальную систему, как правило, следует располагать как можно ближе к бассейну, при этом выгоднее, чтобы всасывающий трубопровод (трубопровод к скиммеру) был короче нагнетательного (трубопровода к форсункам).

Фильтровальную систему можно по выбору разместить в шахте, в доме или в садовом домике и т. д. При размещении в доме или в шахте следует обратить внимание на наличие напольного стока на случай вытекания воды. Кроме того, необходимо отводить воду от обратной промывки – в среднем каждые 1 – 2 недели около 200 l. Это можно осуществить через постоянное подключение к канализации или при необходимости через шланг, который затем выводится к подходящему стоку.

Если фильтровальная система расположена выше уровня воды, как правило со стороны всасывания, то есть в трубопроводе к скиммеру, необходимо установить обратный клапан. Его нужно включить на расстоянии 1 – 1,5 m от песочной фильтровальной системы, и он должен быть доступен в любое время.

При выборе места для фильтровальной системы важную роль играет и планируемый способ нагрева. Если бассейн будет обогреваться солнечной абсорберной системой, фильтровальную систему следует по возможности установить вблизи соответствующего солнечного абсорбера. Даже если планируется тепловой насос «воздух–вода», устанавливаемый на открытом воздухе, фильтровальную систему также желательно разместить в саду. При подключении теплообменника к центральному отоплению, напротив, размещение фильтра в доме практически неизбежно.

Способы монтажа

Все глубины и размеры круглых бассейнов, как правило, можно устанавливать тремя различными способами:

• Заглублённый бассейн (рис. 4)
• Частично заглублённый бассейн (рис. 5)
• Отдельно стоящий бассейн (рис. 6)

Рис. 4 – бассейн в грунте

При глубине бассейна 150 cm бассейн должен быть заглублён в землю не менее чем на 50 cm. В этом случае, как и у полностью и частично заглублённых бассейнов, заглублённая часть всегда должна засыпаться сзади тощим бетоном.

Подготовка основания

Место для бассейна должно отвечать статическим требованиям и быть полностью ровным; возможные уклоны для этого необходимо срезать выемкой. На склонах ни в коем случае не делайте насыпей! Откосы необходимо укреплять подпорной стеной. Ни в коем случае стенка бассейна не должна удерживать склон!

Грунт под бассейном должен быть естественным, а не насыпным. Насыпной грунт необходимо уплотнить, чтобы бассейн не просел, либо приложить больше усилий при устройстве основания. При сомнениях следует обратиться к специалисту-строителю или инженеру-статику.

В качестве основания необходима армированная бетонная плита, под ней, как правило, подготовительный слой / утрамбованный щебень. Для заглублённых бассейнов, как правило, рекомендуется дренажный трубопровод.

В качестве альтернативы армированной бетонной плите можно использовать так называемую систему conZero. Она заменяет трудоёмкую в изготовлении бетонную плиту плитами из жёсткого пенопласта – по выбору и в сочетании с виниловыми плитами, которые обеспечивают особенно гладкую поверхность и служат также защитой для плит из жёсткого пенопласта. Эта система не только экономит долгое время ожидания (затвердевания бетонного основания), но и предлагает множество других преимуществ.

Внутренний лайнер бассейна

Внутренний лайнер из ПВХ вашего бассейна изготовлен из термопластичного материала и выпускается на заводе с слегка уменьшенным размером, то есть чуть меньше бассейна, чтобы учесть расширение от температуры и давление воды. Поэтому обязательно следите за тем, чтобы монтировать бассейн при наружной температуре примерно от + 15 °C до + 25 °C. Не закрепляйте лайнер также на сильном солнце, а подождите с закреплением до позднего вечера.

• Если температура слишком высокая: лайнер мягкий, эластичный и слишком большой.
• Если температура слишком низкая: лайнер жёсткий, неэластичный и слишком маленький (из-за свойств материала при слишком низкой температуре лайнер может быть меньше предусмотренного для него размера бассейна на Ø 50 cm).

Строительная подготовка

Котлован

При выемке грунта для полностью или почти полностью заглублённого бассейна следует учитывать, что в зоне скиммера и форсунки необходимо предусмотреть не менее 50 cm рабочего пространства, чтобы закладные элементы можно было позже установить в стенку бассейна и соединить трубами.

Если (у более крупных бассейнов) заранее вырезаны 2 впускные форсунки, они располагаются напротив скиммера. Здесь рабочее пространство необходимо предусмотреть по 50 cm с 3 сторон, чтобы закладные элементы можно было смонтировать с обеих сторон и выполнить подземное трубное соединение.

Если бассейн заглубляется не более чем наполовину и трубное соединение не будет находиться в земле, достаточно расстояния 20 - 30 cm со всех сторон вокруг него.

Здесь уже следует отметить, что последующая засыпка непосредственно за стальными стенками должна выполняться тощим бетоном толщиной 15 – 30 cm; подробнее по этому вопросу вы найдёте в разделе 5.

Рекомендуемые размеры котлована (Ш × Д):

• Ø 3,00 m – 3,50 × 3,80 m
• Ø 3,50 m – 4,00 × 4,30 m
• Ø 4,00 m – 4,50 × 4,80 m
• Ø 4,50 m – 5,00 × 5,30 m
• Ø 5,00 m – 5,50 × 5,80 m
• Ø 6,00 m (2 форсунки) – 7,00 × 7,00 m

Для удобства котлован обычно делают прямоугольным. Разумеется, можно копать и по очертаниям бассейна (с соответствующим зазором).

Глубина котлована зависит от толщины бетонной плиты и подготовительного слоя (утрамбованного щебня), а также от глубины бассейна и высоты, на которую он выступает над уровнем земли. Формула такова: подготовительный слой (щебень) + бетонная плита + глубина бассейна / глубина заглубления = глубина котлована.

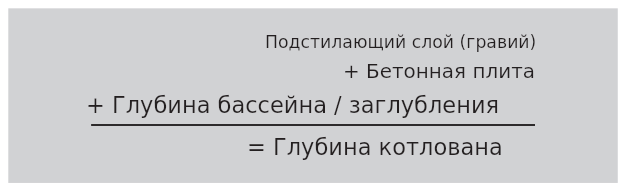

Формула глубины котлована

Толщина бетонной плиты, как правило, составляет 20 cm, а подготовительного слоя – около 15 cm (точная толщина определяется строительной организацией-исполнителем в зависимости от основания).

Для этого рекомендуется – как подробно описано в инструкции по трубному соединению – в соответствующем месте предусмотреть большую пластиковую трубу или аналогичную с внутренним диаметром не менее 160 mm.

Кроме того, при необходимости нужно выкопать траншеи для солнечных трубопроводов (от фильтровальной системы до солнечного абсорбера) и для электрических кабелей.

Если бетонное основание не устраивается, а используется альтернативное основание, необходимо соблюдать инструкции по монтажу и установке соответствующих изделий!

Бетонная плита

После рытья котлована и водоотведения (при необходимости укладывается дренаж/подготовительный слой) сооружается бетонная плита (C 25/30) с арматурой (стальные сетки Q 188A). Рекомендуем толщину плиты 20 cm, но точная толщина – как и толщина подготовительного слоя – должна быть определена специалистом-строителем.

Бетонная плита должна быть примерно на 10 cm больше размера бассейна со всех сторон вокруг него и быть горизонтальной, без уклона.

И здесь действует правило: бетонную плиту можно выполнить как прямоугольной, так и по форме бассейна.

Монтаж бассейна

Монтаж бассейна, в зависимости от его размера, должны выполнять 3 – 4 человека в безветренный день. Рекомендуем при установке стальной стенки надевать перчатки.

Заранее очертите контуры бассейна на земле. Это значительно облегчает позиционирование и монтаж бассейна. Для этого закрепите верёвку на гвозде, вбитом в центре Ø, и отмерьте радиус (r = Ø/2).

Нарисуйте на основании линию по отмеренному радиусу верёвки (например, мелом или строительным карандашом, см. рис. 7 и рис. 8). Нижние профили и верхние шины входят в комплект поставки и находятся в свёрнутой стальной стенке.

Рис. 7Рис. 8

Укладка нижних профильных шин

Соедините отдельные сегменты нижних шин (ширина около 20 mm) с помощью соединительных трубочек и уложите замкнутый контур бассейна на землю. Ориентируйтесь по размеченному плану.

Пожалуйста, внимательно проверьте размеры и симметрию и при необходимости соответственно укоротите 1 – 2 нижние шины.

Рис. 9 – нижний профиль, пример AРис. 10 – нижний профиль, пример B, C

Рис. 11Рис. 12Рис. 13

Установка стальной стенки в вертикальное положение

Чтобы войти в бассейн, при дальнейшем монтаже вам понадобится лестница. Однако при последующем монтаже лайнера следует следить, чтобы лайнер не был повреждён этой строительной лестницей.

Кроме того, перед монтажом стенки бассейна внесите сложенный лайнер во внутреннюю часть бассейна.

Положите вместе с помощниками стальную стенку примерно на то место, где позже будет установлен скиммер (поверхностный всасыватель), на толстые доски и картон, чтобы стальную стенку было легче тянуть при разворачивании (см. рис. 14). Ни в коем случае нельзя тянуть стальную стенку при разворачивании по бетонному полу, так как это может привести к её повреждению.

Рис. 14

Картонная упаковка стальной стенки обычно имеет надпись «верх» или аналогичную (см. рис. 15); важно установить стальную стенку в правильном направлении.

Рис. 15

Рис. 16

Вырез под скиммер обычно находится в начале разворачиваемой стальной стенки (примерно в 1 – 2 m от начала); если стальная стенка поставляется в нескольких пакетах, на коробках указано, к какой части стальной стенки относятся какие вырезы под закладные элементы.

Разверните стальную стенку и вставьте её соответствующим образом в профильные шины (см. рис. 17 – 18). Вырез под скиммер должен находиться в нужном месте (по возможности вблизи фильтровальной системы).

Рис. 17Рис. 18

Впускная форсунка находится, в зависимости от размера бассейна или комплекта поставки, либо вблизи скиммера, либо напротив него. При расположении напротив скиммера монтируются 2 форсунки.

Если с одной стороны стальной стенки установлен соединительный профиль, его необходимо снять. У более крупных бассейнов стальная стенка разделена на 2 части, то есть соединение с помощью соединительного профиля выполняется дважды.

Рис. 19

Следите также за тем, чтобы стальная стенка всегда прочно стояла в нижней профильной шине.

Подрезка нижних направляющих и соединение концов стенки соединительным профилем

Расстояние между концами стальной стенки должно составлять около 5 mm, чтобы соединительный профиль мог соединить оба конца стенки между собой. Это необходимо учитывать при подрезке / укорочении нижнего профильного рельса.

Рис. 20

Укорачивание нижнего профильного рельса: разверните стальную стенку и измерьте возможный излишек нижнего профильного рельса. Затем снова оттяните стальную стенку примерно на 50 cm от нижних профильных рельсов и соответственно укоротите нижний профильный рельс (учтите зазор 5 mm между концами стальной стенки для соединительного профиля; см. выше).

После этого снова полностью установите стальную стенку и сдвиньте сверху соединительный профиль (см. рис. 23). В зависимости от бассейна соединительный профиль может иметь скошенную сторону. В этом случае установите его так, чтобы скошенная сторона была внутри и сверху. Если скоса нет, верхняя и нижняя стороны значения не имеют.

Рис. 21Рис. 22Рис. 23

Лёгким движением вперёд-назад при надевании соединительного профиля можно улучшить его подвижность. С резиновым молотком надевать проще.

Рис. 24Рис. 25Рис. 26

Для защиты лайнера от повреждений соединительный профиль перед монтажом лайнера необходимо изнутри обклеить скотчем.

Подготовка отверстий под соединения

Предварительное замечание: при необходимости соблюдайте также соответствующую инструкцию по монтажу производителя, если она приложена к закладным элементам.

Встроенный скиммер (поверхностное всасывающее устройство)

Части скиммера (рис. 27):

• 1) Корпус скиммера
• 2) Пластина для всасывания
• 3) Тефлоновая лента
• 4) Штуцер для шланга
• 5) Двойное уплотнение
• 6) Форсунка

Рис. 27

У комплектных бассейнов и отдельных бассейнов соответствующее отверстие под скиммер, как правило, вырезано или предварительно пробито. Если вырез выполняется на месте, отверстие под скиммер и отверстия под фланец размечаются и затем вырезаются дрелью и лобзиком, соответственно просверливаются.

Независимо от того, вырезано ли отверстие на заводе или на месте, края необходимо обработать защитным антикоррозионным средством или пластиковой краской (см. рис. 29).

Рис. 28Рис. 29

Если трубное соединение будет выполняться сразу, рекомендуется смонтировать корпус скиммера уже сейчас. Для этого наденьте двойное уплотнение скиммера на стальную стенку в месте выреза, удерживайте скиммер снаружи у отверстия и зафиксируйте его изнутри меньшими стопорными винтами с круглыми головками (см. рис. 31). Если в комплект поставки входят 2 отдельных уплотнения вместо обычного двойного уплотнения скиммера, их также необходимо устанавливать в следующем порядке: уплотнение – стальная стенка – уплотнение – лайнер бассейна – фланец скиммера.

При необходимости могут потребоваться дополнительные отверстия в стальной стенке (которые нужно обработать антикоррозионным средством), так как отверстия под страховочные винты не всегда просверлены заранее.

Если трубное соединение можно выполнить и позже, скиммер можно смонтировать только при монтаже лайнера (см. раздел 4.7.2).

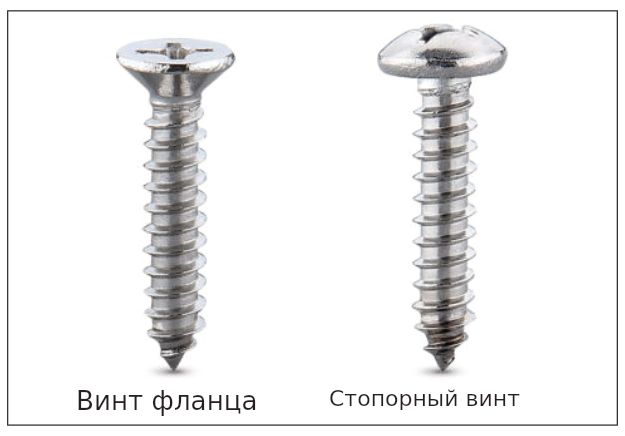

Рис. 30Рис. 31 – винт фланца, стопорный винтРис. 32

Входные форсунки

Как правило, у круглых бассейнов используется 1 впускная форсунка, которая устанавливается рядом со скиммером. В варианте с 2 форсунками оба отверстия под форсунки расположены напротив скиммера. У комплектных бассейнов, соответственно при заказе встраиваемых элементов вместе с бассейном, соответствующие отверстия под форсунки либо предварительно пробиты, либо полностью вырезаны.

Если отверстие только предварительно пробито, внутреннюю металлическую часть аккуратно отделяют подходящим инструментом, а края зачищают от заусенцев.

Рис. 33

Если вырезы выполняются на месте, отверстия под форсунки изготавливаются по размеру форсунки дрелью и лобзиком. И здесь, пожалуйста, зачищайте края от заусенцев. Расстояние от верхнего края отверстия под форсунку до верхнего края бассейна должно составлять около 30 cm, а расстояние между двумя форсунками (при исполнении с 2 форсунками) – около 200 cm.

Независимо от того, выполнен вырез на заводе или на месте, края необходимо обработать защитным антикоррозионным средством или пластиковой краской (см. рис. 34).

Рис. 34

Впускные форсунки для жёсткого трубопровода (при заглублённом бассейне)

Для окончательного монтажа форсунки отдельно требуется фланец (7). Если фланец сразу не обнаруживается, он, вероятно, находится в рамке (6) форсунки. Фланец можно извлечь лёгким нажатием / изгибом рамки, а затем смонтировать (см. рис. 35).

Рис. 35

Части впускной форсунки (рис. 36):

• 1) Регулировочное кольцо
• 2) Проушина форсунки
• 3) Корпус форсунки
• 4) Контргайка
• 5) Винты
• 6) Рамка
• 7) Фланец
• 8) Уплотнения
• 9) Дополнительное уплотнение без отверстий

Рис. 36

Дополнительное уплотнение

Корпус форсунки теперь вставляется изнутри через вырезанное отверстие стальной стенки. Одно из двух самоклеящихся уплотнений наклейте теперь на рамку фланца корпуса форсунки.

Рис. 37

Затем навинтите контргайку сзади (с наружной стороны бассейна) на резьбу форсунки и затяните её.

Подводный прожектор Compact (опция)

Отверстие (Ø 121 mm) для монтажной ниши необходимо очертить на стальной стенке, просверлить, вырезать лобзиком, а затем обработать антикоррозионной краской или цинковым спреем.

Затем приклейте уплотнение без отверстий на заднюю сторону ниши, проведите нишу изнутри наружу через отверстие и зафиксируйте её с наружной стороны контргайкой. Следите за тем, чтобы контргайка накручивалась на нишу глубокой стороной вперёд.

Рис. 39Рис. 40

Края получившегося отверстия необходимо зачистить от заусенцев, а затем обработать цинковым спреем или аналогичным средством, чтобы предотвратить последующую коррозию стальной стенки (см. рис. 41).

Рис. 41Рис. 42

После того как уплотнение без отверстий с клеевым слоем – входящее в комплект поставки прожектора – приклеено на заднюю сторону ниши, нишу можно вставить в отверстие изнутри наружу и зафиксировать снаружи контргайкой. Следите за тем, чтобы контргайка накручивалась на нишу глубокой стороной вперёд (см. рис. 43).

Рис. 43

Встроенная противоточная установка (опция)

Встроенная противоточная установка размещается так, чтобы за ней можно было предусмотреть ревизионный колодец минимальным размером 100 × 100 × 100 cm (учитывайте возможность опорожнения колодца!)

При монтаже противоточной установки соблюдайте инструкцию по монтажу соответствующего производителя. Отверстия в стенке бассейна, разумеется, и здесь необходимо тщательно защитить от коррозии.

Укладка подложки из флиса

Бассейн не должен долго оставаться без воды. Монтаж бассейна необходимо завершить своевременно. Если это невозможно из-за погодных условий или по другим причинам, рекомендуется пока не укладывать флис.

Рекомендуем использовать полиэстеровую подложку из флиса или защитное покрытие для дна (у комплектных бассейнов, как правило, входит в комплект), чтобы защитить лайнер от прямого контакта с основанием и возможно содержащимися в нём материалами, несовместимыми с ПВХ. Подложка из флиса, однако, может только защищать, но не выравнивать неровности.

Перед укладкой флиса пол необходимо тщательно очистить.

В некоторых случаях флис уже нарезан по размеру бассейна. Если он поставляется в рулоне, разложите его полосами и зафиксируйте скотчем.

Рис. 44Рис. 45

Флис нарезается примерно на 10 cm больше размера бассейна и оставляется выступающим вверх по стенке бассейна примерно на 5 cm по всему периметру. Для небольших краевых фрагментов можно использовать остатки. Излишек перекидывается через нижние рельсы, и флис приклеивается к стальной стенке кислотоустойчивой прозрачной упаковочной лентой.

Рис. 46

Туго натяните подложку из флиса и соедините её также по стыкам упаковочной лентой.

Рис. 47Рис. 48

Возможные перегибы и складки во флисе, которые могут возникнуть при транспортировке и хранении, со временем разглаживаются сами под давлением воды.

Зацепление лайнера и монтаж верхней направляющей

После укладки флиса заходить внутрь бассейна можно только в чистой обуви или носках. Кроме того, всё внутреннее пространство бассейна необходимо снова очистить (например, пылесосом, см. рис. 49).

Рис. 49

Теперь поместите лайнер в центр и разверните его так, чтобы внешние швы дна лежали на равном расстоянии от стальной стенки, так как лайнер всегда немного меньше самого бассейна.

Рис. 50Рис. 51

Лайнер независимо от верхней шины всегда имеет приваренный зацепной профиль, так называемую зацепную планку (см. рис. 52).

Рис. 52

Наденьте край лайнера с приваренным зацепным профилем на край стальной стенки и зафиксируйте лайнер несколькими отдельными сегментами верхней шины (см. рис. 53 – 55).

Рис. 53Рис. 54Рис. 55

Только после равномерного выравнивания сварных швов лайнера полностью смонтируйте верхнюю шину.

Установка верхней шины (общая)

Соедините сегменты верхней шины соединительными штифтами; прижмите их к краю бассейна ударами ладони или резиновым молотком, при этом захватив зацепной профиль. При необходимости укоротите один сегмент шины (см. рис. 56).

Рис. 56

Разглаживание складок

Возникшие косые складки на стенной части лайнера можно выровнять смещением, пока верхняя шина закреплена частично.

Разгладьте складки на дне, вытесняя их наружу к стенке бассейна. Следите прежде всего за тем, чтобы сварной шов лайнера между дном и стенной частью лежал точно в углу дно/стенка бассейна. Перед наполнением бассейна лайнер должен везде иметь равномерное расстояние сварных швов до края бассейна и по возможности больше не образовывать складок. Поскольку лайнер изготовлен с уменьшенным размером, то есть чуть меньше бассейна, чтобы учесть расширение от температуры и давление воды, крайне важно, чтобы швы на дне не были выровнены с неравномерным расстоянием до стенки бассейна.

Рис. 57Рис. 58

После окончательного монтажа верхнего рельса оставшиеся на дне складки можно исправить, наполнив бассейн примерно на 2 – 3 cm водой и вытолкнув складки наружу.

Рис. 59

Если складки на стенках невозможно исправить:

Подождите, пока уровень воды достигнет 20 – 30 cm; если проблема всё ещё сохраняется, частично снимите верхний рельс (шаг за шагом, ни в коем случае не полностью!) и слегка сместите лайнер вдоль стенки в сторону, чтобы уменьшить складки или по возможности устранить их. При этом лайнер всё равно должен быть всегда достаточно надёжно закреплён верхним рельсом, чтобы лайнер не соскользнул в бассейн. Если всё это не приведёт к желаемому результату, а складки имеют недопустимый размер, остаётся только начать всё заново.

Монтаж закладных элементов

Когда уровень воды находится примерно на 20 cm ниже соответствующего закладного элемента, можно приступать к монтажу фланцев. Следующие инструкции по монтажу действительны только для закладных элементов из комплекта.

Входные форсунки

Для подключения шланга 32/38 mm (см. рис. 60):

Когда лайнер выровнен, вырежьте в лайнере отверстие в месте пробитого отверстия в листовой стали, оставив его немного меньше (чуть меньше отверстия в стальной стенке). Затем поместите одно уплотнение между лайнером и стальной стенкой и проведите форсунку со вторым уплотнением через отверстие так, чтобы как перед лайнером, так и за ним было по одному уплотнению. После этого затяните форсунку контргайкой с наружной стороны бассейна.

Рис. 60

Для жёсткого трубопровода 50 mm (см. рис. 61):

Когда лайнер выровнен, заранее проколите отверстия под винты, например шилом (см. рис. 63). Приклейте 2-е уплотнение за фланцем так, чтобы уплотнение находилось между лайнером и фланцем. Затяните винты фланца крест-накрест.

Затем вырежьте лайнер по отверстию. Тогда снова закрутите шарик и регулировочное кольцо и установите рамку.

Рис. 61

Скиммер (поверхностное всасывающее устройство)

Просверлите в лайнере отверстия под винты, затяните фланец крест-накрест винтами, затем вырежьте отверстие под скиммер и установите рамку (см. рис. 63 – 66). На фланце и рамке обычно надпись «Top» указывает на верхнюю сторону. Установите заслонку скиммера и корзину. Всасывающую пластину устанавливайте только в сочетании со шлангом донного пылесоса, но не во время обычной работы фильтра!

Рис. 62

Подробнее об очистке дна через соединение скиммера вы найдёте, например, в инструкции по эксплуатации фильтровальных систем.

Если корпус скиммера монтируется только сейчас вместе с лайнером, вставьте двойное уплотнение в вырезанное отверстие стальной стенки, придержите корпус снаружи, просверлите изнутри отверстия под винты и затяните фланец крест-накрест.

Рис. 63Рис. 64Рис. 65Рис. 66

Корзина скиммера: корзину скиммера во время эксплуатации необходимо регулярно очищать от грязи и листьев, чтобы обеспечить безупречную работу фильтровальной системы. Поэтому – а также для очистки дна – важно, чтобы крышка скиммера оставалась легкодоступной. Следите за тем, чтобы корзина скиммера была установлена правильно, чтобы она не всплывала и не блокировала заслонку скиммера, а тем самым и поток воды.

Рис. 67

Трубное соединение скиммера и форсунок

Трубное соединение у заглублённых бассейнов необходимо выполнять прочной на сжатие и на нагрузку от грунта ПВХ-трубой, жёсткой или гибкой. К комплектам для трубного соединения прилагается подробная инструкция.

Засыпка тощим бетоном для заглублённых/частично заглублённых круглых бассейнов

Наполните собранный, полностью установленный бассейн водой (начальная высота у бассейнов глубиной 1,50 m – около 100 – 120 cm). Круглые бассейны глубиной 1,20 m и 1,35 m соответственно можно наполнять полностью.

Перед засыпкой уложите строительную плёнку и плиты из пенополистирола (толщина 15 – 25 mm) для защиты внешней стороны стальной стенки в скруглённых частях, находящихся в грунте.

Засыпайте стенку бассейна в несколько слоёв (каждый не более 50 cm) тощим бетоном C8/10 (или соотношением смешивания около 1:10 в зависимости от гранулометрии гравия) в землисто-влажном состоянии. При этом нижний слой каждый раз должен уже затвердеть, прежде чем будет нанесён следующий слой. С помощью опалубочных щитов или подобного отдельные слои тощего бетона можно ограничивать сбоку. После затвердевания опалубочные щиты переставляются вверх, чтобы оформить по размеру следующий слой (см. рис. 68).

Бетон не должен быть слишком мокрым, его не следует вибрировать или трамбовать.

Бетонная засыпка при естественных грунтах (например, связной глине) должна быть толщиной не менее 15 cm. На оседающих грунтах мы рекомендуем засыпку около 30 cm.

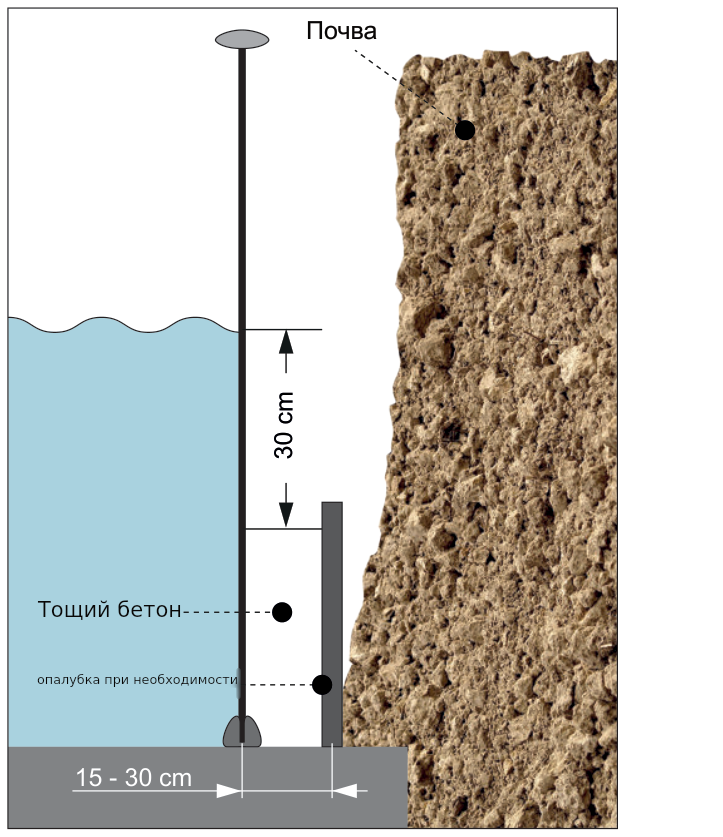

Рис. 68 – грунт, тощий бетон 15 – 30 cm, при необходимости опалубка

При засыпке бассейна бетоном следует следить, чтобы стенка бассейна не деформировалась под давлением бетона.

Следует также избегать слишком сильного давления бетона на встроенный скиммер, так как оно может, помимо прочего, привести к деформации и впоследствии к заклиниванию заслонки скиммера. Рекомендуется установить вокруг скиммера пенополистирол или подобный материал, чтобы воспринять давление бетона в этом месте. Необходимо также избегать любых повреждений стальной стенки, так как они могут привести к последующей коррозии стальной стенки и к утрате гарантии производителя. При появлении царапин или других повреждений на стальной стенке их следует незамедлительно обработать антикоррозийным средством.

Другое

Уровень воды и клапан скиммера

Уровень воды в бассейне должен соответствовать отверстию скиммера. Оптимально – от середины до 2/3 отверстия скиммера (см. рис. 69). Слишком низкого уровня воды следует во всех случаях избегать, так как это может привести к повреждению насоса. Кроме того, всегда должны быть обеспечены свободный ход заслонки скиммера и правильное положение корзины скиммера, так как иначе и то и другое может затруднять поток воды.

Всасывающая пластина может быть установлена только во время чистки дна и при использовании шланга пылесоса для дна.

Рис. 69

Ремонт лайнера бассейна

Повреждения внутреннего лайнера бассейна можно без затруднений устранить с помощью ремонтного комплекта.

Уход и техническое обслуживание

За неизменно чистую и прозрачную воду отвечает сочетание механической очистки воды и химического ухода за водой.

Механическая очистка воды: всасывание мелких загрязнений с поверхности (например, пыльцы, травы, волос) скиммером и фильтровальной системой. Крупные загрязнения (листья, насекомые) удаляются сачком и/или роботом-пылесосом для дна.

Ручная очистка дна: ручная очистка дна (пылесосом) предполагает наличие фильтровальной системы и скиммера / поверхностного всасывающего устройства. Перед ручной очисткой песочную фильтровальную систему необходимо сначала правильно промыть – обратной и дополнительной промывкой.

В комплект поставки скиммера обычно входит так называемая «всасывающая пластина», которая также необходима наряду с чистящей щёткой (щётка для пылесоса) при необходимости с телескопической ручкой, а также всасывающим шлангом (соединение щётки со всасывающей пластиной). Для удаления крупного мусора всасывающий шланг надевается на патрубок всасывающей пластины, а пластина устанавливается на корзину скиммера. После этого шланг и телескопическая ручка подключаются к донному пылесосу, вентиль вашей песочной фильтровальной установки для очистки дна переводится в положение «Фильтрация», и можно начинать уборку.

Консервация на зиму

Все заглублённые бассейны должны на зиму оставаться частично наполненными водой, чтобы уравновесить внешнее давление.

Сначала значение pH необходимо установить на 7,0 и возможное помутнение воды или появление водорослей устранить шоковым хлорированием.

Затем уровень воды следует понизить примерно до 10 cm ниже впускных форсунок, а трубопроводы и фильтровальную систему (воду и кварцевый песок) опорожнить. Впускные форсунки можно закрыть зимними заглушками.

Если в бассейне установлены прожекторы, уровень воды должен быть либо ниже них, либо выше них.

После понижения добавьте в воду средство для консервации. Чтобы предотвратить ледовое давление на стенки бассейна, рекомендуется установить подушки для компенсации ледового давления.

Указания по безопасности

Пожалуйста, внимательно прочитайте всю информацию перед использованием бассейна и спросите, если что-то непонятно. Соблюдайте рекомендации. Они служат вашей безопасности и безопасности пользователей вашего бассейна. Пожалуйста, бережно храните этот документ, чтобы вы могли использовать его и позже.

Предварительно: ниже описаны – без претензии на полноту – типичные риски при использовании бассейна. Не охвачены все опасности в каждом возможном отдельном случае. Поэтому при любых действиях рядом с бассейном и в нём руководствуйтесь здравым смыслом.

Безопасность не умеющих плавать:

• Обеспечьте, чтобы неплавающие и пользователи с ограниченными навыками плавания – особенно маленькие дети – всегда находились под наблюдением лица, которое в экстренном случае может спасти и вызвать помощь.
• Чтобы избежать недоразумений в общении: определите лицо, способное оказать помощь, которое будет постоянно наблюдать за бассейном во время использования.
• Не умеющие плавать и люди с ограниченными навыками плавания должны использовать средства индивидуальной защиты (например, надувные нарукавники) при пользовании бассейном.
• Пожалуйста, убирайте игрушки из бассейна и его окрестностей, когда бассейн не используется или не находится под присмотром. Так вы предотвратите привлечение к ним детей.

Безопасный доступ к бассейну: Если средство доступа (лестницу) нельзя поднять или сложить, то, чтобы предотвратить неожиданный доступ детей к бассейну и их утопление, рекомендуем обезопасить доступ к бассейну защитным устройством.

Защитные устройства: защитные устройства могут не только предотвратить неожиданный доступ детей к бассейну и тем самым не допустить утопления. Они защищают и в целом от несанкционированного доступа к бассейну. Поэтому рекомендуем не пренебрегать защитными принадлежностями. В зависимости от индивидуальных условий это может быть, например, ограждение, покрытие со специальной защитой от несчастных случаев, павильон или сигнализация.

Кроме того, рекомендуем защитить двери и окна дома, а также доступ на участок, чтобы избежать несанкционированного доступа к бассейну.

Спасательное оборудование: Рекомендуем хранить спасательное оборудование (например, спасательный круг) рядом с бассейном. Убедитесь, что поблизости есть работающий телефон и список номеров экстренных служб, чтобы в экстренной ситуации можно было быстро вызвать помощь.

Безопасное пользование бассейном:

• Поощряйте всех пользователей бассейна, особенно детей, научиться плавать.
• Изучите меры первой помощи (сердечно-лёгочная реанимация) и регулярно освежайте полученные знания. В экстренном случае это может стать спасительным отличием.
• Объясните всем пользователям бассейна – включая детей – до начала использования бассейна, что делать в экстренном случае.
• Никогда не прыгайте в мелкую воду. Это может привести к тяжёлым травмам или смерти.
• Не пользуйтесь бассейном, если вы находитесь под влиянием алкоголя или лекарств, которые могут нарушить вашу способность безопасно пользоваться бассейном.
• Если ваш бассейн оборудован укрытием: Перед использованием бассейна убедитесь, что укрытие полностью открыто или полностью убрано с поверхности воды.
• Чтобы защитить пользователей бассейна от болезней, передающихся через воду, следите за тем, чтобы вода всегда была обработана и гигиенически безопасна. Для этого руководствуйтесь указаниями и данными по обработке воды в руководстве по эксплуатации.
• Храните химические средства и средства для ухода за водой (например, продукты для очистки, чистки или дезинфекции воды) в месте, недоступном для детей.
• Подвижные лестницы необходимо устанавливать на горизонтальную поверхность.

Разместите следующие знаки безопасности на хорошо видном месте в пределах 2 метров вблизи бассейна.

Знак безопасностиЗнак безопасностиЗнак безопасности
