Σημαντικές οδηγίες

Διαβάστε πρώτα προσεκτικά αυτές τις οδηγίες σε όλα τα σημεία τους και τηρήστε όλες τις υποδείξεις. Τα σχήματα και τα γραφήματα σε αυτές τις οδηγίες είναι εν μέρει συμβολικές και ενδεικτικές απεικονίσεις και χρησιμεύουν για γενική εποπτεία.

Διαστάσεις των κυκλικών πισινών:

• Ø 3,00 m
• Ø 3,50 m
• Ø 4,00 m
• Ø 4,50 m
• Ø 5,00 m
• Ø 6,00 m

Εικ. 1

Τα βήματα τοποθέτησης που περιγράφονται σε αυτές τις οδηγίες ισχύουν μόνο για κυκλικές πισίνες.

Πριν από την έναρξη της τοποθέτησης ελέγξτε την πισίνα σας για πληρότητα. Ελέγξτε όλα τα εξαρτήματα για άψογη κατάσταση.

Προετοιμασία της πισίνας για το χειμώνα

Η πισίνα και όλα τα μεγάλα μεταλλικά μέρη πρέπει σύμφωνα με τους κανονισμούς να συνδεθούν στην ισοδυναμική σύνδεση από αδειοδοτημένη ηλεκτρολογική εταιρεία.

Για τον σκοπό αυτό μπορείτε να τρυπήσετε το χαλύβδινο τοίχωμα στο κάτω μέρος του (στη συνέχεια σφραγίστε το ξανά με σπρέι ψευδαργύρου ή πλαστικό χρώμα) και να στερεώσετε καλώδιο γείωσης σε μεταλλική βίδα (βλ. εικ. 2). Από εκεί το καλώδιο οδηγείται σε ηλεκτρόδιο γείωσης.

Εικ. 2

Προκαταρκτικές πληροφορίες

Εξαρτήματα της πισίνας

Τα επιμέρους εξαρτήματα των εκδόσεων μπορεί να διαφέρουν στην εμφάνιση, χωρίς αυτό να επηρεάζει τη λειτουργία τους.

Παράδειγμα A

• Προφίλ σύνδεσης για το χαλύβδινο τοίχωμα
• Χαλύβδινο τοίχωμα
• Λάινερ
• Τμήματα της άνω ράγας
• Σωληνίσκοι σύνδεσης, κάτω ράγα
• Σωληνίσκοι σύνδεσης 1, άνω ράγα
• Σωληνίσκοι σύνδεσης 2, άνω ράγα
• Πλαστικά τμήματα της κάτω ράγας

Παράδειγμα B

• Προφίλ σύνδεσης για το χαλύβδινο τοίχωμα
• Χαλύβδινο τοίχωμα
• Λάινερ
• Σωληνίσκοι σύνδεσης, κάτω ράγα
• Τμήματα της άνω ράγας
• Πλαστικά τμήματα της κάτω ράγας
• Σωληνίσκοι σύνδεσης, άνω ράγα

Παράδειγμα C

• Προφίλ σύνδεσης για το χαλύβδινο τοίχωμα
• Χαλύβδινο τοίχωμα
• Λάινερ
• Σωληνίσκοι σύνδεσης, κάτω ράγα
• Τμήματα της άνω ράγας
• Πλαστικά τμήματα της κάτω ράγας
• Σωληνίσκοι σύνδεσης, άνω ράγα

Εικ. 3 – ενσωματωμένη πισίνα

Θέση της πισίνας

Η πισίνα πρέπει να βρίσκεται κατά το δυνατόν σε ηλιόλουστο σημείο, όχι πολύ μακριά από το σπίτι. Το σκίμερ (ο επιφανειακός απορροφητής) πρέπει να βρίσκεται στην κατεύθυνση του επικρατούντος ανέμου, ώστε οι ακαθαρσίες στην επιφάνεια του νερού να παρασύρονται προς το σκίμερ. Πιο σημαντικό όμως είναι το σκίμερ να τοποθετείται στην πλευρά που είναι πιο κοντά στο σύστημα φίλτρανσης.

Θέση του συστήματος φίλτρανσης

Το σύστημα φίλτρανσης πρέπει κατά κανόνα να τοποθετείται όσο το δυνατόν πιο κοντά στην πισίνα, με το πλεονέκτημα ο σωλήνας αναρρόφησης (σωλήνας προς το σκίμερ) να είναι πιο κοντός από τον σωλήνα κατάθλιψης (σωλήνας προς τα ακροφύσια).

Το σύστημα φίλτρανσης μπορεί, κατ' επιλογή, να τοποθετηθεί σε φρεάτιο, μέσα στο σπίτι ή σε κηπόσπιτο κ.λπ. Σε περίπτωση τοποθέτησης μέσα στο σπίτι ή σε φρεάτιο πρέπει να προσέξετε να υπάρχει σιφόνι δαπέδου για το νερό που ενδεχομένως τρέξει. Επιπλέον, πρέπει να απομακρύνεται το νερό της ανάστροφης πλύσης – κατά μέσο όρο κάθε 1 – 2 εβδομάδες περίπου 200 l. Αυτό μπορεί να γίνει με μόνιμη σύνδεση στην αποχέτευση ή, εφόσον χρειάζεται, με σωλήνα που κατευθύνεται στη συνέχεια σε κατάλληλη αποχέτευση.

Εάν το σύστημα φίλτρανσης βρίσκεται ψηλότερα από τη στάθμη του νερού, κατά κανόνα στην πλευρά αναρρόφησης, δηλαδή στον σωλήνα προς το σκίμερ, πρέπει να τοποθετηθεί βαλβίδα αντεπιστροφής. Πρέπει να συνδεθεί σε απόσταση 1 – 1,5 m από το σύστημα φίλτρανσης με άμμο και να είναι προσβάσιμη ανά πάσα στιγμή.

Στην επιλογή της θέσης για το σύστημα φίλτρανσης σημαντικό ρόλο παίζει και ο προγραμματισμένος τρόπος θέρμανσης. Εάν η πισίνα θα θερμαίνεται με ηλιακό σύστημα απορροφητών, το σύστημα φίλτρανσης πρέπει να τοποθετηθεί, εφόσον είναι δυνατόν, κοντά στη θέση του αντίστοιχου ηλιακού απορροφητή. Ακόμη και εάν προβλέπεται αντλία θερμότητας αέρα-νερού, η οποία τοποθετείται σε εξωτερικό χώρο, συνιστάται το σύστημα φίλτρανσης να τοποθετηθεί επίσης στον κήπο. Αντίθετα, σε περίπτωση σύνδεσης εναλλάκτη θερμότητας στην κεντρική θέρμανση, η τοποθέτηση του φίλτρου μέσα στο σπίτι είναι σχεδόν αναπόφευκτη.

Τρόποι τοποθέτησης

Όλα τα βάθη και τα μεγέθη των κυκλικών πισινών μπορούν κατά κανόνα να εγκατασταθούν με τρεις διαφορετικούς τρόπους:

• Χωνευτή πισίνα (εικ. 4)
• Μερικώς χωνευτή πισίνα (εικ. 5)
• Αυτόνομη πισίνα (εικ. 6)

Εικ. 4 – ενσωματωμένη πισίνα

Σε βάθος πισίνας 150 cm, η πισίνα πρέπει να είναι ενσωματωμένη στο έδαφος τουλάχιστον 50 cm. Σε αυτή την περίπτωση, καθώς και στις πλήρως και μερικώς ενσωματωμένες πισίνες, το ενσωματωμένο τμήμα πρέπει πάντα να επιχώνεται πίσω με φτωχό σκυρόδεμα.

Προετοιμασία της βάσης

Ο χώρος για την πισίνα πρέπει να ανταποκρίνεται στις στατικές απαιτήσεις και να είναι απολύτως επίπεδος· τυχόν κλίσεις πρέπει γι' αυτό να εκσκαφούν. Σε επικλινή εδάφη σε καμία περίπτωση μην κάνετε επιχώσεις! Οι πρανείς πρέπει να ενισχυθούν με τοίχο αντιστήριξης. Σε καμία περίπτωση το τοίχωμα της πισίνας δεν πρέπει να συγκρατεί την πλαγιά!

Το έδαφος κάτω από την πισίνα πρέπει να είναι φυσικό και όχι επίχωση. Τα εδάφη επίχωσης πρέπει να συμπιεστούν, ώστε η πισίνα να μην υποχωρήσει, ή να καταβληθεί μεγαλύτερη προσπάθεια στη βάση. Σε περίπτωση αμφιβολίας πρέπει να ζητηθεί η συμβουλή ειδικού πολιτικού μηχανικού ή στατικού.

Ως βάση απαιτείται οπλισμένη πλάκα σκυροδέματος, κάτω από αυτήν κατά κανόνα υπόστρωμα/συμπιεσμένο χαλίκι. Στις ενσωματωμένες πισίνες κατά κανόνα συνιστάται σωλήνωση αποστράγγισης.

Ως εναλλακτική λύση στην οπλισμένη πλάκα σκυροδέματος μπορεί να χρησιμοποιηθεί το λεγόμενο σύστημα conZero. Αντικαθιστά τη δύσκολη στην κατασκευή πλάκα σκυροδέματος με πλάκες από σκληρό αφρό – κατ' επιλογή και σε συνδυασμό με πλάκες βινυλίου, οι οποίες εξασφαλίζουν ιδιαίτερα λεία επιφάνεια και χρησιμεύουν επίσης για την προστασία των πλακών σκληρού αφρού. Το σύστημα αυτό όχι μόνο εξοικονομεί τον μεγάλο χρόνο αναμονής (σκλήρυνση της βάσης από σκυρόδεμα), αλλά προσφέρει και πολλά άλλα πλεονεκτήματα.

Εσωτερικό λάινερ της πισίνας

Το εσωτερικό λάινερ PVC της πισίνας σας είναι κατασκευασμένο από θερμοπλαστικό υλικό και παράγεται στο εργοστάσιο με ελαφρώς μειωμένο μέγεθος, δηλαδή ελαφρώς μικρότερο από την πισίνα, ώστε να λαμβάνονται υπόψη η διαστολή λόγω θερμοκρασίας και η πίεση του νερού. Γι' αυτό φροντίστε οπωσδήποτε να εγκαταστήσετε την πισίνα σας σε εξωτερικές θερμοκρασίες περίπου + 15 °C έως + 25 °C. Μην στερεώνετε το λάινερ υπό έντονο ήλιο, αλλά περιμένετε με τη στερέωση μέχρι αργά το απόγευμα.

• Εάν η θερμοκρασία είναι πολύ υψηλή: το λάινερ είναι μαλακό, ελαστικό και πολύ μεγάλο.
• Εάν η θερμοκρασία είναι πολύ χαμηλή: το λάινερ είναι σκληρό, μη ελαστικό και πολύ μικρό (λόγω των ιδιοτήτων του υλικού σε πολύ χαμηλή θερμοκρασία, το λάινερ μπορεί να είναι έως Ø 50 cm μικρότερο από το προβλεπόμενο για αυτό μέγεθος της πισίνας).

Κατασκευαστική προετοιμασία

Εκσκαφή

Στην εκσκαφή για πλήρως ή σχεδόν πλήρως ενσωματωμένη πισίνα πρέπει να λάβετε υπόψη ότι στη ζώνη του σκίμερ και του ακροφυσίου πρέπει να προβλεφθεί χώρος εργασίας τουλάχιστον 50 cm, ώστε τα ενσωματωμένα εξαρτήματα να μπορούν αργότερα να τοποθετηθούν στο τοίχωμα της πισίνας και να συνδεθούν με σωλήνες.

Εάν (στις μεγαλύτερες πισίνες) έχουν κοπεί εκ των προτέρων 2 ακροφύσια εισόδου, αυτά τοποθετούνται απέναντι από το σκίμερ. Εδώ πρέπει να προβλεφθεί χώρος εργασίας 50 cm από 3 πλευρές, ώστε να μπορούν να τοποθετηθούν τα ενσωματωμένα εξαρτήματα και από τις δύο πλευρές και να είναι δυνατή η σύνδεση των σωληνώσεων μέσα στο έδαφος.

Εάν η πισίνα ενσωματώνεται το πολύ μέχρι τη μέση και η σύνδεση των σωληνώσεων δεν θα γίνει μέσα στο έδαφος, αρκεί απόσταση 20 - 30 cm γύρω-γύρω.

Εδώ πρέπει ήδη να σημειωθεί ότι η μεταγενέστερη επίχωση απευθείας πίσω από τα χαλύβδινα τοιχώματα πρέπει να γίνει με φτωχό σκυρόδεμα πάχους 15 – 30 cm· περισσότερες πληροφορίες σχετικά θα βρείτε στην ενότητα 5.

Συνιστώμενες διαστάσεις εκσκαφής (Π × Μ):

• Ø 3,00 m – 3,50 × 3,80 m
• Ø 3,50 m – 4,00 × 4,30 m
• Ø 4,00 m – 4,50 × 4,80 m
• Ø 4,50 m – 5,00 × 5,30 m
• Ø 5,00 m – 5,50 × 5,80 m
• Ø 6,00 m (2 ακροφύσια) – 7,00 × 7,00 m

Για ευκολία η εκσκαφή συνήθως γίνεται ορθογώνια. Φυσικά, μπορεί να σκαφτεί και ακολουθώντας τα περιγράμματα της πισίνας (με αντίστοιχη απόσταση).

Το βάθος της εκσκαφής εξαρτάται από το πάχος της πλάκας σκυροδέματος και του υποστρώματος (συμπιεσμένο χαλίκι), καθώς και από το βάθος της πισίνας και το ύψος με το οποίο προεξέχει από το έδαφος. Ο τύπος είναι: υπόστρωμα (χαλίκι) + πλάκα σκυροδέματος + βάθος πισίνας/βάθος ενσωμάτωσης = βάθος εκσκαφής.

Τύπος για το βάθος της εκσκαφής

Το πάχος της πλάκας σκυροδέματος είναι κατά κανόνα 20 cm και του υποστρώματος περίπου 15 cm (το ακριβές πάχος καθορίζεται από την κατασκευαστική εταιρεία ανάλογα με τη βάση).

Για τον σκοπό αυτό συνιστάται – όπως περιγράφεται αναλυτικά στις οδηγίες για τη σύνδεση των σωληνώσεων – στο αντίστοιχο σημείο να προβλεφθεί μεγάλος πλαστικός σωλήνας ή παρόμοιο με εσωτερική διάμετρο τουλάχιστον 160 mm.

Επίσης, εάν χρειάζεται, πρέπει να σκαφτούν κανάλια για τις ηλιακές σωληνώσεις (από το σύστημα φίλτρανσης έως τον ηλιακό συλλέκτη) και για τα ηλεκτρικά καλώδια.

Εάν δεν κατασκευάζεται βάση από σκυρόδεμα, αλλά χρησιμοποιείται εναλλακτική βάση, πρέπει να τηρούνται οι οδηγίες τοποθέτησης και εγκατάστασης των αντίστοιχων προϊόντων!

Πλάκα σκυροδέματος

Μετά την εκσκαφή και την αποστράγγιση (εφόσον χρειάζεται τοποθέτηση αποστραγγιστικού/υποστρωματικού στρώματος) κατασκευάζεται πλάκα σκυροδέματος (C 25/30) με οπλισμό (χαλύβδινα πλέγματα οπλισμού Q 188A). Συνιστούμε πάχος πλάκας 20 cm, αλλά το ακριβές πάχος – όπως και αυτό του υποστρωματικού στρώματος – πρέπει να καθοριστεί από τεχνικό οικοδομικών έργων.

Η πλάκα σκυροδέματος πρέπει να είναι περίπου 10 cm μεγαλύτερη από το μέγεθος της πισίνας γύρω-γύρω και να είναι οριζόντια, χωρίς κλίση.

Και εδώ ισχύει ότι η πλάκα σκυροδέματος μπορεί να κατασκευαστεί είτε ορθογώνια είτε σύμφωνα με το σχήμα της πισίνας.

Τοποθέτηση της πισίνας

Η τοποθέτηση της πισίνας πρέπει να γίνεται, ανάλογα με το μέγεθος της πισίνας, από 3 – 4 άτομα, μια μέρα χωρίς άνεμο. Συνιστούμε να φοράτε γάντια κατά το στήσιμο του χαλύβδινου τοιχώματος.

Σχεδιάστε εκ των προτέρων το περίγραμμα της πισίνας στο έδαφος. Αυτό διευκολύνει σημαντικά την τοποθέτηση και την εγκατάσταση της πισίνας. Για τον σκοπό αυτό στερεώστε σχοινί σε καρφί μπηγμένο στο κέντρο του Ø και μετρήστε την ακτίνα (r = Ø/2).

Σχεδιάστε μια γραμμή πάνω στη βάση με την ακτίνα που μετρήσατε με το σχοινί (π.χ. με κιμωλία ή μολύβι οικοδόμου, βλ. εικ. 7 και εικ. 8). Τα κάτω προφίλ και οι άνω ράγες περιλαμβάνονται στο περιεχόμενο της παράδοσης και βρίσκονται μέσα στο τυλιγμένο χαλύβδινο τοίχωμα.

Εικ. 7Εικ. 8

Τοποθέτηση των κάτω ραγών προφίλ

Συνδέστε τα επιμέρους τμήματα των κάτω ραγών (πλάτος περίπου 20 mm) με τους σωληνίσκους σύνδεσης και τοποθετήστε το κλειστό περίγραμμα της πισίνας στο έδαφος. Προσανατολιστείτε με το σχέδιο που έχετε χαράξει.

Ελέγξτε προσεκτικά τις διαστάσεις και τη συμμετρία και, εάν χρειαστεί, κονταίνετε 1 – 2 κάτω ράγες αντίστοιχα.

Εικ. 9 – κάτω προφίλ, παράδειγμα AΕικ. 10 – κάτω προφίλ, παράδειγμα B, C

Εικ. 11Εικ. 12Εικ. 13

Στήσιμο του χαλύβδινου τοιχώματος

Για να μπείτε στην πισίνα, στη συνέχεια της εγκατάστασης σας χρειάζεται σκάλα. Ωστόσο, κατά την αργότερη τοποθέτηση του λάινερ πρέπει να προσέξετε ώστε το λάινερ να μην υποστεί ζημιά από αυτή τη σκάλα εργοταξίου.

Επιπλέον, πριν από την τοποθέτηση του τοιχώματος της πισίνας, φέρτε το διπλωμένο λάινερ στο εσωτερικό της πισίνας.

Τοποθετήστε με τους βοηθούς σας το ατσάλινο τοίχωμα περίπου στο σημείο όπου θα τοποθετηθεί αργότερα το σκίμερ (ο επιφανειακός αναρροφητήρας), πάνω σε χοντρές σανίδες και χαρτόνια, ώστε το ατσάλινο τοίχωμα να σύρεται ευκολότερα κατά το ξετύλιγμα (βλ. εικ. 14). Σε καμία περίπτωση το ατσάλινο τοίχωμα δεν πρέπει να σέρνεται κατά το ξετύλιγμα πάνω στο δάπεδο από σκυρόδεμα, καθώς αυτό μπορεί να προκαλέσει βλάβες σε αυτό.

Εικ. 14

Η χάρτινη συσκευασία του χαλύβδινου τοιχώματος συνήθως φέρει την ένδειξη «πάνω» ή παρόμοια (βλ. εικ. 15)· είναι σημαντικό το χαλύβδινο τοίχωμα να στηθεί προς τη σωστή κατεύθυνση.

Εικ. 15

Εικ. 16

Το άνοιγμα του σκίμερ βρίσκεται συνήθως στην αρχή του χαλύβδινου τοιχώματος που ξετυλίγεται (περίπου 1 – 2 m από την αρχή)· όταν υπάρχουν περισσότερα πακέτα χαλύβδινου τοιχώματος, στα κουτιά αναγράφεται για ποιο τμήμα του χαλύβδινου τοιχώματος και με ποια ανοίγματα για ενσωματωμένα εξαρτήματα πρόκειται.

Ξετυλίξτε το χαλύβδινο τοίχωμα και τοποθετήστε το αντίστοιχα στις ράγες προφίλ (βλ. εικ. 17 – 18). Το άνοιγμα του σκίμερ πρέπει να βρίσκεται στο επιθυμητό σημείο (κατά το δυνατόν κοντά στο σύστημα φίλτρανσης).

Εικ. 17Εικ. 18

Το ακροφύσιο εισόδου βρίσκεται, ανάλογα με το μέγεθος της πισίνας ή το περιεχόμενο της παράδοσης, είτε κοντά στο σκίμερ είτε απέναντί του. Στη διάταξη απέναντι από το σκίμερ τοποθετούνται 2 ακροφύσια.

Εάν στη μία πλευρά του χαλύβδινου τοιχώματος έχει τοποθετηθεί προφίλ σύνδεσης, πρέπει να αφαιρεθεί. Στις μεγαλύτερες πισίνες το χαλύβδινο τοίχωμα χωρίζεται σε 2 μέρη, δηλαδή η σύνδεση με το προφίλ σύνδεσης γίνεται δύο φορές.

Εικ. 19

Προσέχετε επίσης πάντα το χαλύβδινο τοίχωμα να στέκεται σταθερά στην κάτω ράγα προφίλ.

Κόψιμο των κάτω ραγών και σύνδεση των άκρων του τοιχώματος με το προφίλ σύνδεσης

Η απόσταση μεταξύ των άκρων του χαλύβδινου τοιχώματος πρέπει να είναι περίπου 5 mm, ώστε το προφίλ σύνδεσης να μπορεί να συνδέσει τα δύο άκρα του τοιχώματος μεταξύ τους. Αυτό πρέπει να ληφθεί υπόψη κατά το κόψιμο/κοντύνιση της κάτω ράγας προφίλ.

Εικ. 20

Κόψιμο της κάτω ράγας προφίλ: Ξετυλίξτε το ατσάλινο τοίχωμα και μετρήστε την ενδεχόμενη περίσσεια της κάτω ράγας προφίλ. Στη συνέχεια τραβήξτε το ατσάλινο τοίχωμα ξανά περίπου 50 cm από τις κάτω ράγες προφίλ και κόψτε αντίστοιχα την κάτω ράγα προφίλ (λάβετε υπόψη απόσταση 5 mm ανάμεσα στα άκρα του ατσάλινου τοιχώματος για το προφίλ σύνδεσης· βλ. παραπάνω).

Στη συνέχεια τοποθετήστε ξανά πλήρως το ατσάλινο τοίχωμα και σύρετε το προφίλ σύνδεσης από πάνω (βλ. εικ. 23). Ανάλογα με την πισίνα, το προφίλ σύνδεσης μπορεί να έχει λοξότμητη πλευρά. Σε αυτή την περίπτωση τοποθετήστε το έτσι ώστε η λοξότμητη πλευρά να βρίσκεται μέσα και πάνω. Εάν δεν υπάρχει λοξοτόμηση, η πάνω και η κάτω πλευρά δεν έχουν σημασία.

Εικ. 21Εικ. 22Εικ. 23

Με ελαφριά κίνηση εμπρός-πίσω κατά την τοποθέτηση του προφίλ σύνδεσης μπορείτε να βελτιώσετε την κινητικότητά του. Με λαστιχένια σφύρα η τοποθέτηση γίνεται ευκολότερα.

Εικ. 24Εικ. 25Εικ. 26

Για την προστασία του λάινερ από ζημιά, το προφίλ σύνδεσης πρέπει πριν από την τοποθέτηση του λάινερ να καλυφθεί εσωτερικά με κολλητική ταινία.

Προετοιμασία των οπών για συνδέσεις

Προκαταρκτική παρατήρηση: Τηρήστε, εφόσον χρειάζεται, και τις αντίστοιχες οδηγίες εγκατάστασης του κατασκευαστή, εάν επισυνάπτονται στα ενσωματωμένα εξαρτήματα.

Ενσωματωμένο σκίμερ (επιφανειακός αναρροφητήρας)

Μέρη του σκίμερ (εικ. 27):

• 1) Σώμα του σκίμερ
• 2) Πλάκα αναρρόφησης
• 3) Ταινία τεφλόν
• 4) Ρακόρ λάστιχου
• 5) Διπλή τσιμούχα
• 6) Ακροφύσιο

Εικ. 27

Στις πισίνες σε πλήρες σετ και στις αυτόνομες πισίνες η αντίστοιχη οπή για το σκίμερ κατά κανόνα είναι κομμένη ή προδιατρημένη. Εάν η αποκοπή γίνεται επί τόπου, η οπή του σκίμερ και οι οπές για τη φλάντζα σημαδεύονται και στη συνέχεια κόβονται με τρυπάνι και σέγα, αντίστοιχα ανοίγονται.

Ανεξάρτητα από το αν η οπή έχει κοπεί στο εργοστάσιο ή επί τόπου, τα άκρα πρέπει να επεξεργαστούν με προστατευτικό μέσο κατά της διάβρωσης ή πλαστικό χρώμα (βλ. εικ. 29).

Εικ. 28Εικ. 29

Εάν η σύνδεση των σωληνώσεων θα γίνει αμέσως, συνιστάται να τοποθετήσετε το σώμα του σκίμερ ήδη τώρα. Για τον σκοπό αυτό περάστε το διπλό στεγανωτικό του σκίμερ πάνω στο ατσάλινο τοίχωμα στο σημείο της οπής που έχει κοπεί, κρατήστε το σκίμερ απ' έξω στην οπή και στερεώστε το από μέσα με τις μικρότερες βίδες ασφαλείας με στρογγυλή κεφαλή (βλ. εικ. 31). Εάν στη συσκευασία περιλαμβάνονται 2 ξεχωριστά στεγανωτικά – αντί για το συνηθισμένο διπλό στεγανωτικό του σκίμερ – πρέπει κι αυτά να τοποθετηθούν με τη σειρά: στεγανωτικό – ατσάλινο τοίχωμα – στεγανωτικό – λάινερ της πισίνας – φλάντζα του σκίμερ.

Εάν χρειαστεί, ενδέχεται να απαιτηθούν πρόσθετες οπές στο χαλύβδινο τοίχωμα (οι οποίες να επεξεργαστούν με αντισκωριακή προστασία), καθώς οι οπές για τις βίδες ασφαλείας δεν είναι πάντα προδιατρημένες.

Εάν η σύνδεση των σωληνώσεων μπορεί να γίνει και αργότερα, το σκίμερ μπορεί να τοποθετηθεί και μόλις κατά την τοποθέτηση του λάινερ (βλ. ενότητα 4.7.2).

Εικ. 30Εικ. 31 – βίδα φλάντζας, βίδα ασφαλείαςΕικ. 32

Ακροφύσια τροφοδοσίας

Κατά κανόνα στις κυκλικές πισίνες χρησιμοποιείται 1 ακροφύσιο εισόδου, το οποίο τοποθετείται δίπλα στο σκίμερ. Στην εκδοχή με 2 ακροφύσια οι δύο οπές για τα ακροφύσια βρίσκονται απέναντι από το σκίμερ. Στις πισίνες σε πλήρες σετ, αντίστοιχα όταν τα ενσωματούμενα εξαρτήματα παραγγέλνονται μαζί με αυτές, οι αντίστοιχες οπές για τα ακροφύσια είτε είναι προδιατρημένες είτε έχουν κοπεί πλήρως.

Εάν το άνοιγμα είναι μόνο προστανταρισμένο, το εσωτερικό μεταλλικό κομμάτι αφαιρείται προσεκτικά με κατάλληλο εργαλείο και τα άκρα λειαίνονται από γρέζια.

Εικ. 33

Εάν οι αποκοπές γίνονται επί τόπου, οι οπές για τα ακροφύσια ανοίγονται στο μέγεθος του ακροφυσίου με τρυπάνι και σέγα. Και εδώ, παρακαλούμε, λειάνετε τις ακμές από τις αιχμηρές προεξοχές. Η απόσταση από το πάνω χείλος της οπής του ακροφυσίου έως το πάνω χείλος της πισίνας πρέπει να είναι περίπου 30 cm και η απόσταση μεταξύ των δύο ακροφυσίων (στην εκτέλεση με 2 ακροφύσια) περίπου 200 cm.

Ανεξάρτητα από το αν η κοπή έγινε στο εργοστάσιο ή επί τόπου, τα άκρα πρέπει να επεξεργαστούν με προστατευτικό μέσο κατά της διάβρωσης ή πλαστικό χρώμα (βλ. εικ. 34).

Εικ. 34

Ακροφύσια εισόδου για σταθερή σωλήνωση (σε ενσωματωμένη πισίνα)

Για την τελική τοποθέτηση του ακροφυσίου χρειάζεται χωριστά η φλάντζα (7). Εάν η φλάντζα δεν βρίσκεται αμέσως, πιθανότατα είναι μέσα στο πλαίσιο (6) του ακροφυσίου. Η φλάντζα μπορεί να βγει με ελαφριά πίεση/κάμψη του πλαισίου και στη συνέχεια να τοποθετηθεί (βλ. εικ. 35).

Εικ. 35

Μέρη του ακροφυσίου εισόδου (εικ. 36):

• 1) Ρυθμιστικός δακτύλιος
• 2) Οφθαλμός του ακροφυσίου
• 3) Σώμα του ακροφυσίου
• 4) Αντίμαχο παξιμάδι
• 5) Βίδες
• 6) Πλαίσιο
• 7) Φλάντζα
• 8) Στεγανωτικά
• 9) Πρόσθετο στεγανωτικό χωρίς οπές

Εικ. 36

Πρόσθετο στεγανωτικό

Το σώμα του ακροφυσίου περνά τώρα από μέσα μέσα από το κομμένο άνοιγμα του χαλύβδινου τοιχώματος. Το ένα από τα δύο αυτοκόλλητα στεγανωτικά κολλήστε το τώρα στο πλαίσιο της φλάντζας του σώματος του ακροφυσίου.

Εικ. 37

Στη συνέχεια βιδώστε το αντίμαχο παξιμάδι από πίσω (από την εξωτερική πλευρά της πισίνας) πάνω στο σπείρωμα του ακροφυσίου και σφίξτε το.

Υποβρύχιος προβολέας Compact (προαιρετικά)

Το άνοιγμα (Ø 121 mm) για τη θήκη τοποθέτησης πρέπει να σχεδιαστεί πάνω στο χαλύβδινο τοίχωμα, να τρυπηθεί, να κοπεί με σέγα και στη συνέχεια να επεξεργαστεί με αντισκωριακό χρώμα ή σπρέι ψευδαργύρου.

Στη συνέχεια κολλήστε το στεγανωτικό χωρίς οπές στην πίσω πλευρά της θήκης, περάστε τη θήκη από μέσα προς τα έξω μέσα από το άνοιγμα και στερεώστε την από την εξωτερική πλευρά με το αντίμαχο παξιμάδι. Προσέξτε το παξιμάδι να βιδώνεται στη θήκη με τη βαθιά πλευρά του προς τα εμπρός.

Εικ. 39Εικ. 40

Τα άκρα του ανοίγματος που προκύπτει πρέπει να λειανθούν από γρέζια και στη συνέχεια να επεξεργαστούν με σπρέι ψευδαργύρου ή παρόμοιο, ώστε να αποφευχθεί αργότερα η διάβρωση του χαλύβδινου τοιχώματος (βλ. εικ. 41).

Εικ. 41Εικ. 42

Αφού κολληθεί το αυτοκόλλητο στεγανωτικό χωρίς οπές – που περιλαμβάνεται στη συσκευασία του προβολέα – στην πίσω πλευρά της θήκης, η θήκη μπορεί να τοποθετηθεί στην οπή από μέσα προς τα έξω και να στερεωθεί απ' έξω με το παξιμάδι ασφαλείας. Προσέξτε το παξιμάδι ασφαλείας να βιδώνεται πάνω στη θήκη με τη βαθιά του πλευρά προς τα μπροστά (βλ. εικ. 43).

Εικ. 43

Ενσωματωμένη εγκατάσταση αντίρροιας (προαιρετικά)

Η ενσωματωμένη εγκατάσταση αντίρροιας τοποθετείται έτσι ώστε πίσω της να μπορεί να προβλεφθεί φρεάτιο επιθεώρησης με ελάχιστες διαστάσεις 100 × 100 × 100 cm (λάβετε υπόψη τη δυνατότητα εκκένωσης του φρεατίου!)

Για την τοποθέτηση της εγκατάστασης αντίρροιας τηρήστε τις οδηγίες εγκατάστασης του αντίστοιχου κατασκευαστή. Οι οπές στο τοίχωμα της πισίνας φυσικά πρέπει και εδώ να προστατευθούν προσεκτικά από τη διάβρωση.

Τοποθέτηση του υποστρώματος τσόχας

Η πισίνα δεν πρέπει να μένει χωρίς νερό για μεγάλο χρονικό διάστημα. Η τοποθέτηση της πισίνας πρέπει να ολοκληρωθεί έγκαιρα. Εάν αυτό δεν είναι δυνατό λόγω καιρικών συνθηκών ή άλλων λόγων, συνιστάται να μην τοποθετηθεί ακόμη η τσόχα.

Συνιστούμε τη χρήση πολυεστερικού υποστρώματος από φλις ή προστατευτικού καλύμματος για τον πυθμένα (στις πισίνες σε πλήρες σετ περιλαμβάνεται κατά κανόνα), ώστε να προστατεύεται το λάινερ από την άμεση επαφή με τη βάση και με τυχόν υλικά που περιέχονται σε αυτήν και δεν είναι συμβατά με το PVC. Το υπόστρωμα φλις μπορεί ωστόσο μόνο να προστατεύει και όχι να εξομαλύνει ανωμαλίες.

Πριν από την τοποθέτηση της τσόχας ο πυθμένας πρέπει να καθαριστεί σχολαστικά.

Σε ορισμένες περιπτώσεις η τσόχα είναι ήδη κομμένη στο μέγεθος της πισίνας. Εάν παραδίδεται σε ρολό, απλώστε την σε λωρίδες και στερεώστε την με συγκολλητική ταινία.

Εικ. 44Εικ. 45

Το φλις κόβεται περίπου 10 cm μεγαλύτερο από το μέγεθος της πισίνας και αφήνεται να προεξέχει προς τα πάνω στο τοίχωμα της πισίνας περίπου 5 cm παντού. Για μικρότερα τμήματα στα άκρα μπορούν να χρησιμοποιηθούν τα υπολείμματα. Η περίσσεια περνάει πάνω από τις κάτω ράγες και το φλις κολλάται στο ατσάλινο τοίχωμα με διαφανή ταινία συσκευασίας που δεν προσβάλλεται από οξέα.

Εικ. 46

Τεντώστε το υπόστρωμα τσόχας ομαλά και ενώστε το και στις ενώσεις με ταινία συσκευασίας.

Εικ. 47Εικ. 48

Τυχόν υπάρχοντα διπλώματα και πτυχές στην τσόχα, που μπορεί να προκύψουν από τη μεταφορά και την αποθήκευση, εξομαλύνονται από μόνα τους μετά από λίγο χρόνο από την πίεση του νερού.

Ανάρτηση του λάινερ και τοποθέτηση της άνω ράγας

Αφού τοποθετηθεί η τσόχα, στο εσωτερικό της πισίνας πρέπει να μπαίνετε μόνο με καθαρά παπούτσια ή κάλτσες. Επιπλέον, ολόκληρος ο εσωτερικός χώρος της πισίνας πρέπει να καθαριστεί ξανά (π.χ. με ηλεκτρική σκούπα, βλ. εικ. 49).

Εικ. 49

Τοποθετήστε τώρα το λάινερ στο κέντρο και ανοίξτε το έτσι ώστε οι εξωτερικές ραφές του πυθμένα να βρίσκονται σε ίση απόσταση από το χαλύβδινο τοίχωμα, καθώς το λάινερ είναι πάντα λίγο μικρότερο από την ίδια την πισίνα.

Εικ. 50Εικ. 51

Το λάινερ έχει, ανεξάρτητα από την άνω ράγα, πάντα κολλημένο προφίλ ανάρτησης, τη λεγόμενη κρεμαστή ακμή (βλ. εικ. 52).

Εικ. 52

Περάστε το χείλος του λάινερ με το κολλημένο προφίλ ανάρτησης πάνω στο χείλος του χαλύβδινου τοιχώματος και στερεώστε το λάινερ με μερικά μεμονωμένα τμήματα της άνω ράγας (βλ. εικ. 53 – 55).

Εικ. 53Εικ. 54Εικ. 55

Μόλις μετά την ομοιόμορφη ευθυγράμμιση των ραφών συγκόλλησης του λάινερ τοποθετήστε πλήρως την άνω ράγα.

Τοποθέτηση της άνω ράγας (γενικά)

Συνδέστε τα τμήματα της άνω ράγας με τους πείρους σύνδεσης· πιέστε τα πάνω στο χείλος της πισίνας με χτυπήματα με την παλάμη ή με λαστιχένια σφύρα, πιάνοντας παράλληλα το προφίλ ανάρτησης. Εάν χρειαστεί, κονταίνετε ένα τμήμα της ράγας (βλ. εικ. 56).

Εικ. 56

Εξομάλυνση των πτυχών

Οι λοξές πτυχές που εμφανίστηκαν στο τμήμα του τοιχώματος του λάινερ μπορούν να εξομαλυνθούν με μετατόπιση, ενώ η άνω ράγα είναι μερικώς στερεωμένη.

Σπρώξτε τις πτυχώσεις από τον πυθμένα προς τα έξω, προς το τοίχωμα της πισίνας. Προσέξτε κυρίως η ραφή συγκόλλησης του λάινερ ανάμεσα στον πυθμένα και το τοίχωμα να βρίσκεται ακριβώς στη γωνία πυθμένα/τοιχώματος της πισίνας. Πριν από το γέμισμα της πισίνας το λάινερ πρέπει να έχει παντού ομοιόμορφη απόσταση των ραφών συγκόλλησης από το χείλος της πισίνας και, αν είναι δυνατόν, να μην παρουσιάζει πλέον πτυχώσεις. Επειδή το λάινερ κατασκευάζεται σε μειωμένο μέγεθος, δηλαδή ελαφρώς μικρότερο από την πισίνα, ώστε να λαμβάνονται υπόψη η διαστολή λόγω θερμοκρασίας και η πίεση του νερού, είναι απολύτως σημαντικό οι ραφές του πυθμένα να μην είναι ευθυγραμμισμένες με άνιση απόσταση από το τοίχωμα της πισίνας.

Εικ. 57Εικ. 58

Μετά την τελική τοποθέτηση της άνω ράγας, τυχόν εναπομείνασες πτυχές στον πυθμένα μπορούν να διορθωθούν γεμίζοντας την πισίνα με περίπου 2 – 3 cm νερό και σπρώχνοντας τις πτυχές προς τα έξω.

Εικ. 59

Εάν οι πτυχές του τοιχώματος δεν μπορούν να διορθωθούν:

Περιμένετε μέχρι η στάθμη του νερού να φτάσει τα 20 – 30 cm και, εάν το πρόβλημα εξακολουθεί να υπάρχει, αφαιρέστε μερικώς την άνω ράγα (βήμα προς βήμα, σε καμία περίπτωση εντελώς!) και μετακινήστε ελαφρά το λάινερ στο πλάι κατά μήκος του τοιχώματος, ώστε να μειώσετε τις πτυχώσεις ή, αν είναι δυνατόν, να τις εξαλείψετε. Κατά τη διαδικασία αυτή το λάινερ πρέπει πάντα να παραμένει επαρκώς ασφαλισμένο από την άνω ράγα, ώστε να αποφευχθεί η ολίσθηση του λάινερ μέσα στην πισίνα. Εάν όλα αυτά δεν φέρουν το επιθυμητό αποτέλεσμα και οι πτυχώσεις έχουν απαράδεκτο μέγεθος, δεν μένει παρά να ξεκινήσει μια εντελώς νέα προσπάθεια.

Τοποθέτηση των ενσωματωμένων εξαρτημάτων

Όταν η στάθμη του νερού βρίσκεται περίπου 20 cm κάτω από το αντίστοιχο ενσωματωμένο εξάρτημα, μπορεί να ξεκινήσει η τοποθέτηση των φλαντζών. Οι επόμενες οδηγίες εγκατάστασης ισχύουν μόνο για τα ενσωματωμένα εξαρτήματα του σετ.

Ακροφύσια τροφοδοσίας

Για σύνδεση σωλήνα 32/38 mm (βλ. εικ. 60):

Όταν το λάινερ έχει ευθυγραμμιστεί, κόψτε το λάινερ στο σημείο της προδιατρημένης οπής στο μεταλλικό τοίχωμα, αφήνοντας μια ελαφρά μικρότερη οπή (ελαφρά μικρότερη από την οπή στο ατσάλινο τοίχωμα). Στη συνέχεια τοποθετήστε ένα στεγανωτικό ανάμεσα στο λάινερ και στο ατσάλινο τοίχωμα και περάστε το ακροφύσιο με το δεύτερο στεγανωτικό μέσα από την οπή, έτσι ώστε τόσο μπροστά από το λάινερ όσο και πίσω από αυτό να υπάρχει από ένα στεγανωτικό. Στη συνέχεια σφίξτε το ακροφύσιο με το παξιμάδι ασφαλείας από την εξωτερική πλευρά της πισίνας.

Εικ. 60

Για σταθερή σωλήνωση 50 mm (βλ. εικ. 61):

Όταν το λάινερ είναι ευθυγραμμισμένο, τρυπήστε εκ των προτέρων τις οπές για τις βίδες, π.χ. με σουβλί (βλ. εικ. 63). Κολλήστε το 2ο στεγανωτικό πίσω από τη φλάντζα, ώστε το στεγανωτικό να βρίσκεται ανάμεσα στο λάινερ και τη φλάντζα. Σφίξτε τις βίδες της φλάντζας χιαστί.

Στη συνέχεια κόψτε το λάινερ σύμφωνα με το άνοιγμα. Τότε βιδώστε ξανά τη σφαίρα και τον ρυθμιστικό δακτύλιο και τοποθετήστε το πλαίσιο.

Εικ. 61

Σκίμερ (επιφανειακός αναρροφητήρας)

Ανοίξτε τις οπές για τις βίδες στο λάινερ, σφίξτε τη φλάντζα σταυρωτά με τις βίδες, στη συνέχεια κόψτε την οπή για το σκίμερ και τοποθετήστε το πλαίσιο (βλ. εικ. 63 – 66). Στη φλάντζα και στο πλαίσιο η ένδειξη «Top» δείχνει συνήθως την πάνω πλευρά. Τοποθετήστε την κλαπέτα του σκίμερ και το καλάθι. Την πλάκα αναρρόφησης τοποθετείτε μόνο σε συνδυασμό με τον σωλήνα της σκούπας πυθμένα, όχι κατά την κανονική λειτουργία του φίλτρου!

Εικ. 62

Περισσότερες πληροφορίες για τον καθαρισμό του πυθμένα μέσω της σύνδεσης του σκίμερ θα βρείτε π.χ. στις οδηγίες λειτουργίας των συστημάτων φίλτρανσης.

Εάν το σώμα του σκίμερ τοποθετείται μόλις τώρα μαζί με το λάινερ, τοποθετήστε το διπλό στεγανωτικό στο κομμένο άνοιγμα του χαλύβδινου τοιχώματος, κρατήστε το σώμα από έξω, ανοίξτε από μέσα τις οπές για τις βίδες και σφίξτε τη φλάντζα χιαστί.

Εικ. 63Εικ. 64Εικ. 65Εικ. 66

Καλάθι του σκίμερ: Το καλάθι του σκίμερ πρέπει να καθαρίζεται τακτικά από ρύπους και φύλλα κατά τη λειτουργία, ώστε να διασφαλίζεται η άψογη λειτουργία του συστήματος φίλτρανσης. Γι' αυτό – και λόγω του καθαρισμού του πυθμένα – είναι σημαντικό το καπάκι του σκίμερ να διατηρείται εύκολα προσβάσιμο. Πρέπει να προσέχετε το καλάθι του σκίμερ να είναι τοποθετημένο σωστά, ώστε να μην επιπλέει και ενδεχομένως να μπλοκάρει την κλαπέτα του σκίμερ και έτσι τη ροή του νερού.

Εικ. 67

Σύνδεση σωληνώσεων του σκίμερ και των ακροφυσίων

Η σύνδεση των σωληνώσεων σε ενσωματωμένες πισίνες πρέπει να γίνει με σωλήνα PVC ανθεκτικό σε πίεση και σε φορτίο εδάφους, άκαμπτο ή εύκαμπτο. Στα σετ σύνδεσης σωληνώσεων επισυνάπτονται αναλυτικές οδηγίες για τον σκοπό αυτό.

Επίχωση με φτωχό σκυρόδεμα σε ενσωματωμένες/μερικώς ενσωματωμένες κυκλικές πισίνες

Γεμίστε με νερό τη συναρμολογημένη, πλήρως εγκατεστημένη πισίνα (αρχικό ύψος σε πισίνες βάθους 1,50 m περίπου 100 – 120 cm). Οι κυκλικές πισίνες βάθους 1,20 m, αντίστοιχα 1,35 m, μπορούν να γεμίσουν εντελώς.

Πριν από την επίχωση τοποθετήστε οικοδομική μεμβράνη και πλάκες πολυστυρενίου (πάχους 15 – 25 mm) για την προστασία της εξωτερικής πλευράς του χαλύβδινου τοιχώματος στις καμπύλες περιοχές μέσα στο έδαφος.

Επιχώστε το τοίχωμα της πισίνας σε περισσότερες στρώσεις (κάθε μία το πολύ 50 cm) με άοπλο σκυρόδεμα C8/10 (ή αναλογία ανάμιξης περίπου 1:10, ανάλογα με την κοκκομετρία του χαλικιού), με υγρασία όπως του εδάφους. Η κάτω στρώση πρέπει κάθε φορά να έχει ήδη σκληρύνει πριν εφαρμοστεί η επόμενη. Με σανίδες ξυλοτύπου ή κάτι παρόμοιο οι επιμέρους στρώσεις άοπλου σκυροδέματος μπορούν να οριοθετηθούν στα πλάγια. Μετά τη σκλήρυνση οι σανίδες ξυλοτύπου μετακινούνται προς τα πάνω, ώστε να διαμορφωθούν οι διαστάσεις της επόμενης στρώσης (βλ. εικ. 68).

Το σκυρόδεμα δεν πρέπει να είναι πολύ υγρό, ούτε να δονείται ή να συμπιέζεται.

Η επίχωση με σκυρόδεμα πρέπει σε φυσικά εδάφη (π.χ. συνεκτική άργιλο) να έχει πάχος τουλάχιστον 15 cm. Σε εδάφη που καθιζάνουν συνιστούμε επίχωση περίπου 30 cm.

Εικ. 68 – έδαφος, άοπλο σκυρόδεμα 15 – 30 cm, εφόσον χρειάζεται ξυλότυπος

Κατά την επίχωση της πισίνας με σκυρόδεμα πρέπει να προσέχετε ώστε το τοίχωμα της πισίνας να μην παραμορφωθεί από την πίεση του σκυροδέματος.

Επίσης, πρέπει να αποφεύγεται η υπερβολικά μεγάλη πίεση του σκυροδέματος στο ενσωματωμένο σκίμερ, καθώς μπορεί, μεταξύ άλλων, να οδηγήσει σε παραμόρφωση και αργότερα σε μπλοκάρισμα της κλαπέτας του σκίμερ. Συνιστάται να τοποθετείται γύρω από το σκίμερ φελιζόλ ή κάτι παρόμοιο, ώστε να απορροφά την πίεση του σκυροδέματος σε αυτό το σημείο. Πρέπει επίσης να αποφεύγεται κάθε βλάβη στο ατσάλινο τοίχωμα, καθώς μπορεί να οδηγήσει σε μεταγενέστερη διάβρωση του ατσάλινου τοιχώματος και σε απώλεια της εγγύησης του κατασκευαστή. Εάν εμφανιστούν γρατζουνιές ή άλλες βλάβες στο ατσάλινο τοίχωμα, πρέπει να επεξεργαστούν αμέσως με αντισκωριακά προϊόντα.

Άλλα

Στάθμη νερού και βαλβίδα του σκίμερ

Η στάθμη του νερού της πισίνας πρέπει να προσαρμόζεται στην οπή του σκίμερ. Η βέλτιστη στάθμη είναι από τη μέση έως τα 2/3 της οπής του σκίμερ (βλ. εικ. 69). Η υπερβολικά χαμηλή στάθμη νερού πρέπει σε κάθε περίπτωση να αποτρέπεται, καθώς μπορεί να προκαλέσει βλάβες στην αντλία. Επιπλέον, πρέπει πάντα να διασφαλίζονται η ελεύθερη κίνηση της κλαπέτας του σκίμερ και η σωστή θέση του καλαθιού του σκίμερ, καθώς διαφορετικά και τα δύο μπορούν να παρεμποδίσουν τη ροή του νερού.

Η πλάκα αναρρόφησης επιτρέπεται να είναι τοποθετημένη μόνο κατά τον καθαρισμό του πυθμένα και όταν χρησιμοποιείται ο σωλήνας της σκούπας πυθμένα.

Εικ. 69

Επισκευή του λάινερ της πισίνας

Ζημιές στο εσωτερικό λάινερ της πισίνας μπορούν να αποκατασταθούν χωρίς δυσκολία με κιτ επισκευής.

Φροντίδα και συντήρηση

Για πάντα καθαρό και κρυστάλλινο νερό φροντίζει ο συνδυασμός μηχανικού καθαρισμού του νερού και χημικής φροντίδας του νερού.

Μηχανικός καθαρισμός του νερού: Αναρρόφηση των μικρότερων ρύπων στην επιφάνεια (π.χ. γύρη, χόρτο, τρίχες) από το σκίμερ και το σύστημα φίλτρανσης. Οι μεγαλύτεροι ρύποι (φύλλα, έντομα) απομακρύνονται με απόχη και/ή με ρομπότ/σκούπα πυθμένα.

Χειροκίνητος καθαρισμός πυθμένα: Ο χειροκίνητος καθαρισμός πυθμένα (αναρρόφηση) προϋποθέτει την ύπαρξη συστήματος φίλτρανσης και σκίμερ/επιφανειακού αναρροφητήρα. Πριν από τον χειροκίνητο καθαρισμό, το σύστημα φίλτρανσης με άμμο πρέπει πρώτα να πλυθεί σωστά – με ανάστροφη ροή και επιπλέον ξέπλυμα.

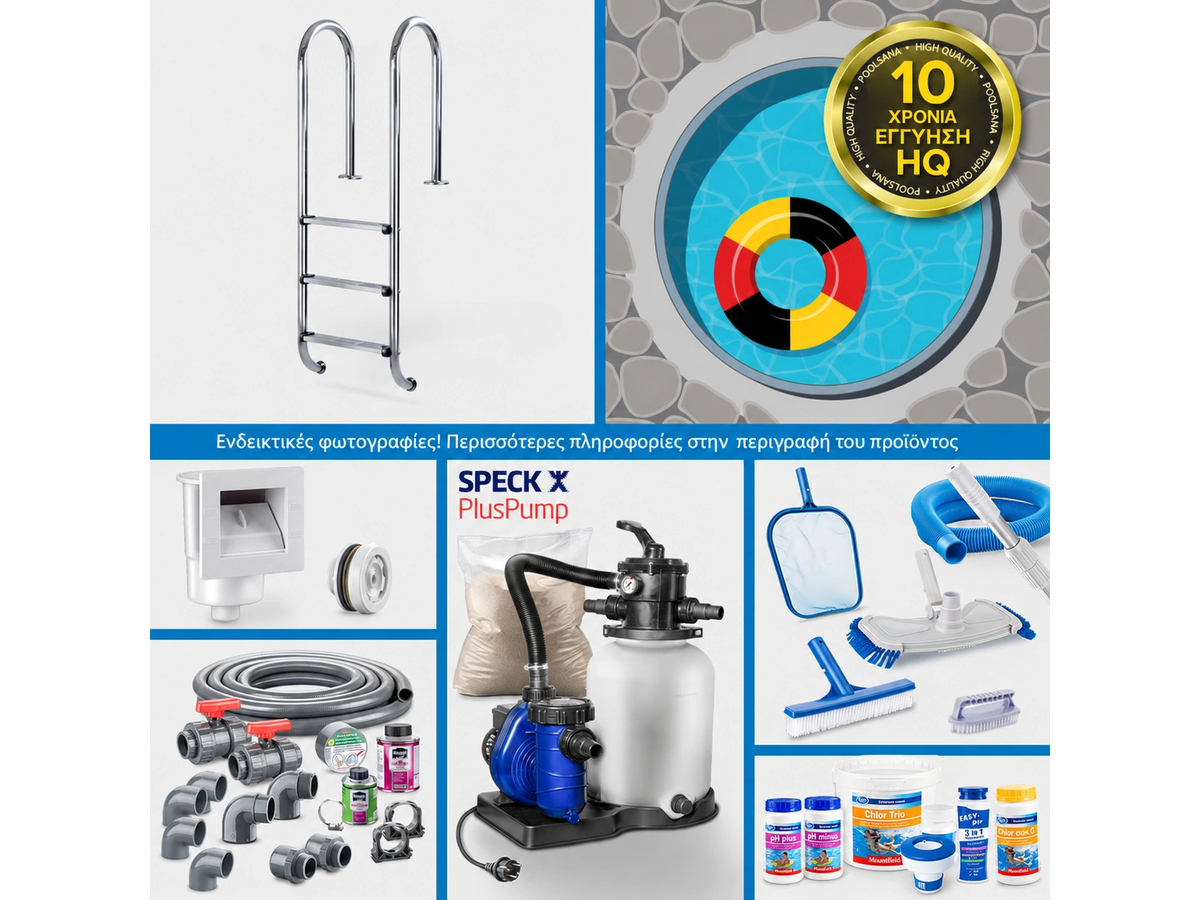

Στη συσκευασία του σκίμερ συνήθως περιλαμβάνεται η λεγόμενη «πλάκα αναρρόφησης», η οποία, εκτός από τη βούρτσα καθαρισμού (βούρτσα αναρρόφησης) με τηλεσκοπικό χερούλι όπου χρειάζεται, καθώς και τον σωλήνα αναρρόφησης (σύνδεση από τη βούρτσα προς την πλάκα αναρρόφησης), είναι επίσης απαραίτητη. Για την αναρρόφηση των χοντρών ρύπων ο σωλήνας αναρρόφησης τοποθετείται στο στόμιο της πλάκας αναρρόφησης και η πλάκα τοποθετείται πάνω στο καλάθι του σκίμερ. Στη συνέχεια ο σωλήνας και το τηλεσκοπικό χερούλι συνδέονται με τη σκούπα πυθμένα, η βαλβίδα του συστήματος φίλτρου άμμου σας για τον καθαρισμό του πυθμένα τίθεται στη θέση «Φιλτράρισμα» και ο καθαρισμός μπορεί να ξεκινήσει.

Χειμερινό κλείσιμο

Όλες οι ενσωματωμένες πισίνες πρέπει τον χειμώνα να παραμένουν μερικώς γεμάτες με νερό, ώστε να εξισορροπείται η εξωτερική πίεση.

Πρώτα η τιμή pH πρέπει να ρυθμιστεί στο 7,0 και τυχόν θολούρα του νερού ή εμφάνιση φυκιών να αντιμετωπιστεί με σοκ χλωρίωση.

Στη συνέχεια η στάθμη του νερού πρέπει να χαμηλώσει περίπου 10 cm κάτω από τα ακροφύσια εισόδου, ενώ οι σωληνώσεις και το σύστημα φίλτρανσης (νερό και χαλαζιακή άμμος) να αδειάσουν. Τα ακροφύσια εισόδου μπορούν να κλείσουν με χειμερινά πώματα.

Εάν στην πισίνα υπάρχουν ενσωματωμένοι προβολείς, η στάθμη του νερού πρέπει να είναι είτε κάτω από αυτούς είτε πάνω από αυτούς.

Μετά το χαμήλωμα προσθέστε χειμερινό προϊόν στο νερό. Για να αποτραπεί η πίεση του πάγου στα τοιχώματα της πισίνας, συνιστάται η τοποθέτηση μαξιλαριών πίεσης πάγου.

Οδηγίες ασφαλείας

Παρακαλούμε διαβάστε προσεκτικά όλες τις πληροφορίες πριν από τη χρήση της πισίνας και ρωτήστε, εάν κάτι δεν είναι σαφές. Τηρείτε τις συστάσεις. Εξυπηρετούν την ασφάλειά σας και την ασφάλεια των χρηστών της πισίνας σας. Παρακαλούμε φυλάξτε προσεκτικά αυτό το έγγραφο, ώστε να μπορείτε να το χρησιμοποιήσετε ξανά και αργότερα.

Εισαγωγικά: Παρακάτω περιγράφονται – χωρίς αξίωση πληρότητας – τυπικοί κίνδυνοι κατά τη χρήση πισίνας. Δεν καλύπτονται όλοι οι κίνδυνοι σε κάθε πιθανή μεμονωμένη περίπτωση. Γι' αυτό: σε όλες τις δραστηριότητες γύρω από την πισίνα και μέσα σε αυτήν χρησιμοποιείτε την κοινή λογική.

Ασφάλεια όσων δεν ξέρουν κολύμπι:

• Φροντίστε ανά πάσα στιγμή οι μη κολυμβητές και οι χρήστες με περιορισμένες κολυμβητικές ικανότητες – ιδίως τα μικρά παιδιά – να επιβλέπονται από άτομο που σε έκτακτη ανάγκη μπορεί να τους σώσει και να καλέσει βοήθεια.
• Για να αποφευχθούν παρεξηγήσεις στην επικοινωνία: ορίστε ένα άτομο ικανό να βοηθήσει, που θα επιβλέπει διαρκώς την πισίνα κατά τη χρήση.
• Όσοι δεν ξέρουν κολύμπι και τα άτομα με περιορισμένες κολυμβητικές δεξιότητες πρέπει να φορούν ατομικά μέσα προστασίας (φουσκωτά μπρατσάκια κ.ά.) κατά τη χρήση της πισίνας.
• Απομακρύνετε τα παιχνίδια από την πισίνα και τη γειτονιά της όταν η πισίνα δεν χρησιμοποιείται ή δεν επιβλέπεται. Έτσι αποτρέπετε τα παιδιά από το να έλκονται από αυτά.

Ασφαλής πρόσβαση στην πισίνα: Εάν το μέσο πρόσβασης (σκάλα) δεν μπορεί να ανυψωθεί ή να διπλωθεί, και για να αποτραπεί η απροσδόκητη πρόσβαση παιδιών στην πισίνα και ο πνιγμός τους, συνιστούμε να ασφαλίσετε την πρόσβαση στην πισίνα με συσκευή ασφαλείας.

Διατάξεις προστασίας: Οι διατάξεις προστασίας μπορούν όχι μόνο να αποτρέψουν την απροσδόκητη πρόσβαση παιδιών στην πισίνα και έτσι να εμποδίσουν τον πνιγμό. Προστατεύουν επίσης, γενικά, από τη μη εξουσιοδοτημένη πρόσβαση στην πισίνα. Γι' αυτό σας συνιστούμε να μην παραβλέπετε τα αξεσουάρ προστασίας. Ανάλογα με τις ατομικές συνθήκες, αυτό μπορεί να είναι για παράδειγμα περίφραξη, κάλυμμα με ειδική προστασία από ατυχήματα, στέγαστρο ή σύστημα συναγερμού.

Επιπλέον συνιστούμε να ασφαλίσετε τις πόρτες και τα παράθυρα του σπιτιού σας, καθώς και την πρόσβαση στο οικόπεδο, ώστε να αποφευχθεί η μη εξουσιοδοτημένη πρόσβαση στην πισίνα.

Σωστικός εξοπλισμός: Συνιστούμε να φυλάσσετε σωστικό εξοπλισμό (για παράδειγμα σωσίβιο) κοντά στην πισίνα. Βεβαιωθείτε ότι κοντά στην πισίνα υπάρχει λειτουργικό τηλέφωνο και κατάλογος με αριθμούς έκτακτης ανάγκης, ώστε σε περίπτωση έκτακτης ανάγκης να μπορεί να κληθεί γρήγορα βοήθεια.

Ασφαλής χρήση της πισίνας:

• Ενθαρρύνετε όλους τους χρήστες της πισίνας – ιδίως τα παιδιά – να μάθουν κολύμπι.
• Μάθετε τα μέτρα πρώτων βοηθειών (καρδιοαναπνευστική ανάνηψη) και ανανεώνετε τακτικά όσα μάθατε. Αυτό μπορεί σε έκτακτη ανάγκη να κάνει τη διαφορά και να σώσει μια ζωή.
• Εξηγήστε σε όλους τους χρήστες της πισίνας – συμπεριλαμβανομένων των παιδιών – πριν από τη χρήση της πισίνας τι πρέπει να γίνει σε έκτακτη ανάγκη.
• Ποτέ μην πηδάτε σε ρηχά νερά. Αυτό μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο.
• Μη χρησιμοποιείτε την πισίνα εάν βρίσκεστε υπό την επήρεια αλκοόλ ή φαρμάκων που μπορεί να επηρεάσουν την ικανότητά σας να χρησιμοποιείτε την πισίνα με ασφάλεια.
• Εάν η πισίνα σας είναι εξοπλισμένη με κάλυμμα: Πριν από τη χρήση της πισίνας βεβαιωθείτε ότι το κάλυμμα είναι πλήρως ανοιχτό, αντίστοιχα πλήρως αφαιρεμένο από την επιφάνεια του νερού.
• Για να προστατευθούν οι χρήστες της πισίνας από ασθένειες που μεταδίδονται μέσω του νερού, πρέπει να φροντίζετε ώστε το νερό να είναι πάντα επεξεργασμένο και υγιεινά ασφαλές. Για τον σκοπό αυτό ακολουθείτε τις οδηγίες και τα στοιχεία για την επεξεργασία του νερού στο εγχειρίδιο λειτουργίας.
• Αποθηκεύετε χημικά και προϊόντα φροντίδας του νερού (για παράδειγμα προϊόντα καθαρισμού, συντήρησης ή απολύμανσης του νερού) σε μέρος απρόσιτο για παιδιά.
• Οι κινητές σκάλες πρέπει να τοποθετούνται σε οριζόντια επιφάνεια.

Τοποθετήστε τις ακόλουθες πινακίδες ασφαλείας σε ευδιάκριτο σημείο, σε απόσταση έως 2 μέτρων κοντά στην πισίνα.

Σήμα ασφαλείαςΣήμα ασφαλείαςΣήμα ασφαλείας
