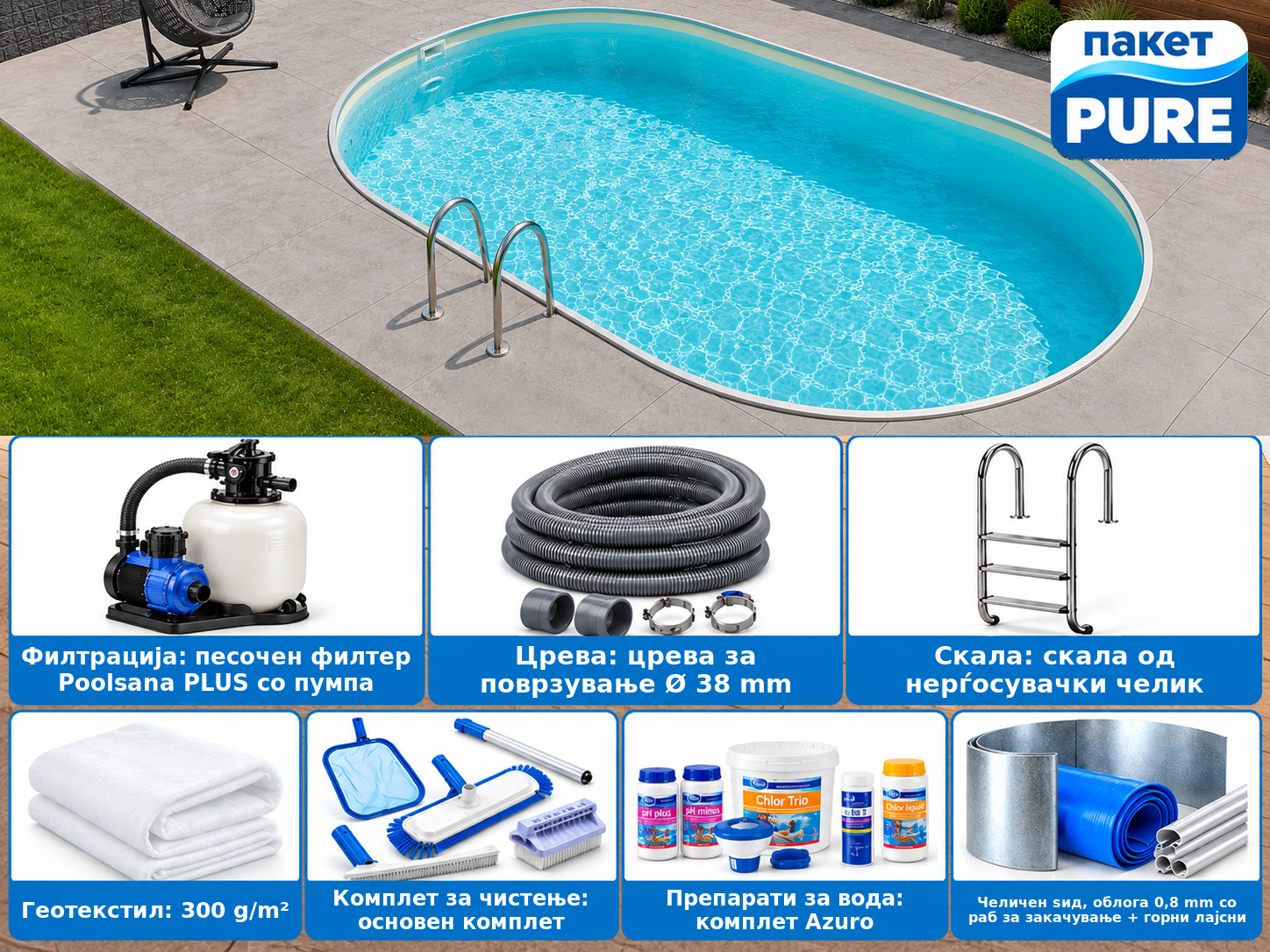

Овален базен за вкопување MTH Atlantic 1 DL 5,25×3,20 м – направи сам, пакет PURE

Важни напатствија

Ве молиме, прво прочитајте го внимателно целото упатство во сите негови точки и почитувајте ги сите напатствија. Сликите и графиките во него се делумно симболични и примерни прикази и служат за општо нагледно прикажување.

Опишаните чекори на монтажа важат само за овални базени.

Димензии на базените:

• 3,00 × 4,90 m
• 3,20 × 5,25/5,30 m
• 3,20 × 6,00 m
• 3,50 × 7,00 m
• 4,00 × 8,00 m

Сл. 1

Пред почетокот на монтажата проверете дали базенот е комплетен. Проверете ги сите делови за беспрекорна состојба. Задржано е правото на промени во смисла на техничкиот напредок.

Заземјување на базенот

Според прописите базенот и сите крупни метални делови треба да бидат поврзани со изедначувањето на потенцијалите од лиценцирана електротехничка фирма.

За таа цел можете да го пробиете челичниот ѕид во неговиот долен дел (потоа повторно запечатете го со спреј со цинк или пластична боја) и да закрепите заземјувачки кабел на метален шраф. Оттаму кабелот се води до заземјувачки колец.

Претходни информации

Делови на базенот

Одделните компоненти на верзиите може да се разликуваат по изглед, без тоа да влијае на нивната функција.

• Сврзен профил за челичниот ѕид
• Сврзни цевчиња, горна шина
• Челичен ѕид
• Сврзни цевчиња, долна шина
• Лајнер
• Сегменти на горната шина
• Сегменти на долната шина

Сл. 2

Основна шематска илустрација (примерна, симболна)

Сл. 3

• 1) Страна на скимерот (кај некои базени влезната млазница е исто така од оваа страна)
• 2) Страна на млазниците (евентуално и противструен уред)
• 3) Евентуално рефлектор (што свети настрана од зоната за престој)
• 4) Лајнер
• 5) Челичен ѕид
• 6) Градежна фолија + стиропор
• 7) Сврзен профил, челичен ѕид
• 8) Потпорен ѕид (армиран)
• 9) Армирана бетонска плоча со измазната површина
• 10) Дренажа
• 11) Чакал (подлога)

Место за базенот

Базенот треба по можност да биде на сонце, не премногу далеку од куќата. Скимерот (површинскиот вшмукувач) треба да биде поставен во насока на преовладувачкиот ветер, така што нечистотиите по површината на водата да се насочуваат кон скимерот. Поважно е, меѓутоа, скимерот да се монтира од страната која е поблиску до филтерската уредба.

Ако е планирана покривка за базенот, таа треба да се земе предвид во однос на местото; тогаш базенот по можност не треба да се поставува директно пред прозорецот на дневната соба. Повеќе за градежната подготовка за покривка – во делот 3.3.

Место за филтерската постројка

Филтерската постројка по принцип треба да се постави што поблиску до базенот, при што е поповолно вшмукувачката цевка (цевката на скимерот) да е пократка од потисната (цевката на млазниците).

Филтерската уредба може по избор да се постави во шахта, во куќата или во градинска куќичка итн. При поставување во куќата или во шахта треба да се предвиди подов одвод за евентуално истечена вода. Треба да се одведува и водата од повратното миење – во просек на секои 1 – 2 недели околу 200 l. Тоа може да стане преку постојано поврзување со канализацијата или по потреба преку црево, кое се насочува кон соодветен одвод.

Ако филтерската постројка е поставена повисоко од нивото на водата, непосредно треба да се внимава пумпата да биде самовшмукувачка. Покрај тоа треба да се почитуваат соодветните податоци на производителот за максималната висина на вшмукување.

При изборот на место за филтерскиот систем важна улога игра и планираниот начин на загревање. Ако базенот ќе се загрева со соларен апсорберски систем, филтерскиот систем треба по можност да се монтира близу до местото на соларниот апсорбер. Дури ако е планирана топлинска пумпа воздух-вода, која се поставува на отворено, препорачливо е и филтерскиот систем да се постави во градината. Кај поврзување на топлински разменувач со централното греење, напротив, поставувањето на филтерот во куќата е речиси неизбежно.

Подготовка на подлогата

Местото за базенот треба да ги исполнува статичките барања и да биде сосема рамно, затоа евентуалните наклони треба да се ископаат. Кај падини во никој случај не правете насипи! Косините треба да се зацврстат со потпорен ѕид.

Теренот под базенот треба да биде природен, а не насипан. Насипаните терени треба да се набијат, за да не пропадне базенот, или да се вложат повеќе напори за темелот. Во случај на сомнеж консултирајте се со градежен стручњак или статичар.

Како основа е потребна армирана бетонска плоча (исклучок: системот conZero), под неа по правило подлога/насипен камен. Покрај тоа по принцип се препорачува дренажна цевка.

Лајнер на базенот

PVC лајнерот на базенот е изработен од термопластичен материјал и од фабрика се произведува со извесен недомер, т.е. малку помал од базенот, за да се земе предвид проширувањето од температурата и водниот притисок. Затоа непременливо внимавајте да го монтирате базенот при надворешни температури од околу +15 °C до +25 °C. Не го закачувајте лајнерот ни под силно сонце, туку почекајте со закачувањето до доцното попладне.

• Ако температурата е премногу висока: лајнерот е мек, еластичен и преголем.
• Ако температурата е премногу ниска: лајнерот е тврд, нееластичен и премал (поради својствата на материјалот при премногу ниска температура фолијата може да биде до Ø 50 cm помала од предвидената за него големина на базенот).

Градежна подготовка

План и димензии на базенот и потпорниот ѕид

Сл. 4

Ознаки во планот на базенот:

• B = ширина на базенот
• L = должина на базенот
• R = радиус на базенот
• A = права дел на базенот
• M = должина на потпорниот ѕид
• MB = растојание меѓу ѕидовите (без стиропор)

Димензии (B × L / A / R / MB / M):

• 3,00 × 4,90 m: A = 1,90 m; R = 1,50 m; MB = 3,04 m; M = 2,10 m
• 3,20 × 5,25 m: A = 2,05 m; R = 1,60 m; MB = 3,24 m; M = 2,25 m
• 3,20 × 6,00 m: A = 2,80 m; R = 1,60 m; MB = 3,24 m; M = 3,00 m
• 3,50 × 7,00 m: A = 3,50 m; R = 1,75 m; MB = 3,54 m; M = 3,70 m
• 4,00 × 8,00 m: A = 4,00 m; R = 2,00 m; MB = 4,04 m; M = 4,20 m

Ископ

Кај базени со 2 млазници спроти скимерот: при ископот треба да се има предвид дека по заоблените делови и по едната долга страна треба да се предвиди работен простор од најмалку по 50 cm, за подоцна вградните делови да можат да се постават во ѕидот на базенот и да се поврзат со цевки. На другата долга страна е доволно растојание од околу 30 cm (види сл. 5).

Уште тука треба да се напомене дека подоцнежното засипување директно зад челичните ѕидови (освен во зоната на потпорните ѕидови) треба да се изврши со посен бетон со слој од 15 – 30 cm; повеќе информации за тоа – во делот 5.

Сл. 5

Препорачани димензии на ископот (за базени со 2 млазници), B × L:

• Базен 3,00 × 4,90 m – ископ 4,30 × 5,90 m
• Базен 3,20 × 5,25 m – ископ 4,50 × 6,30 m
• Базен 3,20 × 6,00 m – ископ 4,50 × 7,00 m
• Базен 3,50 × 7,00 m – ископ 4,80 × 8,00 m
• Базен 4,00 × 8,00 m – ископ 5,30 × 9,00 m

Од едната долга страна според скицата треба да се предвиди повеќе место за поставување на цевките. Тоа може по избор да биде левата или десната долга страна, во зависност од локалните услови (на пр. местото на филтерската постројка).

Кај базени со една млазница која се наоѓа на истата чеона страна како скимерот, така што цевките се поставуваат само од едната чеона страна, доволно е растојание од околу 30 cm од двете долги страни. Исто така, при ископот на спротивната чеона страна растојанието може да се намали на 30 cm.

За полесно градежната јама обично се копа правоаголна. Се разбира, може да се копа и по контурите на базенот (со соодветно растојание).

Длабочината на градежната јама зависи од дебелината на бетонската плоча и на подлогата (насипниот камен), како и од длабочината на базенот и од неговото издигнување над теренот. Формулата е:

Дебелината на бетонската плоча обично е 20 cm, а на подлогата – околу 15 cm (точната дебелина ја одредува изведувачката градежна фирма во зависност од основата).

Издигнувањето на базенот нагоре над теренот може да биде најмногу 1/3 од вкупната висина. Вообичаено е горниот раб на базенот да се израмни со нивото на теренот, а потоа работ на базенот да се покрие со камења за раб (види сл. 6).

Сл. 6

За таа цел се препорачува на соодветното место да се предвиди голема пластична цевка или слична со внатрешен дијаметар најмалку 160 mm.

Исто така по потреба треба да се направат канали за соларните цевки (од филтерскиот систем до соларниот апсорбер) и за електричните кабли.

Бетонска плоча

По ископот и одводнувањето (по потреба полагање дренажа/подлошка) прво се изведува бетонска плоча (C25/30) со армирање (челични армирачки мрежи Q188A). Препорачуваме дебелина на плочата 20 cm, но точната дебелина – како и онаа на подлошниот слој – мора да ја определи градежен стручњак.

Сл. 7

Минимални димензии на плочата, B × L:

• Базен 3,00 × 4,90 m – плоча 3,70 × 5,10 m
• Базен 3,20 × 5,25 m – плоча 3,90 × 5,50 m
• Базен 3,20 × 6,00 m – плоча 3,90 × 6,20 m
• Базен 3,50 × 7,00 m – плоча 4,20 × 7,20 m
• Базен 4,00 × 8,00 m – плоча 4,70 × 8,20 m

Бетонската плоча може да се изведе како правоаголна, така и по формата на базенот.

Тие се од градежен челик 8 mm, се свиткани под агол и имаат големина околу 25 × 50 cm. Најдобро е да се земе еден од шупливите блокови за потпорниот ѕид и да се притисне примерок од идниот ѕид во влажниот бетон. Во секоја од веќе видливите внатрешни комори на отпечатоците аголните армирачки прачки се поставуваат во средината (види сл. 7 и сл. 8).

Сл. 8

Бетонската плоча треба да се измазни колку што е можно поурамно. Неколку дена пред монтажата на базенот нерамнините треба да се израмнат со нивелирачка маса за шпаклување, за да се постигне добар надворешен изглед и подоцна лајнерот да не остава отпечатоци.

При планирана покривка на базенот, ве молиме, имајте предвид: ако веднаш или подоцна ќе се монтира подвижна покривка на базенот, препорачуваме во зоната на надолжните шини да се изведе фундирање (точкесто или лентесто фундирање), особено ако покривката ќе се наоѓа во зоната на сегашниот ископ на базенот.

Сл. 9

• 1 – лентести бетонски темели, поврзани со бетонската плоча
• 2 – точкести темели за покривката
• 3 – шини на покривката

Во тој случај извесно слегнување на основата во првите години е нормално, но кај покривка тоа води до проблеми. Затоа препорачуваме точкесто темелење на растојание од околу 150 cm.

За таа цел при ископот треба соодветно да се ископа. Бетонската плоча треба да се продолжи на ленти кон планираните точкести темели, за да се добие статичка врска. Потоа за секој точкест темел се поставува цевка со дијаметар од околу 20 cm и се залива со бетон.

Висината на цевката мора да се определи така што одозгора да можат да се положат уште плочките околу базенот. Меѓу точкастите темели е доволно да се изведе лента од посен бетон и врз неа да се положат околните плочки. На чеоните страни на покривката е исто така доволна основа од посен бетон.

Изградба на потпорните ѕидови

Откако по бетонската плоча може да се оди, се градат двата странични потпорни ѕидови. Секој ред шупливи блокови се полни со бетон (C25/30) и се армира вертикално и хоризонтално со градежен челик (Ø 8 mm). При ѕидањето внимавајте на разместувањето на фугите и на точното почитување на вертикалното и хоризонталното положение, како и на точната паралелност на двата потпорни ѕида.

Висината на потпорните ѕидови зависи од висината на базенот; види ги скиците подолу (сл. 10 – 12). Висината на ѕидот (со тули одозгора) е: кај базен 120 cm – 112 – 115 cm; кај базен 135 cm – 127 – 130 cm; кај базен 150 cm – 142 – 145 cm. Ѕидовите се градат од шупливи блокови 24 cm, со горни редови од тули, армирање (вертикално и хоризонтално), ниша за рефлектор и стиропор 2 cm од внатрешната страна, врз бетонската плоча.

Сл. 10Сл. 11

За сигурно прицврстување на челичниот ѕид за потпорниот ѕид е корисно горните 1 – 2 реда камења да се изведат со полни камења, на пр. тули, бидејќи тука прицврстувачките завртки според искуството се држат подобро. Ако прицврстувањето ќе се врши во исполнети шупливи блокови, се препорачува употреба на особено долги завртки, за да се достигне бетонското јадро.

Во зависност од типот и изведбата на горната шина (кај алуминиумската горна шина се подлага дополнително и кедер) крајната висина е до околу 3 cm повеќе од соодветно наведената висина на челичниот ѕид.

Комбинирана горна шина од алуминиум за базени со алуминиумски ѕид (околу 40 × 19 mm) и комбинирана горна шина од пластика (околу 37 × 34 mm):

Сл. 13

Должините на ѕидовите и растојанијата меѓу нив (сите димензии и скицата кон нив – во делот 3.1):

• Базен 3,00 × 4,90 m: растојание (MB) 3,04 m; должина (M) 2,10 m
• Базен 3,20 × 5,25 m: растојание (MB) 3,24 m; должина (M) 2,30 m
• Базен 3,20 × 6,00 m: растојание (MB) 3,24 m; должина (M) 3,00 m
• Базен 3,50 × 7,00 m: растојание (MB) 3,54 m; должина (M) 3,70 m
• Базен 4,00 × 8,00 m: растојание (MB) 4,04 m; должина (M) 4,20 m

Со соодветно лепило за стиропор залепете на внатрешните страни на потпорните ѕидови стиропорни плочи со дебелина 20 mm; над бетонската плоча оставете околу 25 mm слободни за долните шини (види сл. 15).

Сл. 15

Подводно осветлување (опција)

Кај овален базен осветлувањето може да се вгради или во една од долгите страни (препорачана варијанта), или во една од чеоните страни. Следните чекори на монтажа го опишуваат вградувањето во долгата страна. За осветлување во чеоната страна види го делот 4.4.3.

Видови рефлектори:

• Стандардна ниша за вградување PAR56 – погодна само за вградување во страничниот потпорен ѕид (сл. 16)
• Ниша за вградување Compact – погодна за вградување во страничниот потпорен ѕид и во заобленостите на базенот (сл. 17)

Сл. 16Сл. 17

Стандардна ниша за вградување PAR56

Напатствија за вградување на 1 и 2 ниши за рефлектори во кратка форма.

Позиција при вградување на 1 подводен рефлектор – нишата се поставува во средината на потпорниот ѕид (сл. 18):

Сл. 18

Фланшната рамка на нишата за вградување (со отвори за шрафови по периферијата) треба одпред да биде во иста рамнина со готовиот ѕид (стиропор), т.е. да штрчи за 2 cm од необработениот ѕид (при дебелина на стиропорот од 2 cm).

Позиција при вградување на 2 подводни рефлектори – на растојание од по 50 cm од двете страни на средината на потпорниот ѕид (сл. 19):

Сл. 19

Фланшните рамки на нишите за вградување (со отвори за шрафови по периферијата) треба одпред да бидат во иста рамнина со готовиот ѕид (стиропор), т.е. да штрчат за 2 cm од необработениот ѕид (при дебелина на стиропорот од 2 cm).

Кабелската цевка се изведува нагоре назад со лесен лак, така што разводната кутија на кабелот да може да се постави покрај базенот, над нивото на водата (види сл. 21).

Ниша за вградување Compact

Ако сакате да ги вградите рефлекторите Compact во заобленостите на базенот, не е потребно да подготвувате ништо во ѕидот на базенот. Во тој случај почитувајте ги напатствијата во делот 4.4.3.

Ако рефлекторот, напротив, се монтира на долгата страна, тогаш и тука при зазидувањето на нишата треба да се внимава фланшната рамка да е во една рамнина со идниот готов ѕид, т.е. да штрчи околу 2 cm од ѕидањето. Внимавајте задниот излез за поврзување на заштитната цевка за кабелот да биде нагоре.

Монтажа на базенот

Монтажата на базенот, во зависност од неговата големина, треба да се врши од 3 – 4 лица во безветрен ден. Препорачуваме при поставувањето на челичниот ѕид да се носат ракавици.

Однапред нацртајте ги контурите на базенот на земјата. Полукружниците на заобленитe делови најдобро се обележуваат со врвка, провлечена околу клин, забиен во средината на дијаметарот. Обележете ги линиите со yидарски молив или креда.

Димензиите на базенот, вклучително и радиусот, видете на сл. 4 во делот 3.1.

Поставување на долните профилни шини

Прво спојте ги правите сегменти на долните шини (ширина околу 20 mm). Положете ги правите делови на долната шина директно пред ѕидот во стиропорната пукнатина и распоредете ги шините рамномерно во однос на должината на ѕидот.

Сл. 24

Ѕидот е малку подолг. Потоа спојте ги искривените сегменти на долната шина и дополнете ги со нив заобленитe делови на чеоните страни. Ориентирајте се според обележаниот план.

Ве молиме, проверете ги внимателно димензиите и симетријата и по потреба скратете 1 – 2 долни шини соодветно.

Пример за долен профил:

Сл. 25

Сл. 26

Поставување на челичниот ѕид

Сл. 27

За да влезете во базенот, ќе ви биде потребна скала за понатамошниот тек на монтажата. Сепак, подоцна при монтажата на лајнерот треба да се внимава оваа градежна скала да не го оштети лајнерот.

Покрај тоа пред монтажата на ѕидот на базенот внесете го свиткениот лајнер во внатрешноста на базенот.

Заедно со помошниците поставете го челичниот ѕид приближно на местото каде што подоцна ќе се монтира скимерот (површинскиот вшмукувач), врз дебели штици и картони, за да можете подобро да го влечете при развивањето. Во никој случај не влечете го челичниот ѕид по бетонскиот под при развивањето, бидејќи тоа може да го оштети.

Кашонот со челичниот ѕид обично е означен „горе“ или слично; важно е челичниот ѕид да се постави во правилната насока.

Сл. 28

Изрезот за скимерот обично се наоѓа на почетокот на челичниот ѕид што ќе се развива (околу 1 – 2 m од почетокот); кај повеќе пакувања со челичен ѕид на кашоните е означено за кој дел од челичниот ѕид со кои изрези за вградни делови станува збор.

Развијте го челичниот ѕид и поставете го соодветно во профилните шини. Изрезот за скимерот треба да биде поставен на посакуваното место (по можност близу до филтерската постројка).

Влезната млазница се наоѓа, во зависност од големината на базенот и обемот на испорака, или близу до скимерот, или наспроти него. При распоред наспроти се монтираат 2 млазници.

Ако од едната страна на челичниот ѕид е поставен сврзниот профил, тој треба да се извади. Кај поголеми базени челичниот ѕид е поделен на 2 дела; т.е. поврзувањето со сврзниот профил се врши двапати.

Сл. 29

Внимавајте секогаш челичниот ѕид да стои цврсто во долната профилна шина.

Прилагодување на долните профилни шини и поврзување на краевите на ѕидот со сврзниот профил

Растојанието меѓу краевите на челичниот ѕид треба да биде околу 5 mm, за да може сврзниот профил да ги поврзе двата краја на челичниот ѕид еден со друг. Тоа треба да се има предвид при прилагодувањето/скратувањето на долната профилна шина.

Сл. 30

Скратување на долната профилна шина: развијте го челичниот ѕид и измерете го евентуалниот вишок на долната профилна шина. Потоа повлечете го челичниот ѕид повторно околу 50 cm од долните профилни шини и скратете една долна профилна шина соодветно (земете предвид растојание од 5 mm меѓу краевите на челичниот ѕид за спојниот профил).

Потоа поставете го челичниот ѕид повторно целосно и лизнете го сврзниот профил одозгора (види сл. 32).

Сл. 31

Во зависност од базенот сврзниот профил може да има косена страна. Во тој случај сврзниот профил се поставува така што косената страна да биде внатре-горе. Ако нема коса страна, горната/долната страна нема значење.

Сл. 32

Со лесно движење напред-назад при навлекувањето на сврзниот профил можете да му го подобрите ходот. Со гумен чекан навлекувањето е полесно.

Сл. 33

За заштита на лајнерот од оштетување сврзниот профил треба пред монтажата на лајнерот да се облепи однатре со леплива лента.

Подготовка на приклучните отвори

Сл. 34

Вграден скимер (површински вшмукувач)

Сл. 35

• 1) Куќиште на скимерот
• 2) Плоча за вшмукување
• 3) Тефлонска лента
• 4) Наставка за црево
• 5) Двојна заптивка

Кај комплетните и поединечните базени соодветниот отвор за скимерот по правило е исечен или однапред пробиен. Ако изрезот се прави на лице место, отворот за скимерот и отворите на фланшата се обележуваат и потоа се сечат со дупчалка и убодна пила, одн. се дупчат.

Растојанието од горниот раб на отворот за скимерот до горниот раб на челичниот ѕид треба да е 5 cm. Потоа внимателно отстранете ги острите рабови по краевите. Ако отворот е однапред пробиен, но не е целосно исечен, внатрешното метално парче се отстранува внимателно со соодветен алат и краевите се измазнуваат (види сл. 36).

Сл. 36

Независно од тоа дали сечењето е направено во фабриката или на лице место, краевите треба да се обработат со средство против корозија или пластична боја (види сл. 37).

Сл. 37

Ако поврзувањето на цевките ќе се изврши веднаш, се препорачува скимерот да се монтира уште сега. За таа цел лизнете го двојното заптивање на скимерот врз лимениот ѕид кај исечокот (види сл. 39), задржете го скимерот однадвор кон отворот и фиксирајте го одвнатре со помалите обезбедувачки завртки со заоблени глави (види сл. 39). Ако во комплетот на испорака има 2 одделни заптивки – наместо вообичаеното двојно заптивање на скимерот, – тие исто така се поставуваат по редоследот заптивка – челичен ѕид – заптивка – лајнер – фланша на скимерот.

Под одредени околности може да биде потребно да се направат дополнителни отвори во челичниот ѕид (и да се обработат со заштита од рѓа), бидејќи отворите за безбедносните шрафови не се секогаш однапред пробиени.

Ако поврзувањето на цевките може да се изврши и подоцна, скимерот може да се монтира дури при монтажата на лајнерот (види дел 4.8.2).

Сл. 38Сл. 39Сл. 40

Ознаки на сл. 39: шраф на фланшата и безбедносен шраф.

Влезни млазници

Во зависност од типот на базенот се предвидени или 2 влезни млазници наспроти скимерот (спротивната чеона страна на базенот во заобленото место), или 1 влезна млазница покрај скимерот (вградните делови се наоѓаат така само на една чеона страна). Тоа секогаш е означено во обемот на нарачката.

Видови млазници: млазница за поврзување со црево и млазница за цврсто поврзување.

Сл. 41

Ако отворот е однапред пробиен во фабриката, но не е целосно исечен, внатрешното метално парче треба внимателно да се отстрани со соодветна алатка и краевите да се измазнат.

Ако исечоците се прават на лице место, отворите за млазниците се изработуваат според големината на млазницата со дупчалка и убодна пила. И тука внимателно отстранете ги острите рабови по краевите. Растојанието од горниот раб на отворот за млазницата до горниот раб на базенот треба да е околу 30 cm, а растојанието меѓу двете млазници (кај изведба со 2 млазници) – околу 200 cm. Независно од тоа дали сечењето е направено во фабриката или на лице место, краевите мора да се обработат со средство против корозија или пластична боја.

Влезни млазници за цврста цевна инсталација (при вкопување во земјата)

За монтажата на млазницата е потребна фланшата (7) посебно. Ако фланшата не се наоѓа веднаш, веројатно е втиснета во капачето (6). Фланшата може да се извади со лесно притискање/свиткување на капачето и потоа да се монтира (види сл. 42).

Сл. 42Сл. 43

• 1) Регулирачки прстен
• 2) Око на млазницата
• 3) Тело на млазницата
• 4) Контрагајка
• 5) Шрафови
• 6) Капаче
• 7) Фланша
• 8) Заптивки

Ако кон влезната млазница е приложена дополнителна заптивка без отвори (9), кај базени со челичен ѕид таа може да се занемари.

Телото на млазницата се втиснува сега однатре низ отворот во челичниот ѕид.

Едната од двете самолепливи заптивки залепете ја сега врз фланшната рамка на телото на млазницата.

Сл. 44

Потоа навртете ја контрагајката одзади (надворешната страна на базенот) врз навојот на млазницата и затегнете ја.

Сл. 45

Подводен рефлектор Compact (опција) / монтажа во заобленостите на базенот

Отворот (Ø 121 mm) за нишата за вградување треба да се оцрта врз челичниот ѕид, да се пробие, да се исече со убодна пила и потоа да се обработи со боја против рѓа или спреј со цинк.

Потоа залепете ја заптивката без отвори на задната страна на нишата, провлечете ја нишата однатре кон надвор низ отворот и фиксирајте ја однадвор со контрагајката. Внимавајте контрагајката да се навртува на нишата со длабоката страна напред.

Сл. 46Сл. 47Сл. 48

Краевите на добиениот отвор треба да се исчистат од остри рабови и потоа да се обработат со спреј со цинк или слично, за да се спречи подоцнежна корозија на челичниот ѕид (види сл. 47 и 48).

Сл. 49Сл. 50

Откако лепливото заптивање без отвори – вклучено во комплетот на рефлекторот – е залепено на задната страна на нишата, нишата може да се постави во отворот одвнатре нанадвор и да се фиксира однадвор со контрагајката. Внимавајте контрагајката да се навртува врз нишата со длабоката страна напред (види сл. 50).

Вграден противструен уред (опција)

Вградениот противструен уред се поставува во заобленото место на базенот – обично од страната спротивна на скимерот; зад него треба да се предвиди ревизионо окно со минимални димензии 100 × 100 × 100 cm (имајте предвид можноста за празнење на окното!).

За вградувањето на противструјниот уред почитувајте го упатството за монтажа на соодветниот производител. Отворите во ѕидот на базенот, се разбира, и тука треба внимателно да се заштитат од корозија.

Прицврстување на челичниот ѕид

Следните описи претпоставуваат дека потпорните ѕидови се изведени по висина, како што е опишано во деловите 3.1 – 3.4.

Сл. 51

Број на прицврстувачки точки по страна и растојание e меѓу нив:

• Базен 3,00 × 4,90 m – 3 точки, растојание e = 0,75 m
• Базен 3,20 × 5,25 m – 3 точки, растојание e = 0,75 m
• Базен 3,20 × 6,00 m – 3 точки, растојание e = 1,00 m
• Базен 3,50 × 7,00 m – 3 точки, растојание e = 1,40 m
• Базен 4,00 × 8,00 m – 3 точки, растојание e = 1,60 m

Во зоната на потпорните ѕидови треба да го прицврстите челичниот ѕид со завртки на 5 cm под работ на потпорниот ѕид (при висина на базенот 120 cm прицврстувањето е на 110 cm од земјата, при базен 135 cm – на 125 cm од земјата, при базен 150 cm – на 140 cm од земјата). Прицврстувањето мора да се изврши по хоризонтална линија. Прицврстувањето мора да биде апсолутно стабилно; во случај на сомневање поставете дополнителни завртки и типли.

Ако горниот ред камења се состои од исполнети бетонски шупливи блокови, препорачливо е да се користат особено долги шрафови, за да се постигне зацврстување во бетонското јадро на потпорниот ѕид. Заштитете ги отворите во челичниот ѕид од корозија.

Покријте ги главите на шрафовите со лента компатибилна со PVC (на пр. дакт теп, гафа теп и др.), за заштита на лајнерот.

Поставување на подложниот флис

Базенот не смее да остане без вода долго време. Монтажата на базенот треба да се заврши навремено. Ако тоа не е возможно поради временските услови или други причини, се препорачува флисот сè уште да не се поставува.

Препорачуваме употреба на полиестерски подлошка од флис или на заштитна покривка за подот (по правило вклучена кај комплетните базени), за да се заштити лајнерот од директен контакт со основата и евентуално содржаните таму материјали неспојливи со PVC. Подлошката од флис, меѓутоа, може само да штити, но не израмнува нерамнини.

Пред поставувањето на флисот подот треба да се исчисти темелно.

Во некои случаи флисот е веќе сечен по големината на базенот. Ако се испорачува на ролна, ве молиме раширете го на ленти и фиксирајте го со леплива лента.

Сл. 52

Флисот се сече со околу 10 cm поголем од големината на базенот и се остава да штрчи по околу 5 cm нагоре по ѕидот на базенот по целиот периметар. За помали крајни парчиња може да се користат остатоците. Вишокот се провлекува преку долните шини и флисот се залепува со пакувачка лента за челичниот ѕид.

Сл. 53

Затегнете го подложниот флис мазно и спојте го и на спојниците со лента за пакување.

Евентуалните превиткувања и брчки во флисот, кои може да настанат при транспорт и складирање, се израмнуваат сами по извесно време од притисокот на водата.

Закачување на лајнерот и монтажа на горната шина

Откако флисот е поставен, во внатрешноста на базенот може да се влегува само со чисти чевли или чорапи. Покрај тоа целиот внатрешен простор на базенот треба повторно да се исчисти (на пр. со правосмукалка).

Сега поставете го лајнерот во средина и раширете го така што надворешните долни шевови да лежат на рамномерно растојание од челичниот ѕид, бидејќи лајнерот секогаш е малку помал од самиот базен.

Сл. 54

Лајнерот има, независно од горната шина, секогаш заварен профил за закачување, т.н. раб за закачување (види сл. 55).

Сл. 55

Единствен исклучок: овалните базени од серијата „Undercover“. Кај овие базени лајнерот се испорачува со заварен клинест раб, кој се поставува дури по конечната монтажа на горната шина – види дел 4.7.1. За таа цел клинестиот раб се вовлекува хоризонтално во страничниот жлеб и лајнерот потоа се повлекува лесно надолу, така што клинот да се заглави и лајнерот да се задржи.

Екскурс: горна шина. Страничниот клинест жлеб на специјалната горна шина (Undercover) е потребен дури при подоцнежна замена на лајнерот, ако врз горната шина се положени камења за работ. За таа цел стариот лајнер се отсекува по должина на горната шина, а преостанатиот профил за закачување продолжува да служи како заштита на работ. Дури вториот лајнер, кој од своја страна нема профил за закачување, туку клинест профил, се закачува странично во жлебот на горната шина.

Сл. 56

Лизнете го работ на лајнерот со заварениот профил за закачување врз работ на челичниот ѕид и фиксирајте го лајнерот со неколку одделни парчиња од горната шина.

Сл. 57

Горната шина се монтира целосно дури по рамномерно израмнување на заварените шевови на лајнерот.

Поставување на горната шина (општи напатствија)

Споете ги деловите на горната шина со сврзните клинови; притиснете ги врз работ на базенот со удари со дланка или со гумен чекан, истовремено зафаќајќи го профилот за закачување. По потреба скратете едно парче од горната шина.

Сл. 58Сл. 59

Израмнување на брчките

Дијагоналните брчки по ѕидниот дел на лајнерот може при делумно фиксирана горна шина да се израмнат преку поместување.

Поместете ги брчките од дното кон надвор кон ѕидот на базенот. Внимавајте пред сè заварениот шев на лајнерот меѓу дното и ѕидниот дел да лежи точно во аголот дно/ѕид на ѕидот и дното на базенот.

Сл. 60

По конечната монтажа на горната шина евентуално преостанатите брчки по дното може да се коригираат, така што ќе го наполните базенот со околу 2 – 3 cm вода и ќе ги поместите брчките кон надвор.

Сл. 61

Монтажа на вградните делови

Кога нивото на водата е околу 20 cm под соодветниот вграден дел, може да се почне со поставувањето на фланшите. Следните напатствија за монтажа важат само за вградните делови од комплетот.

Влезни млазници

За приклучок на црево 32/38 mm (види сл. 64):

Кога лајнерот е порамнет, исечете го лајнерот кај отворот во лимот тесно (малку помалку од отворот во челичниот ѕид). Потоа ставете една заптивка меѓу лајнерот и челичниот ѕид и провлечете ја млазницата со втората заптивка низ отворот, така што и пред лајнерот и зад него да има по една заптивка. Потоа затегнете ја млазницата со контрагајката од надворешната страна на базенот.

Сл. 62Сл. 63

За цврста цевна инсталација 50 mm (види сл. 64):

Кога лајнерот е израмнет, однапред пробијте ги отворите за шрафовите, на пр. со шило. Залепете ја 2-рата заптивка зад фланшата, така што заптивката ќе се наоѓа меѓу лајнерот и фланшата. Затегнете ги шрафовите на фланшата вкрстено.

Потоа исечете го лајнерот според отворот. Потоа повторно навртете ја топчето и регулирачкиот прстен и поставете го капачето.

Сл. 64

Скимер (површински вшмукувач)

Прободете ги отворите за шрафовите, навртете ја фланшата вкрстено, потоа исечете го отворот за скимерот и поставете го капачето (види сл. 65 – 66). Кај фланшата и капачето ознаката „Top“ обично ја означува горната страна.

Поставете го капакот и кошничката на скимерот. Вшмукувачката плоча да се поставува само во врска со цревото за чистење на дното, не за време на нормалната работа на филтерот!

Повеќе информации за чистењето на дното преку приклучокот на скимерот ќе најдете на пример во упатството за употреба на филтерската постројка.

Ако куќиштето на скимерот се монтира дури сега заедно со лајнерот, поставете ја двојната заптивка во отворот на челичниот ѕид, придржете го куќиштето однадвор, пробијте ги однатре отворите за шрафовите и зашрафете ја фланшата вкрстено.

Сл. 65Сл. 66

Засипување со посен бетон по заобленостите

Наполнете го монтираниот, целосно инсталиран базен со вода (почетна висина околу 60 cm).

Пред засипувањето поставете градежна фолија и стиропорни плочи (дебелина 15 – 25 mm) за заштита на надворешната страна на челичниот ѕид по заобленостите во земјата.

Засипувајте го ѕидот на базенот во неколку слоја (секој најмногу 50 cm) со посен бетон C8/10 (или смеса во сооднос околу 1:10 во зависност од гранулацијата на чакалот), со влажност како на земјата. Притоа долниот слој секогаш мора веќе да биде стврднат пред да се постави следниот слој. Со оплатни плочи или слично поединечните слоеви посен бетон можат да се ограничуваат странично. По стврднувањето оплатните плочи се преместуваат нагоре за да се определи по големина следниот слој (види сл. 67).

Бетонот не смее да биде премногу мокар и не смее да се вибрира или набива.

Бетонското засипување кај природни почви (на пр. сврзана глина) треба да биде најмалку 15 cm дебело. Кај почви што притискаат, препорачуваме засипување од околу 30 cm.

При засипувањето на базенот со бетон треба да се внимава ѕидот на базенот да не се деформира од притисокот на бетонот.

Исто така треба да се избегнува премногу голем притисок на бетонот врз вградениот скимер, бидејќи тој може да доведе, меѓу другото, до деформација и подоцнежно заглавување на клапата на скимерот. Се препорачува околу скимерот да се постави стиропор или сличен материјал, за да се прифати притисокот на бетонот на тоа место.

Зад потпорните ѕидови не е потребно засипување со посен бетон.

Други напатствија

Ниво на вода и клапна на скимерот

Водното ниво во базенот мора да се усогласи со отворот на скимерот. Оптимално е средината до 2/3 од отворот на скимерот (види сл. 68). Премногу ниско водно ниво мора да се спречи во секој случај, бидејќи може да доведе до оштетувања на пумпата. Секогаш мора да се гарантира и слободната подвижност на клапата на скимерот, како и правилната положба на кошничката на скимерот – инаку и двете можат да го отежнат водниот проток.

Вшмукувачката плоча може да биде поставена само за време на чистењето на дното и со користење на цревото за чистење на дното.

Поправка на лајнерот на базенот

Оштетувањата на лајнерот на базенот може да се отстранат без тешкотии со комплет за поправка.

Грижа и одржување

Постојано чиста и бистра вода обезбедува комбинацијата помеѓу механичко прочистување на водата и хемиска грижа за водата.

Механичко прочистување на водата: отстранување на помали честички нечистотија од површината (на пр. цветен прашок, трева, влакна) преку скимерот и филтерската постројка. Крупните нечистотии (лисја, инсекти) се отстрануваат со мрежа и/или уред за чистење на дното.

Рачно чистење на дното (вшмукување): претпоставува постоење на филтерска постројка, како и скимер/површински вшмукувач. Пред рачното чистење песочната филтерска постројка прво треба правилно да се измие со обратен проток и да се исплакне.

Во комплетот на скимерот обично има т.н. „вшмукувачка плоча“, која, покрај четка за чистење (четка за вшмукување), евентуално со телескопска рачка, како и вшмукувачко црево (врска од четката до вшмукувачката плоча), е исто така потребна. За вшмукување на крупната нечистотија вшмукувачкото црево се става врз наставката на вшмукувачката плоча, а плочата се поставува врз цедалката на скимерот. Потоа цревото и телескопската рачка се поврзуваат со уредот за чистење на дното, вентилот на песочната филтерска уредба за чистење на дното се поставува во позиција „Филтрирање“ и чистењето може да започне.

Монтирајте ја вшмукувачката плоча на скимерот, ставете го цревото врз вшмукувачката плоча и повторно вклучете го песочниот филтер. Ако и покрај тоа во песочната филтерска уредба навлезе воздух, мора да ја исклучите пумпата на базенот и повторно да го одвоздушите уредот за чистење – филтерската уредба по правило сама се одвоздушува. За чистењето сега движете ја четката бавно и рамномерно (премногу брзото движење може да ја крене нечистотијата) по дното на базенот. Кај песочни филтерски уредби без предфилтер скимер со цедалка е задолжителен услов!

Ако ефикасноста на филтерот се намали, причините можат да бидат следниве:

• Извалкан филтерски песок → измијте го филтерот со обратен проток
• Пумпата вшмукува воздух (воздушни меурчиња од влезната страна) → неисправни црева, проверете ги обујмиците
• Скимерот добива премалку вода → проверете го нивото на водата и по потреба зголемете го
• Извалкана кошничка на скимерот → исчистете
• Извалкана кошничка на предфилтерот на филтерската пумпа → исчистете

Зазимување

Сите вкопани базени треба во текот на зимата да останат делумно наполнети со вода, за да се уравнотежи надворешниот притисок.

Прво pH вредноста треба да се нагоди на 7,0, а евентуалното заматување на водата или појавата на алги да се отстранат со шок хлорирање.

Потоа нивото на водата треба да се спушти за околу 10 cm под влезните млазници, а цевките и филтерскиот систем (вода и кварцен песок) да се испразнат. Влезните млазници може да се затворат со зимски чепови.

Ако во базенот има вградени рефлектори, нивото на водата треба да биде или под нив, или над нив.

По спуштањето додадете во водата средство за зазимување. За да се спречи притисокот на мразот врз ѕидовите, се препорачуваат перници против притисок на мраз.

Упатства за безбедност

Општи мерки на претпазливост:

Итна помош при несреќа при капење: веднаш изведете ги настраданите. Проверете го пулсот и дишењето. Ако е потребно, веднаш применете вештачко дишење уста-в-уста и масажа на срцето. Повикајте брза помош.

Упатства за техника на безбедност: ве молиме, прочитајте ги внимателно сите информации пред користење на базенот и прашајте ако нешто не е јасно. Придржувајте се до препораките. Тие служат за Вашата безбедност и за безбедноста на корисниците на базенот. Ве молиме, чувајте го внимателно овој документ за да можете да го користите повторно подоцна.

Однапред појаснување: следува да се опишат – без претензија за исцрпност – типични ризици при користење на базенот. Не се опфатени сите опасности во секој можен поединечен случај. Затоа при сите активности покрај и во базенот користете го здравиот разум.

Безбедност на лицата што не знаат да пливаат: осигурете се во секое време лицата што не знаат да пливаат и корисниците со ограничени пливачки вештини – особено малите деца – да бидат надгледувани од лице кое може да спаси и да повика помош во итен случај. За да се избегнат недоразбирања во комуникацијата: определете лице способно да помага, кое постојано ќе го набљудува базенот при неговото користење.

Лицата кои не умеат да пливаат и лицата со ограничени пливачки вештини треба при користење на базенот да носат лична заштитна опрема (надувливи ракавчиња и др.).

Ве молиме, отстранувајте ги играчките од базенот и од неговата близина кога базенот не се користи или не се набљудува. Така спречувате децата да бидат привлечени од нив.

Безбеден пристап до базенот: ако средството за пристап (скалата) не може да се подигне или преклопи, за да се спречи децата непредвидено да добијат пристап до базенот и да се удават, препорачуваме да го обезбедите пристапот до базенот со заштитен уред.

Заштитни уреди: тие можат не само да го спречат непредвидениот пристап на деца до базенот и така да го спречат давењето. Тие штитат и воопшто од недозволен пристап до базенот. Затоа препорачуваме да не се откажувате од заштитните додатоци. Во зависност од индивидуалните услови тоа може да биде на пример ограда, покривка со посебна заштита од несреќи, надградба или алармен систем.

Покрај тоа препорачуваме да ги обезбедите вратите и прозорците на куќата, како и пристапот до имотот, за да се избегне недозволен пристап до базенот.

Заштитна опрема: препорачуваме да држите опрема за спасување (на пример појас за спасување) во близина на базенот.

Погрижете се во близина на базенот да има исправен телефон и список со броеви за итни случаи, така што во итен случај брзо да може да се повика помош.

Безбедно користење на базенот: поттикнувајте ги сите корисници на базенот – особено децата – да научат да пливаат.

Научете ги мерките за прва помош (кардиопулмонална реанимација) и редовно обновувајте го наученото. Тоа може во итен случај да направи животоспасувачка разлика.

Објаснете им на сите корисници на базенот – вклучително и на децата – пред користењето на базенот што треба да се прави во итен случај.

Не го користете базенот ако сте под влијание на алкохол или лекови што можат да ја нарушат способноста безбедно да го користите базенот.

Ако базенот е опремен со покривка: пред употреба на базенот погрижете се покривката да е целосно отворена, односно целосно отстранета од површината на водата.

За да се заштитат корисниците на базенот од болести што се шират преку водата, треба да се внимава водата секогаш да биде третирана и хигиенски беспрекорна. Користете ги за таа цел упатствата и податоците за третман на водата во упатството за употреба.

Чувајте ги хемикалиите и средствата за грижа за водата (на пример производи за третман на водата, чистење или дезинфекција) на место недостапно за деца.

Подвижните скали мора да се поставуваат на хоризонтална површина.

Поставете ги следните знаци за безбедност на добро видливо место во рамките на 2 метри во близина на базенот:
