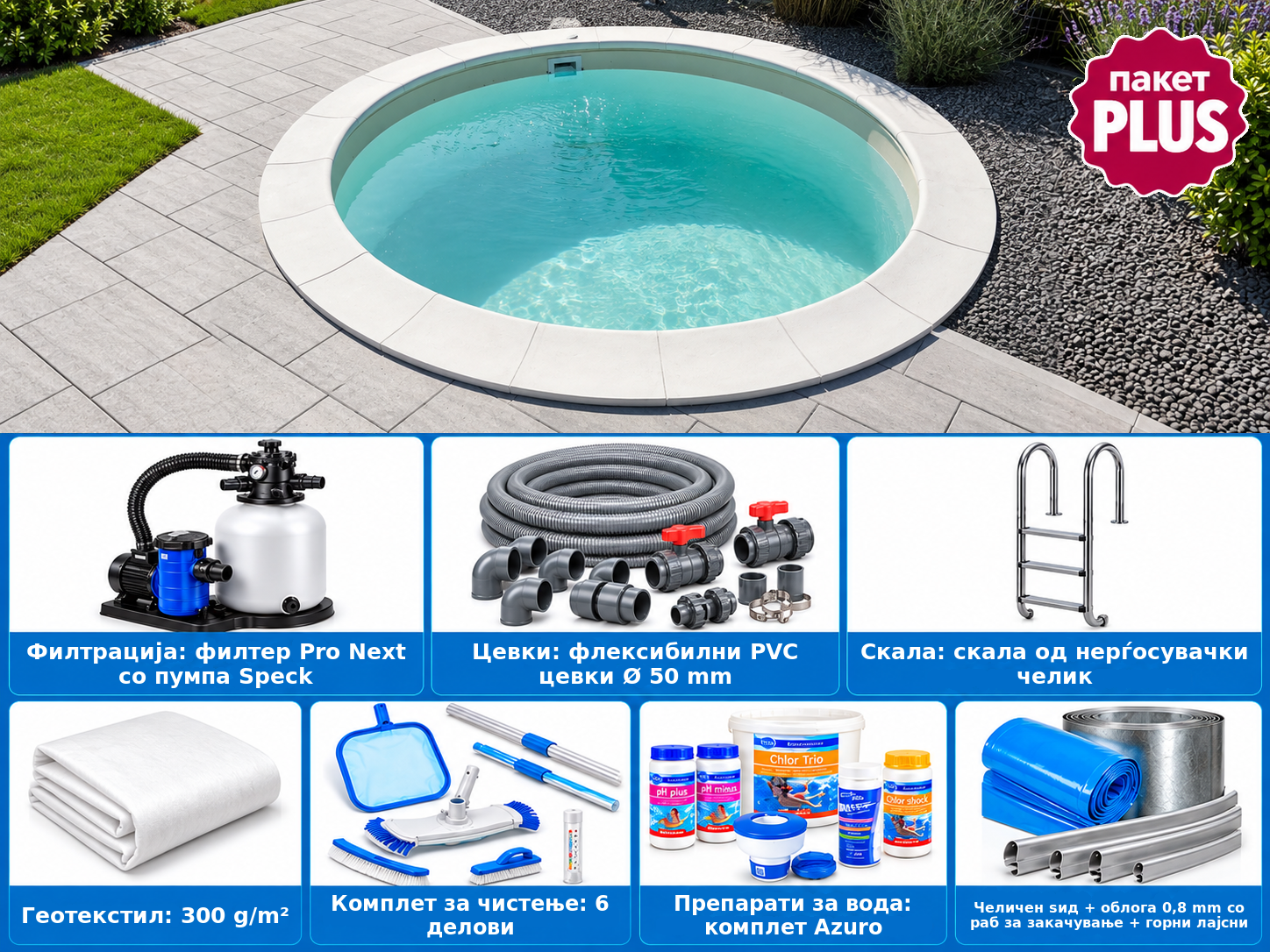

Тркалезен базен за вкопување MTH Atlantic Round XL Ø 4,50 м – направи сам, пакет PLUS

Важни напатствија

Ве молиме, прочитајте го прво внимателно ова упатство во сите негови точки и почитувајте ги сите напатствија. Сликите и графиките во ова упатство се делумно симболични и примерни прикази и служат за општо нагледно прикажување.

Димензии на кружните базени:

• Ø 3,00 m
• Ø 3,50 m
• Ø 4,00 m
• Ø 4,50 m
• Ø 5,00 m
• Ø 6,00 m

Сл. 1

Монтажните чекори опишани во ова упатство важат само за тркалезни базени.

Пред почетокот на монтажата проверете го вашиот базен за комплетност. Проверете ги сите делови за беспрекорна состојба.

Заземјување на базенот

Базенот и сите големи метални делови треба по пропис да бидат поврзани со изедначувањето на потенцијалите од лиценцирана електротехничка фирма.

За таа цел можете да го пробиете челичниот ѕид во неговиот долен дел (потоа повторно запечатете го со цинк спреј или пластична боја) и да закрепите заземјувачки кабел на метален шраф (види сл. 2). Оттаму кабелот се води до заземјувачки колец.

Сл. 2

Претходни информации

Делови на базенот

Одделните компоненти на верзиите може да се разликуваат по изглед, без тоа да влијае на нивната функција.

Пример A

• Сврзен профил за челичниот ѕид
• Челичен ѕид
• Лајнер
• Сегменти на горната шина
• Сврзни цевчиња, долна шина
• Сврзни цевчиња 1, горна шина
• Сврзни цевчиња 2, горна шина
• Пластични сегменти на долната шина

Пример B

• Сврзен профил за челичниот ѕид
• Челичен ѕид
• Лајнер
• Сврзни цевчиња, долна шина
• Сегменти на горната шина
• Пластични сегменти на долната шина
• Сврзни цевчиња, горна шина

Пример C

• Сврзен профил за челичниот ѕид
• Челичен ѕид
• Лајнер
• Сврзни цевчиња, долна шина
• Сегменти на горната шина
• Пластични сегменти на долната шина
• Сврзни цевчиња, горна шина

Сл. 3 – вкопан базен

Место на базенот

Базенот треба да стои по можност на сонце, не премногу далеку од куќата. Скимерот (површинскиот вшмукувач) треба да е поставен во насока на преовладувачкиот ветер, така што нечистотијата по површината на водата да биде носена кон скимерот. Поважно е, сепак, скимерот да се монтира од страната што е поблиску до филтерскиот систем.

Место на филтерскиот систем

Филтерскиот систем по принцип треба да биде поставен што е можно поблиску до базенот, при што е поповолно вшмукувачкиот цевковод (цевководот кон скимерот) да биде пократок од потисниот (цевководот кон млазниците).

Филтерскиот систем може по избор да биде сместен во шахта, во куќата или во градинска куќичка итн. При сместување во куќата и во шахта треба да се внимава да е предвиден подов одвод за евентуално истечена вода. Освен тоа треба да се одведува водата од повратното миење – во просек на секои 1 – 2 недели околу 200 l. Тоа може да стане преку постојана врска со канализацијата или по потреба преку црево, кое потоа се насочува кон соодветен одвод.

Ако филтерскиот систем е поставен повисоко од нивото на водата, по правило од страната на вшмукување, т.е. во цевководот кон скимерот, мора да се вгради неповратен вентил. Тој треба да се вклучи на растојание од 1 – 1,5 m од песочниот филтерски систем и да биде достапен во секое време.

При изборот на место за филтерскиот систем важна улога игра и планираниот начин на загревање. Ако базенот ќе се загрева со соларен апсорберски систем, филтерскиот систем треба по можност да се монтира близу до местото на соодветниот соларен апсорбер. Дури и ако е планирана топлинска пумпа воздух-вода, која се поставува на отворено, препорачливо е филтерскиот систем исто така да се постави во градината. Кај поврзување на топлински разменувач со централното греење, напротив, поставувањето на филтерот во куќата е речиси неизбежно.

Начини на монтажа

Сите длабочини и димензии на тркалезните базени може по принцип да се монтираат на три различни начини:

• Вкопан базен (сл. 4)
• Делумно вкопан базен (сл. 5)
• Слободностоечки базен (сл. 6)

Сл. 4 – вкопан базен

Кај длабочина на базенот од 150 cm базенот треба да биде вкопан во земјата најмалку 50 cm. Во тој случај, како и кај целосно и делумно вкопани базени, вкопаниот дел секогаш треба да се засипува одзади со посен бетон.

Подготовка на подлогата

Местото за базенот мора да одговара на статичките барања и да биде сосема рамно; евентуални наклони затоа мора да се ископаат. Кај наклонети терени во никој случај не правете насипи! Косините мора да се зацврстат со потпорен ѕид. Во никој случај ѕидот на базенот не смее да ја поддржува падината!

Почвата под базенот треба да биде природна, а не насипана. Насипаните почви треба да се набијат, за да не пропадне базенот, или да се вложат повеќе напори во основата. Во случај на сомнеж треба да се побара совет од градежен стручњак или статичар.

Како основа е потребна армирана бетонска плоча, под неа по правило подлога/набиен чакал. Кај вкопани базени по принцип се препорачува дренажен цевковод.

Како алтернатива на армираната бетонска плоча може да се користи т.н. систем conZero. Тој ја заменува макотрпно изработуваната бетонска плоча со плочи од цврста пена – по избор и во комбинација со винилни плочи, кои обезбедуваат особено мазна површина и служат и за заштита на плочите од цврста пена. Овој систем не само што го штеди долгото време на чекање (стврднување на бетонската основа), туку нуди и многу други предности.

Внатрешен лајнер на базенот

Внатрешниот PVC лајнер на Вашиот базен е изработен од термопластичен материјал и се произведува во фабриката со лесно намалена големина, т.е. малку помал од базенот, за да се земе предвид проширувањето од температурата и водниот притисок. Затоа непременливо внимавајте да го монтирате базенот при надворешни температури од околу + 15 °C до + 25 °C. Не го закачувајте лајнерот ни на силно сонце, туку почекајте со закачувањето до доцното попладне.

• Ако температурата е премногу висока: лајнерот е мек, еластичен и преголем.
• Ако температурата е премногу ниска: лајнерот е тврд, нееластичен и премал (поради својствата на материјалот при премногу ниска температура лајнерот може да биде до Ø 50 cm помал од предвидената за него големина на базенот).

Градежна подготовка

Ископ

При ископот за целосно или речиси целосно вкопан базен треба да се има предвид дека во зоната на скимерот и млазницата треба да се предвиди најмалку 50 cm работен простор, за да можат подоцна вградните елементи да се поставата во ѕидот на базенот и да се поврзат со цевки.

Ако (кај поголемите базени) се однапред исечени 2 влезни млазници, тие се поставуваат наспроти скимерот. Тука работниот простор треба да се предвиди 50 cm од 3 страни, за да можат вградните елементи да се монтираат од двете страни и да биде возможно поврзувањето на цевките во земјата.

Ако базенот се вкопува најмногу наполу и поврзувањето на цевките нема да е во земјата, доволно е растојание од 20 - 30 cm насекаде околу него.

На ова место веќе треба да се напомене дека подоцнежното засипување директно зад челичните ѕидови треба да се изврши со посен бетон со дебелина 15 – 30 cm; повеќе информации по ова прашање ќе најдете во делот 5.

Препорачани димензии на ископот (Ш × Д):

• Ø 3,00 m – 3,50 × 3,80 m
• Ø 3,50 m – 4,00 × 4,30 m
• Ø 4,00 m – 4,50 × 4,80 m
• Ø 4,50 m – 5,00 × 5,30 m
• Ø 5,00 m – 5,50 × 5,80 m
• Ø 6,00 m (2 млазници) – 7,00 × 7,00 m

За полесно ископот обично се прави правоаголен. Се разбира, може да се копа и по контурите на базенот (со соодветно растојание).

Длабочината на ископот зависи од дебелината на бетонската плоча и на подлогата (набиен чакал), како и од длабочината на базенот и од висината на која тој штрчи над теренот. Формулата е: подлога (чакал) + бетонска плоча + длабочина на базенот/на вкопување = длабочина на ископот.

Формула за длабочината на ископот

Дебелината на бетонската плоча по правило е 20 cm, а на подлогата – околу 15 cm (точната дебелина ја одредува изведувачката градежна фирма во зависност од основата).

За таа цел се препорачува – како што е детално опишано во упатството за поврзување на цевките – на соодветното место да се предвиди голема пластична цевка или слична со внатрешен дијаметар најмалку 160 mm.

Исто така по потреба треба да се ископаат канали за соларните цевководи (од филтерскиот систем до соларниот апсорбер) и за електричните кабли.

Ако не се гради бетонска основа, а се користи алтернативна основа, треба да се почитуваат упатствата за монтажа и инсталација на соодветните производи!

Бетонска плоча

По ископот и одводнувањето (по потреба се полага дренажа/подлошка) се изградува бетонска плоча (C 25/30) со армирање (челични мрежи Q 188A). Препорачуваме дебелина на плочата 20 cm, но точната дебелина – како и онаа на подлошниот слој – мора да биде определена од градежен стручњак.

Бетонската плоча треба да е околу 10 cm поголема од големината на базенот насекаде околу него и да е хоризонтална, без наклон.

И тука важи дека бетонската плоча може да се изгради како правоаголна, така и по формата на базенот.

Монтажа на базенот

Монтажата на базенот треба да се врши, во зависност од големината на базенот, од 3 – 4 лица во безветрен ден. Препорачуваме при исправањето на челичниот ѕид да се носат ракавици.

Однапред оцртајте ги контурите на базенот врз земјата. Тоа значително го олеснува позиционирањето и монтажата на базенот. За таа цел закрепете јаже за клин, забиен во центарот на Ø, и одмерете го радиусот (r = Ø/2).

Нацртајте линија врз основата на одмерениот радиус на јажето (на пр. со креда или yидарски молив, види сл. 7 и сл. 8). Долните профили и горните шини се вклучени во обемот на испорака и се наоѓаат во свиткајот челичен ѕид.

Сл. 7Сл. 8

Поставување на долните профилни шини

Спојте ги одделните сегменти на долните шини (ширина околу 20 mm) со помош на сврзните цевчиња и положете го затворениот контур на базенот врз земјата. Ориентирајте се според оцртаниот план.

Ве молиме, проверете ги внимателно димензиите и симетријата и по потреба скратете 1 – 2 долни шини соодветно.

Сл. 9 – долен профил, пример AСл. 10 – долен профил, пример B, C

Сл. 11Сл. 12Сл. 13

Исправање на челичниот ѕид

За да влезете во базенот, при понатамошната монтажа ви е потребна скала. Сепак, при подоцнежната монтажа на лајнерот треба да се внимава лајнерот да не биде оштетен од оваа градежна скала.

Покрај тоа, пред монтажата на ѕидот на базенот, внесете го свиткениот лајнер во внатрешноста на базенот.

Поставете со своите помошници го челичниот ѕид приближно на местото каде што подоцна ќе биде монтиран скимерот (површинскиот вшмукувач), врз дебели штици и картони, за челичниот ѕид полесно да се влече при развивањето (види сл. 14). Во никој случај челичниот ѕид не смее да се влече при развивањето по бетонскиот под, бидејќи тоа може да доведе до оштетувања на него.

Сл. 14

Картонската амбалажа на челичниот ѕид обично е означена со „горе“ или слично (види сл. 15); важно е челичниот ѕид да се исправи во правилната насока.

Сл. 15

Сл. 16

Изрезот за скимерот се наоѓа обично на почетокот на развиениот челичен ѕид (на околу 1 – 2 m од почетокот); кај повеќе пакети со челичен ѕид на кашоните е означено за кој дел од челичниот ѕид со какви изрези за вградни елементи станува збор.

Развијте го челичниот ѕид и поставете го соодветно во профилните шини (види сл. 17 – 18). Изрезот за скимерот треба да биде на посакуваното место (по можност близу до филтерскиот систем).

Сл. 17Сл. 18

Влезната млазница се наоѓа, во зависност од големината на базенот или обемот на испорака, или близу до скимерот, или наспроти него. При поставување наспроти скимерот се монтираат 2 млазници.

Ако од едната страна на челичниот ѕид е поставен сврзен профил, тој треба да се извади. Кај поголемите базени челичниот ѕид е поделен на 2 дела, т.е. поврзувањето со сврзниот профил се врши двапати.

Сл. 19

Внимавајте исто така секогаш челичниот ѕид да стои цврсто во долната профилна шина.

Скратување на долните шини и поврзување на краевите на ѕидот со сврзниот профил

Растојанието меѓу краевите на челичниот ѕид треба да биде околу 5 mm, за да може сврзниот профил да ги поврзе двата краја на ѕидот меѓу себе. Тоа треба да се има предвид при потсекувањето/скратувањето на долната профилна шина.

Сл. 20

Скратување на долната профилна шина: Развијте го челичниот ѕид и измерете го евентуалниот вишок на долната профилна шина. Потоа повлечете го челичниот ѕид повторно на околу 50 cm од долните профилни шини и скратете ја соодветно долната профилна шина (имајте предвид растојание од 5 mm меѓу краевите на челичниот ѕид за спојниот профил; види погоре).

Потоа поставете го челичниот ѕид повторно целосно и лизнете го спојниот профил одозгора (види сл. 23). Во зависност од базенот, спојниот профил може да има закосена страна. Во тој случај поставете го така што закосената страна да биде одвнатре и одозгора. Ако нема закосување, горната и долната страна немаат значење.

Сл. 21Сл. 22Сл. 23

Со лесно движење напред-назад при навлекувањето на сврзниот профил можете да ја подобрите неговата подвижност. Со гумен чекан навлекувањето е полесно.

Сл. 24Сл. 25Сл. 26

За заштита на лајнерот од оштетување сврзниот профил треба пред монтажата на лајнерот да биде облепен однатре со леплива лента.

Подготовка на отворите за приклучоци

Однапред забелешка: Ве молиме, почитувајте по потреба и соодветното упатство за монтажа на производителот, ако такво е приложено кон вградните елементи.

Вграден скимер (површински вшмукувач)

Делови на скимерот (сл. 27):

• 1) Куќиште на скимерот
• 2) Плоча за вшмукување
• 3) Тефлонска лента
• 4) Наставка за црево
• 5) Двојна заптивка
• 6) Млазница

Сл. 27

Кај комплетите базени и самостојните базени соодветниот отвор за скимерот по правило е исечен или однапред пробиен. Ако сечењето се врши на лице место, отворот за скимерот и отворите за фланшата се означуваат и потоа се сечат со дупчалка и убодна пила, одн. се дупчат.

Независно дали отворот е исечен во фабриката или на лице место, краевите треба да се обработат со заштитно средство против корозија или пластична боја (види сл. 29).

Сл. 28Сл. 29

Ако поврзувањето на цевките ќе се изврши веднаш, препорачливо е куќиштето на скимерот да се монтира уште сега. За таа цел лизнете го двојното заптивање на скимерот врз челичниот ѕид кај исечениот отвор, задржете го скимерот однадвор до отворот и фиксирајте го одвнатре со помалите осигурителни завртки со кружни глави (види сл. 31). Ако во обемот на испорака се вклучени 2 одделни заптивки – наместо вообичаеното двојно заптивање на скимерот – тие исто така мора да се постават по редоследот: заптивка – челичен ѕид – заптивка – лајнер на базенот – фланша на скимерот.

По потреба е можно да се наметнат дополнителни отвори во челичниот ѕид (кои да се обработат со заштита од рѓа), бидејќи отворите за осигурителните шрафови не се секогаш однапред пробиени.

Ако поврзувањето на цевките може да се изврши и подоцна, скимерот може да се монтира и дури при монтажата на лајнерот (види дел 4.7.2).

Сл. 30Сл. 31 – заврток на фланшата, осигурителен завртокСл. 32

Влезни млазници

По правило кај кружните базени се користи 1 влезна млазница, која се поставува покрај скимерот. Кај варијантата со 2 млазници двата отвора за млазниците се поставени спроти скимерот. Кај комплетните базени, односно при нарачка на вградните елементи заедно со нив, соодветните отвори за млазниците се или однапред пробиени, или сосема исечени.

Ако отворот е само однапред пробиен, внатрешното метално парче се одделува внимателно со соодветна алатка и краевите се измазнуваат од остри рабови.

Сл. 33

Ако исечоците се прават на лице место, отворите за млазниците се изработуваат според големината на млазницата со дупчалка и убодна пила. И тука, ве молиме, измазнете ги рабовите од остри рабови. Растојанието од горниот раб на отворот за млазницата до горниот раб на базенот треба да е околу 30 cm, а растојанието меѓу двете млазници (кај изведба со 2 млазници) – околу 200 cm.

Независно дали сечењето е извршено во фабриката или на лице место, краевите треба да се обработат со заштитно средство против корозија или пластична боја (види сл. 34).

Сл. 34

Влезни млазници за цврст цевковод (при вкопан базен)

За конечната монтажа на млазницата фланшата (7) е потребна посебно. Ако фланшата не се наоѓа веднаш, веројатно е во рамката (6) на млазницата. Фланшата може да се извади со лесно притискање/свиткување на рамката и потоа да се монтира (види сл. 35).

Сл. 35

Делови на влезната млазница (сл. 36):

• 1) Регулирачки прстен
• 2) Око на млазницата
• 3) Куќиште на млазницата
• 4) Контрагајка
• 5) Шрафови
• 6) Рамка
• 7) Фланша
• 8) Заптивки
• 9) Дополнителна заптивка без отвори

Сл. 36

Дополнително заптивање

Куќиштето на млазницата се втиснува сега однатре низ исечениот отвор на челичниот ѕид. Едната од двете самолепливи заптивки залепете ја сега врз рамката на фланшата на куќиштето на млазницата.

Сл. 37

Потоа навртете ја контрагајката одзади (од надворешната страна на базенот) врз навојот на млазницата и затегнете ја.

Подводен рефлектор Compact (опција)

Отворот (Ø 121 mm) за монтажната ниша треба да се оцрта врз челичниот ѕид, да се пробие, да се исече со убодна пила и потоа да се обработи со антикорозивна боја или цинков спреј.

Потоа залепете ја заптивката без отвори на задната страна на нишата, провлечете ја нишата однатре кон надвор низ отворот и фиксирајте ја од надворешната страна со контрагајката. Внимавајте контрагајката да се навртува на нишата со длабоката страна напред.

Сл. 39Сл. 40

Краевите на добиениот отвор треба да се измазнат од остри рабови и потоа да се обработат со цинков спреј или слично, за да се спречи подоцнежна корозија на челичниот ѕид (види сл. 41).

Сл. 41Сл. 42

Откако лепливото заптивање без отвори – вклучено во обемот на испорака на рефлекторот – е залепено на задната страна на нишата, нишата може да се постави во отворот одвнатре нанадвор и да се фиксира однадвор со контрагајката. Внимавајте контрагајката да се навртува врз нишата со длабоката страна напред (види сл. 43).

Сл. 43

Вградена противструјна инсталација (опција)

Вградената противструјна инсталација се поставува така што зад неа да може да се предвиди ревизионо окно со минимални димензии 100 × 100 × 100 cm (имајте ја предвид можноста за празнење на окното!)

Ве молиме, за монтажата на противструјната инсталација почитувајте го упатството за монтажа на соодветниот производител. Отворите во ѕидот на базенот природно треба и тука грижливо да се заштитат од корозија.

Поставување на подложниот флис

Базенот не смее да остане без вода подолго време. Монтажата на базенот треба да се заврши навремено. Ако тоа не е возможно поради временски услови или други причини, препорачливо е флисот сè уште да не се поставува.

Препорачуваме употреба на полиестерски подлошка од флис или заштитна покривка за дното (кај комплетните базени по правило е вклучена), за да се заштити лајнерот од директен контакт со основата и евентуално содржаните во неа материјали, неспојливи со PVC. Подлошката од флис, меѓутоа, може само да штити, но не и да израмнува нерамнини.

Пред поставувањето на флисот подот треба да се исчисти темелно.

Во некои случаи флисот е веќе сечен по големината на базенот. Ако се испорачува на рола, раширете го на ленти и фиксирајте го со леплива лента.

Сл. 44Сл. 45

Флисот се сече околу 10 cm поголем од големината на базенот и се остава да штрчи нагоре по ѕидот на базенот околу 5 cm насекаде. За помали крајни парчиња може да се користат остатоците. Вишокот се префрла преку долните шини и флисот се залепува за челичниот ѕид со неагресивна кон киселини и проѕирна пакувачка лента.

Сл. 46

Затегнете го подложниот флис мазно и спојте го и по спојниците со лента за пакување.

Сл. 47Сл. 48

Евентуално присутните превиткувања и брчки во флисот, кои може да настанат од транспорт и складирање, се израмнуваат сами по извесно време од притисокот на водата.

Закачување на лајнерот и монтажа на горната шина

Откако флисот е поставен, внатрешноста на базенот треба да се посетува само со чисти чевли или чорапи. Покрај тоа целиот внатрешен простор на базенот повторно треба да се исчисти (на пр. со правосмукалка, види сл. 49).

Сл. 49

Положете го сега лајнерот во средина и развијте го така што надворешните шевови на дното да лежат на рамно растојание од челичниот ѕид, бидејќи лајнерот секогаш е малку помал од самиот базен.

Сл. 50Сл. 51

Лајнерот има, независно од горната шина, секогаш заварен профил за закачување, т.н. закачувачка лајсна (види сл. 52).

Сл. 52

Лизнете го работ на лајнерот со заварениот профил за закачување врз работ на челичниот ѕид и фиксирајте го лајнерот со неколку одделни сегменти на горната шина (види сл. 53 – 55).

Сл. 53Сл. 54Сл. 55

Дури по рамномерното израмнување на заварените шевови на лајнерот монтирајте ја целосно горната шина.

Поставување на горната шина (општо)

Споете ги сегментите на горната шина со сврзните клинови; притиснете ги врз работ на базенот со удари со рамна дланка или со гумен чекан, при што зафатете го профилот за закачување. По потреба скратете еден сегмент од шината (види сл. 56).

Сл. 56

Израмнување на брчките

Појавените накосени брчки по ѕидниот дел на лајнерот може да се израмнат преку поместување, додека горната шина е делумно фиксирана.

Туркајте ги брчките од дното нанадвор кон ѕидот на базенот. Внимавајте пред сè заварниот шев на лајнерот меѓу дното и ѕидниот дел да лежи точно во аголот дно/ѕид на ѕидот на базенот и дното. Пред полнењето на базенот лајнерот мора насекаде да има рамномерно растојание на заварените шевови до работ на базенот и по можност да не покажува повеќе брчки. Бидејќи лајнерот е изработен со намалена големина, т.е. малку помал од базенот, за да се земе предвид проширувањето од температурата и водниот притисок, апсолутно е важно шевовите на дното да не бидат порамнети со нерамномерно растојание до ѕидот на базенот.

Сл. 57Сл. 58

По конечната монтажа на горната шина евентуално преостанатите брчки по дното може да се коригираат, така што ќе го наполните базенот со околу 2 – 3 cm вода и ќе ги избутате брчките кон надвор.

Сл. 59

Ако ѕидните брчки не можат да се коригираат:

Почекајте водно ниво од 20 – 30 cm, ако проблемот сè уште постои, отстранете ја делумно горната шина (чекор по чекор, во никој случај целосно!) и преместете го лесно настрана лајнерот по ѕидот, за да ги намалите брчките или по можност да ги отстраните. Притоа лајнерот сепак мора секогаш да биде доволно осигурен од горната шина, за да се избегне лизгање на лајнерот во базенот. Ако сето ова не доведе до посакуваниот успех и брчките се со недозволена големина, останува само да се започне сосема нов обид.

Монтажа на вградните елементи

Кога нивото на водата е на околу 20 cm под соодветниот вграден елемент, може да се почне со монтажата на фланшите. Следните упатства за монтажа важат само за вградните елементи од комплетот.

Влезни млазници

За приклучок на црево 32/38 mm (види сл. 60):

Кога лајнерот е порамнет, исечете го лајнерот кај пробиениот отвор во лимот, оставајќи малку помал отвор (малку помал од отворот во челичниот ѕид). Потоа ставете една заптивка меѓу лајнерот и челичниот ѕид и провлечете ја млазницата со втората заптивка низ отворот, така што и пред лајнерот и зад него да има по една заптивка. Потоа затегнете ја млазницата со контрагајката од надворешната страна на базенот.

Сл. 60

За цврст цевковод 50 mm (види сл. 61):

Кога лајнерот е израмнет, однапред пробијте ги дупките за шрафовите, на пр. со шило (види сл. 63). Залепете ја 2-рата заптивка зад фланшата, така што заптивката ќе се наоѓа меѓу лајнерот и фланшата. Затегнете ги шрафовите на фланшата вкрстено.

Потоа исечете го лајнерот според отворот. Тогаш повторно навртете ја топката и регулирачкиот прстен и поставете ја рамката.

Сл. 61

Скимер (површински вшмукувач)

Издупчете ги дупките за завртките во лајнерот, затегнете ја фланшата напречно со завртките, потоа исечете го отворот за скимерот и поставете ја рамката (види сл. 63 – 66). Врз фланшата и рамката обично ознаката „Top“ ја покажува горната страна. Поставете ја клапата на скимерот и кошничката. Плочата за вшмукување поставувајте ја само во врска со цревото на правосмукалката за дно, не за време на нормалната работа на филтерот!

Сл. 62

Повеќе информации за чистењето на дното преку приклучокот на скимерот ќе најдете на пример во упатството за употреба на филтерските системи.

Ако куќиштето на скимерот се монтира дури сега заедно со лајнерот, поставете ја двојната заптивка во исечениот отвор на челичниот ѕид, придржете го куќиштето однадвор, пробијте ги однатре дупките за шрафовите и затегнете ја фланшата вкрстено.

Сл. 63Сл. 64Сл. 65Сл. 66

Кошничка на скимерот: Кошничката на скимерот мора за време на работата редовно да се чисти од нечистотии и лисја, за да се гарантира беспрекорната функција на филтерскиот систем. Затоа – и заради чистењето на дното – важно е капакот на скимерот да се држи лесно достапен. Треба да се внимава кошничката на скимерот да е правилно поставена, за да не излебди и евентуално да ја блокира клапата на скимерот и на тој начин водниот проток.

Сл. 67

Поврзување на цевките на скимерот и млазниците

Поврзувањето на цевките кај вкопани базени треба да се изврши со цврста на притисок и на земно оптоварување PVC цевка, цврста или флексибилна. Кон комплетите за поврзување на цевките е приложено детално упатство за таа цел.

Засипување со посен бетон кај вкопани/делумно вкопани тркалезни базени

Наполнете го составениот, целосно инсталиран базен со вода (почетна висина кај базени со длабочина 1,50 m околу 100 – 120 cm). Тркалезни базени со длабочина 1,20 m, односно 1,35 m, може да се наполнат целосно.

Пред засипувањето поставете градежна фолија и стиропорни плочи (дебелина 15 – 25 mm) за заштита на надворешната страна на челичниот ѕид по заобленитe делови во почвата.

Засипувајте го ѕидот на базенот во неколку слоја (секој најмногу 50 cm) со посен бетон C8/10 (или сооднос на мешање околу 1:10 во зависност од гранулацијата на чакалот) во земјовлажна состојба. Притоа долниот слој секогаш мора веќе да биде стврднат пред да се нанесе следниот слој. Со оплатни плочи или слично поединечните слоеви посен бетон можат да се ограничуваат странично. По стврднувањето оплатните плочи се преместуваат нагоре за да се обликува по големина следниот слој (види сл. 68).

Бетонот не смее да биде премногу мокар, ниту да се вибрира или набива.

Бетонското засипување треба кај природни почви (на пр. сврзана глина) да биде најмалку 15 cm дебело. Кај почви што слегнуваат препорачуваме засипување од околу 30 cm.

Сл. 68 – почва, посен бетон 15 – 30 cm, по потреба оплата

При засипувањето на базенот со бетон треба да се внимава ѕидот на базенот да не се деформира од притисокот на бетонот.

Исто така треба да се избегнува премногу голем притисок на бетонот врз вградениот скимер, бидејќи тој може, меѓу другото, да доведе до деформација и подоцнежно заглавување на клапата на скимерот. Се препорачува околу скимерот да се постави стиропор или слично, за да се прифати притисокот на бетонот на тоа место. Треба да се избегнува и секакво оштетување на челичниот ѕид, бидејќи тоа може да доведе до подоцнежна корозија на челичниот ѕид и до губење на гаранцијата на производителот. Ако се појават гребнатини или други оштетувања на челичниот ѕид, тие мора веднаш да се обработат со средства против 'рѓа.

Други

Ниво на вода и клапна на скимерот

Водното ниво на базенот мора да се усогласи со отворот на скимерот. Оптимално е од средина до 2/3 од отворот на скимерот (види сл. 69). Премногу ниско водно ниво мора во секој случај да се спречи, бидејќи тоа може да доведе до оштетувања на пумпата. Освен тоа секогаш мора да бидат осигурени слободното движење на клапата на скимерот и правилната положба на кошничката на скимерот, бидејќи инаку и двете можат да го отежнат водниот проток.

Плочата за вшмукување може да биде поставена само за време на чистењето на дното и при користење на цревото на правосмукалката за дното.

Сл. 69

Поправка на лајнерот на базенот

Оштетувањата на внатрешниот лајнер на базенот може да се отстранат без тешкотии со комплет за поправка.

Грижа и одржување

За секогаш чиста и бистра вода се грижи комбинацијата од механичко прочистување на водата и хемиска грижа за водата.

Механичко прочистување на водата: Вшмукување на поситите нечистотии на површината (на пр. цветен прашок, трева, влакна) од скимерот и филтерскиот систем. Крупните нечистотии (лисја, инсекти) се отстрануваат со мрежичка и/или робот/правосмукалка за дното.

Рачно чистење на дното: Рачното чистење на дното (вшмукување) претпоставува постоење на филтерски систем и скимер/површински вшмукувач. Пред рачното чистење песочниот филтерски систем прво треба правилно да се измие – обратно и дополнително.

Во обемот на испорака на скимерот обично е вклучена т.н. „плоча за вшмукување“, која покрај четка за чистење (четка за вшмукување), по потреба со телескопска рачка, како и црево за вшмукување (врска од четката до плочата за вшмукување), е исто така потребна. За вшмукување на крупните нечистотии цревото за вшмукување се става врз наставката на плочата за вшмукување, а плочата се поставува врз кошничката на скимерот. Потоа цревото и телескопската рачка се поврзуваат со правосмукалката за дно, вентилот на Вашиот песочен филтерски систем за чистење на дното се поставува во положба „Филтрирање“ и чистењето може да започне.

Зазимување

Сите вкопани базени треба во текот на зимата да останат делумно полни со вода, за да се балансира надворешниот притисок.

Прво pH вредноста треба да се нагоди на 7,0 и евентуалното заматување на водата или појавата на алги да се отстранат со шок хлорирање.

Потоа нивото на водата треба да се спушти на околу 10 cm под влезните млазници, а цевководите и филтерскиот систем (вода и кварцен песок) да се испразнат. Влезните млазници може да се затворат со зимски чепови.

Ако во базенот има вградени рефлектори, нивото на водата треба да биде или под нив, или над нив.

По спуштањето додадете зимски препарат во водата. За да се спречи притисокот на мразот врз ѕидовите на базенот, се препорачува поставување на перници за притисок на мраз.

Упатства за безбедност

Ве молиме, прочитајте ги внимателно сите информации пред користењето на базенот и прашајте ако нешто е нејасно. Почитувајте ги препораките. Тие служат за Вашата безбедност и за безбедноста на корисниците на Вашиот базен. Ве молиме, зачувајте го овој документ внимателно за да можете да го користите и подоцна повторно.

Однапред: Подолу се опишани – без претензија за комплетност – типични ризици при користењето на базен. Не се опфатени сите опасности во секој можен поединечен случај. Затоа: при сите активности покрај базенот и во него користете го здравиот разум.

Безбедност на лицата што не пливаат:

• Осигурете во секое време неплувачите и корисниците со ограничени пливачки вештини – особено малите деца – да бидат набљудувани од лице кое во итен случај може да спаси и да повика помош.
• За да се избегнат недоразбирања во комуникацијата: определете лице, способно да помага, кое постојано ќе го набљудува базенот при користење.
• Лицата што не пливаат и лицата со ограничени пливачки вештини мора при користење на базенот да носат лична заштитна опрема (надувливи ракавчиња и сл.).
• Ве молиме, отстранете ги играчките од базенот и од неговата близина кога базенот не се користи или не се набљудува. Така спречувате децата да бидат привлечени од нив.

Безбеден пристап до базенот: Ако средството за пристап (скала) не може да се подигне или преклопи, и за да се спречи неочекуван пристап на деца до базенот и нивно удавување, препорачуваме да го обезбедите пристапот до базенот со заштитен уред.

Заштитни уреди: Заштитните уреди можат не само да го спречат неочекуваниот пристап на деца до базенот и така да го спречат давењето. Тие штитат и воопшто од неовластен пристап до базенот. Затоа препорачуваме да не ги занемарувате заштитните додатоци. Во зависност од индивидуалните услови тоа може да биде на пример ограда, покривка со посебна заштита од несреќи, настрешница или алармен систем.

Покрај тоа препорачуваме да ги обезбедите вратите и прозорците на куќата, како и пристапот до имотот, за да се избегне неовластен пристап до базенот.

Опрема за спасување: Препорачуваме да чувате опрема за спасување (на пр. појас за спасување) близу до базенот. Погрижете се во близина на базенот да има исправен телефон и список со броеви за итни случаи, за да може во итен случај брзо да се повика помош.

Безбедно користење на базенот:

• Поттикнете ги сите корисници на базенот – особено децата – да научат да пливаат.
• Научете ги мерките за прва помош (кардиопулмонална реанимација) и редовно обновувајте го наученото. Тоа може во итен случај да направи животоспасувачка разлика.
• Објаснете им на сите корисници на базенот – вклучително и на децата – пред користењето на базенот што да се прави во итен случај.
• Никогаш не скокајте во плитка вода. Тоа може да доведе до тешки повреди или до смрт.
• Не го користете базенот ако сте под влијание на алкохол или лекови што можат да ја нарушат Вашата способност безбедно да го користите базенот.
• Ако Вашиот базен е опремен со покривка: Пред користење на базенот погрижете се покривката да е целосно отворена, односно целосно отстранета од површината на водата.
• За да се заштитат корисниците на базенот од болести што се шират преку водата, треба да се внимава водата секогаш да биде третирана и хигиенски безбедна. Консултирајте ги за таа цел насоките и податоците за прочистување на водата во упатството за употреба.
• Чувајте ги хемикалиите и средствата за грижа за водата (на пример производи за прочистување, чистење или дезинфекција на водата) на место недостапно за деца.
• Подвижните скали мора да се поставуваат на хоризонтална површина.

Поставете ги следните знаци за безбедност на добро видливо место во рамките на 2 метри во близина на базенот.

Знак за безбедностЗнак за безбедностЗнак за безбедност
