Σημαντικές οδηγίες

Διαβάστε πρώτα προσεκτικά ολόκληρο αυτό το εγχειρίδιο σε όλα τα σημεία του και τηρήστε όλες τις υποδείξεις. Οι εικόνες και τα γραφήματα στο εγχειρίδιο είναι εν μέρει συμβολικά και ενδεικτικά και χρησιμεύουν για γενική εποπτεία.

Διαστάσεις των πισινών σχήματος 8:

• 3,00 × 4,70 m
• 3,20 × 5,25 m
• 3,60 × 6,25 m
• 4,60 × 7,25 m

Εικ. 1

Τα βήματα τοποθέτησης που περιγράφονται σε αυτό το εγχειρίδιο ισχύουν μόνο για πισίνες σχήματος οκτώ.

Πριν από την έναρξη της τοποθέτησης ελέγξτε την πισίνα σας για πληρότητα. Ελέγξτε όλα τα εξαρτήματα για άψογη κατάσταση.

Προετοιμασία της πισίνας για το χειμώνα

Η πισίνα και όλα τα μεγάλα μεταλλικά μέρη πρέπει σύμφωνα με τους κανονισμούς να συνδεθούν στην ισοδυναμική σύνδεση από αδειοδοτημένη ηλεκτρολογική εταιρεία.

Για τον σκοπό αυτό μπορείτε να τρυπήσετε το χαλύβδινο τοίχωμα στο κάτω μέρος του (στη συνέχεια σφραγίστε το ξανά με σπρέι ψευδαργύρου ή πλαστικό χρώμα) και να στερεώσετε καλώδιο γείωσης σε μεταλλική βίδα (βλ. εικ. 2). Από εκεί το καλώδιο οδηγείται σε ηλεκτρόδιο γείωσης.

Εικ. 2

Προκαταρκτικές πληροφορίες

Εξαρτήματα της πισίνας

• Προφίλ σύνδεσης για το χαλύβδινο τοίχωμα
• Επένδυση από μεμβράνη
• Χαλύβδινο τοίχωμα
• Πλατφόρμα κάλυψης (κάθισμα)
• Τμήματα του άνω κρασπέδου
• Κύρια δοκός
• Πλαϊνός στύλος
• Τμήματα πλαστικής κάτω ράγας

Τα επιμέρους εξαρτήματα μπορεί να διαφέρουν στην εμφάνιση, χωρίς αυτό να επηρεάζει τη λειτουργία τους (βλ. εικ. 3).

Χώρος για την πισίνα

Η πισίνα πρέπει, αν είναι δυνατόν, να βρίσκεται στον ήλιο, όχι πολύ μακριά από το σπίτι. Το σκίμερ (ο επιφανειακός αναρροφητήρας) πρέπει να τοποθετηθεί προς την κατεύθυνση του επικρατούντος ανέμου, ώστε οι ρύποι στην επιφάνεια του νερού να οδηγούνται προς το σκίμερ. Πιο σημαντικό ωστόσο είναι το σκίμερ να τοποθετηθεί στην πλευρά που βρίσκεται πιο κοντά στο σύστημα φίλτρανσης.

Θέση για το σύστημα φίλτρανσης

Το σύστημα φίλτρανσης κατά κανόνα πρέπει να τοποθετείται όσο το δυνατόν πιο κοντά στην πισίνα, ενώ συμφέρει περισσότερο ο σωλήνας αναρρόφησης (ο σωλήνας του σκίμερ) να είναι πιο κοντός από τον σωλήνα κατάθλιψης (τον σωλήνα των ακροφυσίων).

Το σύστημα φίλτρανσης μπορεί, κατ' επιλογή, να τοποθετηθεί σε φρεάτιο, μέσα στο σπίτι ή σε κηπόσπιτο κ.λπ. Σε περίπτωση τοποθέτησης μέσα στο σπίτι ή σε φρεάτιο πρέπει να προσέξετε να υπάρχει σιφόνι δαπέδου για το νερό που ενδεχομένως τρέξει. Πρέπει επίσης να απομακρύνεται το νερό της πλύσης – κατά μέσο όρο κάθε 1–2 εβδομάδες περίπου 200 l. Αυτό μπορεί να γίνει με μόνιμη σύνδεση στην αποχέτευση ή, εφόσον χρειάζεται, με σωλήνα που κατευθύνεται σε κατάλληλη αποχέτευση.

Εάν το σύστημα φίλτρανσης βρίσκεται ψηλότερα από τη στάθμη του νερού, κατά κανόνα πρέπει να τοποθετηθεί βαλβίδα αντεπιστροφής στην πλευρά αναρρόφησης, δηλαδή στον σωλήνα προς το σκίμερ. Συνδέεται σε απόσταση 1,00–1,50 m από το φίλτρο άμμου και πρέπει να είναι προσβάσιμη ανά πάσα στιγμή.

Στην επιλογή της θέσης για το σύστημα φίλτρανσης σημαντικό ρόλο παίζει και ο προγραμματισμένος τρόπος θέρμανσης. Εάν η πισίνα θα θερμαίνεται με ηλιακό σύστημα απορροφητών για πισίνες, το σύστημα φίλτρανσης πρέπει να τοποθετηθεί, εφόσον είναι δυνατόν, κοντά στη θέση των αντίστοιχων ηλιακών απορροφητών. Και εάν προβλέπεται αντλία θερμότητας αέρα-νερού, η οποία τοποθετείται σε εξωτερικό χώρο, συνιστάται το σύστημα φίλτρανσης να τοποθετηθεί επίσης στον κήπο. Αντίθετα, σε περίπτωση σύνδεσης εναλλάκτη θερμότητας στην κεντρική θέρμανση, η θέση του φίλτρου μέσα στο σπίτι είναι σχεδόν αναπόφευκτη.

Παραλλαγές τοποθέτησης

Για πισίνα σχήματος οκτώ είναι δυνατοί διάφοροι τύποι τοποθέτησης (βλ. εικ. 4, 5 και 6):

• Ενταφιασμένη πισίνα – δυνατή για όλα τα βάθη πισίνας. Οι ενταφιασμένες πισίνες πρέπει να γεμίζονται πίσω εντελώς με πτωχό σκυρόδεμα.
• Μερικώς ενταφιασμένη πισίνα – αυτός ο τρόπος τοποθέτησης είναι επίσης δυνατός για όλα τα βάθη πισίνας. Μια πισίνα ύψους 150 cm πρέπει να ενταφιαστεί τουλάχιστον 50 cm στο έδαφος. Το γέμισμα πίσω στο ενταφιασμένο τμήμα πρέπει να γίνει με πτωχό σκυρόδεμα.
• Ελεύθερη πισίνα – δυνατή μόνο για πισίνες ύψους 120 cm και 135 cm.

Προετοιμασία της βάσης

Ο χώρος για την πισίνα πρέπει να ανταποκρίνεται στις στατικές απαιτήσεις και να είναι απολύτως επίπεδος, γι' αυτό τυχόν κλίσεις πρέπει να εκσκαφούν.

Το έδαφος κάτω από την πισίνα πρέπει να είναι φυσικό και όχι επίχωση. Τα εδάφη επίχωσης πρέπει να συμπιεστούν, ώστε η πισίνα να μην υποχωρήσει, ή να καταβληθεί μεγαλύτερη προσπάθεια στη βάση. Σε περίπτωση αμφιβολίας συμβουλευτείτε ειδικό πολιτικό μηχανικό ή στατικό.

Ως βάση απαιτείται οπλισμένη πλάκα σκυροδέματος (κατηγορία αντοχής C25/30), κάτω από αυτήν κατά κανόνα υπόστρωμα/συμπιεσμένο χαλίκι. Στις ενσωματωμένες πισίνες κατά κανόνα συνιστάται σωλήνας αποστράγγισης.

Εσωτερικό λάινερ της πισίνας

Η εσωτερική μεμβράνη PVC της πισίνας είναι κατασκευασμένη από θερμοπλαστικό υλικό. Γι' αυτό πρέπει να προσέξετε να τοποθετήσετε την πισίνα σε εξωτερική θερμοκρασία περίπου +15 °C έως +25 °C. Μη στερεώνετε την εσωτερική μεμβράνη ούτε υπό έντονο ηλιακό φως· σε αυτή την περίπτωση περιμένετε με την τοποθέτηση μέχρι το βράδυ.

Κατασκευαστική προετοιμασία

Πρώτα σημαδέψτε τα περιγράμματα της πισίνας στο έδαφος. Τα ημικύκλια των στρογγυλεμένων τμημάτων σημαδεύονται πιο εύκολα με ένα σχοινί που περνά γύρω από ένα καρφί μπηγμένο στο κέντρο της διαμέτρου.

Πρώτα σχεδιάστε τα περιγράμματα της πισίνας στο έδαφος. Τα ημικύκλια των στρογγυλεμένων άκρων σημαδεύονται πιο εύκολα με ένα κορδόνι που περνά γύρω από ένα καρφί, καρφωμένο στο μέσο της διαμέτρου.

Εικ. 7

• B = πλάτος της πισίνας
• L = μήκος της πισίνας
• R = ακτίνα της πισίνας
• S = απόσταση μεταξύ των κολωνών
• M = απόσταση των σημείων στερέωσης για το σημάδεμα των ημικυκλίων

Τιμές ανά μέγεθος πισίνας (B × L):

• 3,00 × 4,70 m: R = 1,50 m; S = 2,50 m; M = 1,70 m
• 3,20 × 5,25 m: R = 1,60 m; S = 2,50 m; M = 2,05 m
• 3,60 × 6,25 m: R = 1,80 m; S = 2,50 m; M = 2,65 m
• 4,60 × 7,25 m: R = 2,30 m; S = 3,80 m; M = 2,65 m

Εκσκαφή

Εάν η πισίνα ενταφιάζεται πλήρως, κατά την εκσκαφή πρέπει να προσέξετε στη μετωπική πλευρά όπου βρίσκεται το σκίμερ να προβλεφθεί χώρος εργασίας τουλάχιστον 50 cm. Εάν χρησιμοποιούνται 2 ακροφύσια επιστροφής, τα οποία βρίσκονται στην απέναντι μετωπική πλευρά, σε αυτή την πλευρά, καθώς και σε μία από τις δύο επιμήκεις πλευρές, πρέπει επίσης να προβλεφθεί χώρος εργασίας 50 cm για τους σωλήνες. Διαφορετικά αρκεί απόσταση 30 cm.

Εάν η πισίνα ενταφιάζεται το πολύ κατά το ήμισυ και οι σωλήνες διέρχονται πάνω από το έδαφος, αρκεί απόσταση 30 cm παντού, ανεξάρτητα από τον αριθμό και τη διάταξη των ενσωματωμένων εξαρτημάτων.

Ήδη εδώ πρέπει να σημειωθεί ότι η μεταγενέστερη επίχωση απευθείας πίσω από τα χαλύβδινα τοιχώματα πρέπει να γίνει με φτωχό σκυρόδεμα πάχους 15–30 cm· περισσότερες πληροφορίες θα βρείτε παρακάτω, στην ενότητα 5.

Πισίνα με 2 ακροφύσια (βλ. εικ. 8):

Εικ. 8

Συνιστώμενες διαστάσεις εκσκαφής (πλάτος × μήκος):

• Πισίνα 3,00 × 4,70 m: εκσκαφή 3,80 × 5,70 m
• Πισίνα 3,20 × 5,25 m: εκσκαφή 4,00 × 6,25 m
• Πισίνα 3,60 × 6,25 m: εκσκαφή 4,40 × 7,25 m
• Πισίνα 4,60 × 7,25 m: εκσκαφή 5,40 × 8,25 m

Για ευκολία ο λάκκος κατασκευής συνήθως σκάβεται ορθογώνιος. Φυσικά, μπορεί να σκαφτεί και ακολουθώντας το περίγραμμα της πισίνας (με κατάλληλη απόσταση).

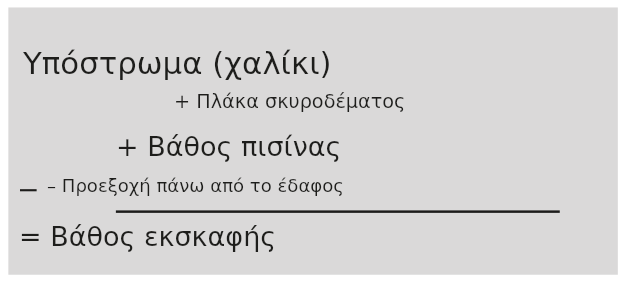

Το βάθος του λάκκου κατασκευής εξαρτάται από το πάχος της πλάκας σκυροδέματος και του υποστρώματος (συμπιεσμένο χαλίκι), καθώς και από το βάθος της πισίνας και το ύψος με το οποίο η πισίνα προεξέχει από το έδαφος. Ο τύπος είναι:

Το πάχος της πλάκας σκυροδέματος είναι κατά κανόνα 20 cm και του υποστρώματος περίπου 15 cm (το ακριβές πάχος καθορίζεται από την κατασκευαστική εταιρεία ανάλογα με τη βάση).

Για τον σκοπό αυτό συνιστάται στο αντίστοιχο σημείο να προβλεφθεί μεγάλος πλαστικός σωλήνας ή παρόμοιο με εσωτερική διάμετρο τουλάχιστον 160 mm.

Ατσάλινος φορέας και πλάκα σκυροδέματος

Όταν προβλέπονται πλάκα σκυροδέματος και υπόστρωμα, η εκσκαφή είναι κατά κανόνα ήδη αρκετά βαθιά για τον ατσάλινο φορέα. Συνιστάται ο φορέας να τοποθετηθεί ήδη κατά τη διάστρωση της πλάκας σκυροδέματος. Εάν η κατασκευή τοποθετηθεί μόνο εκ των υστέρων ή το πάχος της πλάκας σκυροδέματος είναι μικρότερο από το βάθος του φορέα, πρέπει να ανοιχτεί τάφρος.

Εκσκαφή για τον ατσάλινο φορέα (διαστάσεις σε cm· φορέας L – μήκος × πλάτος της εκσκαφής):

• Βάθος πισίνας 120 cm: πισίνα 300 × 470 – εκσκαφή 330 × 25· πισίνα 320 × 525 – εκσκαφή 330 × 25· πισίνα 360 × 625 – εκσκαφή 330 × 25· πισίνα 460 × 725 – εκσκαφή 460 × 25
• Βάθος πισίνας 135 / 150 cm: πισίνα 320 × 525 – εκσκαφή 330 × 28· πισίνα 360 × 625 – εκσκαφή 330 × 28· πισίνα 460 × 725 – εκσκαφή 460 × 28 (για πισίνα 300 × 470 δεν υπάρχει τέτοια παραλλαγή)

Ο ατσάλινος φορέας αποτελείται από δύο πλευρικές κολώνες του τοιχώματος, καθώς και – ανάλογα με το μέγεθος της πισίνας – από δύο έως τρία στοιχεία της κύριας δοκού. Το βάθος του φορέα είναι μεταξύ 14 και 18 cm ανάλογα με το μέγεθος, δηλαδή το βάθος της πισίνας. Ολόκληρη η κατασκευή πρέπει πριν από την τοποθέτηση να βιδωθεί προσεκτικά στις μετωπικές πλάκες.

Ροπή σύσφιξης των βιδών: M 12 = 85 Nm· M 16 = 206 Nm.

Τοποθετήστε τον βιδωμένο ατσάλινο φορέα στο προετοιμασμένο κοίτασμα, ευθυγραμμίστε τον οριζόντια και κατακόρυφα και στερεώστε τον. Το σκυρόδεμα, δηλαδή η πλάκα σκυροδέματος, πρέπει να συμπίπτει με το πάνω άκρο της κύριας δοκού (βλ. εικ. 10).

Εικ. 9

Το πάνω άκρο της κύριας δοκού βρίσκεται στο ίδιο επίπεδο με το πάνω άκρο της πλάκας σκυροδέματος (εικ. 10: στήριγμα τοιχώματος, κύρια δοκός, πλάκα σκυροδέματος, υπόστρωμα, πλάτος εκσκαφής B).

Τοποθέτηση της πισίνας

Η τοποθέτηση της πισίνας, ανάλογα με το μέγεθός της, πρέπει να γίνεται από 3–4 άτομα, μια μέρα χωρίς άνεμο. Κατά την τοποθέτηση του χαλύβδινου τοιχώματος συνιστούμε να φοράτε γάντια.

Πρώτα σχεδιάστε το περίγραμμα της πισίνας στο έδαφος. Αυτό γίνεται πιο εύκολα με σχοινί που περνά γύρω από καρφί μπηγμένο στο μέσο της διαμέτρου. Σημαδέψτε τις γραμμές με μολύβι οικοδόμου ή κιμωλία.

Εικ. 11

Τοποθέτηση των κάτω ραγών προφίλ

Συνδέστε τα επιμέρους τμήματα των κάτω ραγών (πλάτος περίπου 20 mm) με τους συνδετικούς σωλήνες και τοποθετήστε το κλειστό περίγραμμα της πισίνας στο έδαφος (βλ. εικ. 12 και 13). Προσανατολιστείτε με βάση το σχέδιο που έχετε σημαδέψει. Ελέγξτε με ακρίβεια τις διαστάσεις και τη συμμετρία και, εάν χρειαστεί, βραχύνετε 1–2 κάτω ράγες.

Κόψτε τις κάτω ράγες που εφάπτονται απ' έξω στο στήριγμα του τοιχώματος υπό γωνία (φαλτσάρισμα), όπως φαίνεται στην εικ. 14.

Εικ. 14

Τοποθέτηση του χαλύβδινου τοιχώματος

Για να μπείτε στην πισίνα, για τη συνέχεια της εγκατάστασης χρειάζεστε σκάλα. Ωστόσο, κατά την αργότερη τοποθέτηση του λάινερ πρέπει να προσέξετε ώστε το λάινερ να μην υποστεί ζημιά από αυτή τη σκάλα εργοταξίου.

Επιπλέον, πριν από την τοποθέτηση του τοιχώματος της πισίνας, φέρτε το διπλωμένο εσωτερικό λάινερ στο εσωτερικό της πισίνας.

Μαζί με τους βοηθούς σας τοποθετήστε το ατσάλινο τοίχωμα περίπου στο σημείο όπου αργότερα θα τοποθετηθεί το σκίμερ (ο επιφανειακός αναρροφητήρας), πάνω σε γερές σανίδες και χαρτόνια, ώστε το ατσάλινο τοίχωμα να τραβιέται ευκολότερα κατά το ξετύλιγμα (βλ. εικ. 15). Σε καμία περίπτωση το ατσάλινο τοίχωμα δεν πρέπει να σέρνεται πάνω στο δάπεδο από σκυρόδεμα κατά το ξετύλιγμα, καθώς αυτό μπορεί να το καταστρέψει.

Εικ. 15

Το κουτί με το ατσάλινο τοίχωμα συνήθως φέρει την ένδειξη «πάνω» ή παρόμοια (βλ. εικ. 16)· είναι σημαντικό το ατσάλινο τοίχωμα να τοποθετηθεί προς τη σωστή κατεύθυνση.

Εικ. 16

Εικ. 17

Το άνοιγμα του σκίμερ βρίσκεται συνήθως στην αρχή του ατσάλινου τοιχώματος που ξετυλίγεται (περίπου 1–2 m από την αρχή)· όταν υπάρχουν περισσότερα πακέτα ατσάλινου τοιχώματος, στα κουτιά αναγράφεται για ποιο τμήμα του ατσάλινου τοιχώματος και με ποια ανοίγματα για ενσωματούμενα εξαρτήματα πρόκειται.

Ξετυλίξτε το ατσάλινο τοίχωμα και τοποθετήστε το αντίστοιχα στις ράγες προφίλ (βλ. εικ. 18). Το άνοιγμα του σκίμερ πρέπει να βρίσκεται στο επιθυμητό σημείο (κατά το δυνατόν κοντά στο σύστημα φίλτρανσης).

Εικ. 18

Εάν στη μία πλευρά του ατσάλινου τοιχώματος έχει τοποθετηθεί προφίλ σύνδεσης, πρέπει να τραβηχτεί προς τα έξω. Στις μεγαλύτερες πισίνες το ατσάλινο τοίχωμα χωρίζεται σε 2 μέρη, δηλαδή η σύνδεση με το προφίλ σύνδεσης γίνεται δύο φορές.

Εικ. 19

Εικ. 20

Προσέχετε επίσης πάντα το ατσάλινο τοίχωμα να στέκεται σταθερά στην κάτω ράγα προφίλ.

Προσαρμογή των κάτω ραγών προφίλ και σύνδεση των άκρων του τοιχώματος με το προφίλ σύνδεσης

Κοντύνιση της κάτω ράγας προφίλ: ξετυλίξτε το ατσάλινο τοίχωμα και μετρήστε την ενδεχόμενη περίσσεια της κάτω ράγας προφίλ. Στη συνέχεια τραβήξτε το ατσάλινο τοίχωμα ξανά περίπου 50 cm από τις κάτω ράγες προφίλ και κοντύνετε αντίστοιχα μία κάτω ράγα προφίλ (λάβετε υπόψη απόσταση 5 mm ανάμεσα στα άκρα του ατσάλινου τοιχώματος για το προφίλ σύνδεσης· βλ. παραπάνω).

Στη συνέχεια τοποθετήστε ξανά το ατσάλινο τοίχωμα εντελώς και σύρετε το προφίλ σύνδεσης από πάνω (βλ. εικ. 23).

Εικ. 21Εικ. 22

Ανάλογα με την πισίνα, το προφίλ σύνδεσης μπορεί να έχει λοξότμητη πλευρά. Σε αυτή την περίπτωση τοποθετήστε το έτσι ώστε η λοξότμητη πλευρά να είναι μέσα-πάνω. Εάν δεν υπάρχει λοξοτόμηση, η επάνω/κάτω πλευρά δεν έχει σημασία.

Με μια ελαφριά κίνηση μπρος-πίσω κατά το πέρασμα του προφίλ σύνδεσης μπορείτε να βελτιώσετε την ευκινησία του. Με ένα λαστιχένιο σφυρί το πέρασμα γίνεται ευκολότερα. Το λανθασμένο πέρασμα και το βίαιο χτύπημα του προφίλ σύνδεσης οδηγούν σε φθορά του ατσάλινου περιβλήματος (περιορισμός της εγγύησης) και επιδεινώνουν τη σταθερότητα της πισίνας.

Εικ. 23Εικ. 24Εικ. 25

Για την προστασία της εσωτερικής μεμβράνης από φθορά, το προφίλ σύνδεσης πρέπει από μέσα να καλυφθεί με ταινία (βλ. εικ. 26).

Εικ. 26

Προετοιμασία των οπών σύνδεσης

Παρακαλούμε τηρήστε, εφόσον χρειάζεται, και τις αντίστοιχες οδηγίες εγκατάστασης του κατασκευαστή, εάν επισυνάπτονται στα ενσωματούμενα εξαρτήματα.

Ενσωματωμένο σκίμερ (επιφανειακός αναρροφητήρας)

Μέρη του σκίμερ: 1) σώμα σκίμερ· 2) πλάκα αναρρόφησης· 3) ταινία τεφλόν· 4) ακροσωλήνιο για λάστιχο· 5) διπλό παρέμβυσμα (βλ. εικ. 27).

Εικ. 27

Στις πισίνες σε πλήρες σετ και στις αυτόνομες πισίνες η αντίστοιχη οπή για το σκίμερ κατά κανόνα είναι κομμένη, αντίστοιχα προδιατρημένη. Εάν η αποκοπή γίνεται επί τόπου, η οπή του σκίμερ και οι οπές για τη φλάντζα σημαδεύονται και στη συνέχεια κόβονται με τρυπάνι και σέγα, αντίστοιχα ανοίγονται.

Η απόσταση από το πάνω άκρο του ανοίγματος του σκίμερ έως το πάνω άκρο του ατσάλινου τοιχώματος πρέπει να είναι 5 cm. Στη συνέχεια παρακαλούμε λειάνετε προσεκτικά τις άκρες.

Εάν η οπή έχει προδιατρηθεί από το εργοστάσιο αλλά όχι εντελώς, το εσωτερικό μεταλλικό κομμάτι αφαιρείται προσεκτικά με κατάλληλο εργαλείο και τα άκρα λειαίνονται από γρέζια.

Ανεξάρτητα από το αν η κοπή έγινε στο εργοστάσιο ή επί τόπου, τα άκρα πρέπει να επεξεργαστούν με προστατευτικό μέσο κατά της διάβρωσης ή πλαστικό χρώμα (βλ. εικ. 29).

Εικ. 28Εικ. 29

Εάν η σύνδεση των σωληνώσεων θα γίνει αμέσως, συνιστάται να τοποθετηθεί το σώμα του σκίμερ ήδη τώρα. Για τον σκοπό αυτό περάστε το διπλό στεγανωτικό του σκίμερ πάνω στο μεταλλικό τοίχωμα στο σημείο της οπής, πιέστε το σκίμερ απ' έξω πάνω στην οπή και στερεώστε το από μέσα με τις μικρότερες βίδες ασφαλείας με στρογγυλεμένη κεφαλή (βλ. εικ. 30). Εάν στη συσκευασία περιλαμβάνονται 2 ξεχωριστά στεγανωτικά, τοποθετούνται κι αυτά με τη σειρά: στεγανωτικό – ατσάλινο τοίχωμα – στεγανωτικό.

Ενδεχομένως πρέπει να ανοιχτούν πρόσθετες οπές στο ατσάλινο τοίχωμα (και να επεξεργαστούν με αντισκωριακή προστασία), καθώς οι οπές για τις βίδες ασφαλείας δεν είναι πάντα ήδη προδιατρημένες.

Εάν η σύνδεση των σωληνώσεων μπορεί να γίνει και αργότερα, το σκίμερ μπορεί να τοποθετηθεί και μόλις κατά την τοποθέτηση της μεμβράνης (βλ. ενότητα 4.7.2).

Εικ. 30Εικ. 31

Ακροφύσια επιστροφής

Ανάλογα με τον τύπο της πισίνας, προβλέπονται είτε 2 ακροφύσια επιστροφής απέναντι από το σκίμερ (στην απέναντι μετωπική πλευρά της πισίνας), είτε 1 ακροφύσιο επιστροφής δίπλα στο σκίμερ (τα ενσωματωμένα εξαρτήματα βρίσκονται έτσι μόνο στη μία μετωπική πλευρά). Αυτό σημειώνεται πάντα στο πεδίο της παραγγελίας. Στις πισίνες σε πλήρες σετ, δηλαδή σε περίπτωση κοινής παραγγελίας των ενσωματωμένων εξαρτημάτων με μεμονωμένες πισίνες, οι αντίστοιχες οπές για τα ακροφύσια είναι συνήθως ήδη κομμένες. Εάν η οπή είναι προδιατρημένη αλλά όχι εντελώς διατρυπημένη από το εργοστάσιο, το εσωτερικό μεταλλικό κομμάτι αφαιρείται προσεκτικά με κατάλληλο εργαλείο και οι άκρες λειαίνονται.

Εάν οι οπές ανοίγονται επί τόπου, οι οπές για τα ακροφύσια διαμορφώνονται στο μέγεθος του ακροφυσίου στη στρογγυλεμένη γωνία απέναντι από το σκίμερ με τρυπάνι και σέγα. Και εδώ παρακαλούμε λειάνετε τις άκρες.

Η απόσταση από το πάνω άκρο του ανοίγματος του ακροφυσίου έως το πάνω άκρο της πισίνας πρέπει να είναι περίπου 30 cm και η απόσταση μεταξύ των δύο ακροφυσίων περίπου 200 cm.

Ανεξάρτητα από το αν η κοπή έγινε στο εργοστάσιο ή επί τόπου, τα άκρα πρέπει να επεξεργαστούν με προστατευτικό μέσο κατά της διάβρωσης ή πλαστικό χρώμα (βλ. εικ. 32).

Εικ. 32

Ακροφύσια επιστροφής για σταθερή σωληνωτή σύνδεση (σε ενταφιασμένη πισίνα)

Για τον σκοπό αυτό, ξεβιδώστε στο πίσω μέρος του ακροφυσίου το αντιπαξιμάδι και αφαιρέστε την επένδυση, τη φλάντζα (η οποία συχνά είναι βυθισμένη στο κανάλι της επένδυσης), καθώς και τα 2 παρεμβύσματα. Μπροστά αφαιρέστε τον ρυθμιστικό δακτύλιο, δηλαδή το μάτι του ακροφυσίου.

Μέρη του ακροφυσίου επιστροφής: 1) ρυθμιστικός δακτύλιος· 2) μάτι ακροφυσίου· 3) σώμα ακροφυσίου· 4) αντιπαξιμάδι· 5) βίδες· 6) επένδυση· 7) φλάντζα· 8) παρεμβύσματα (βλ. εικ. 33).

Εικ. 33

Εάν στο ακροφύσιο επιστροφής επισυνάπτεται πρόσθετο στεγανωτικό χωρίς οπές, στις πισίνες με ατσάλινο τοίχωμα μπορεί να παραλειφθεί.

Το σώμα του ακροφυσίου περνά τώρα από μέσα μέσα από το κομμένο άνοιγμα του ατσάλινου τοιχώματος.

Εικ. 34

Το ένα από τα δύο αυτοκόλλητα στεγανωτικά κολλήστε το τώρα στο πλαίσιο της φλάντζας του σώματος του ακροφυσίου.

Εικ. 35

Στη συνέχεια βιδώστε το παξιμάδι ασφαλείας από πίσω (από την εξωτερική πλευρά της πισίνας) πάνω στο σπείρωμα του ακροφυσίου και σφίξτε το.

Εικ. 36

Υποβρύχιος προβολέας Compact (προαιρετικά)

Το άνοιγμα (Ø 121 mm) για την ενσωματούμενη θήκη πρέπει να σχεδιαστεί πάνω στο ατσάλινο τοίχωμα, να τρυπηθεί, να κοπεί με σέγα και στη συνέχεια να επεξεργαστεί με αντισκωριακό χρώμα ή σπρέι ψευδαργύρου.

Στη συνέχεια κολλήστε το στεγανωτικό χωρίς οπές στην πίσω πλευρά της θήκης, περάστε τη θήκη από μέσα προς τα έξω μέσα από το άνοιγμα και στερεώστε την απ' έξω με το παξιμάδι ασφαλείας. Προσέξτε το παξιμάδι ασφαλείας να βιδώνεται πάνω στη θήκη με τη βαθιά πλευρά μπροστά.

Εικ. 37Εικ. 38Εικ. 39

Τα άκρα του ανοίγματος που προκύπτει πρέπει να λειανθούν από γρέζια και στη συνέχεια να επεξεργαστούν με σπρέι ψευδαργύρου ή παρόμοιο, ώστε να αποφευχθεί αργότερα η διάβρωση του ατσάλινου τοιχώματος (βλ. εικ. 40).

Εικ. 40Εικ. 41

Αφού κολληθεί το αυτοκόλλητο στεγανωτικό χωρίς οπές – που περιλαμβάνεται στο περιεχόμενο της παράδοσης του προβολέα – στην πίσω πλευρά της θήκης, η θήκη μπορεί να τοποθετηθεί στην οπή από μέσα προς τα έξω και να στερεωθεί απ' έξω με το παξιμάδι ασφαλείας. Προσέξτε το παξιμάδι ασφαλείας να βιδώνεται πάνω στη θήκη με τη βαθιά πλευρά μπροστά (βλ. εικ. 42).

Εικ. 42

Ενσωματωμένο σύστημα αντίρροιας (προαιρετικά)

Η ενσωματωμένη εγκατάσταση αντίρροιας τοποθετείται έτσι ώστε πίσω της να μπορεί να προβλεφθεί φρεάτιο επιθεώρησης με ελάχιστες διαστάσεις 100 × 100 × 100 cm (λάβετε υπόψη τη δυνατότητα εκκένωσης του φρεατίου!).

Για την τοποθέτηση του συστήματος αντίρροιας τηρήστε τις οδηγίες τοποθέτησης του αντίστοιχου κατασκευαστή. Οι οπές στο τοίχωμα της πισίνας πρέπει φυσικά και εδώ να προστατευθούν προσεκτικά από τη διάβρωση.

Άπλωμα του υποστρώματος τσόχας

Συνιστούμε τη χρήση πολυεστερικής τσόχας υποστρώματος ή προστατευτικού καλύμματος για τον πυθμένα (στις πισίνες σε πλήρες σετ περιλαμβάνεται κατά κανόνα), ώστε να προστατεύεται το εσωτερικό λάινερ από την άμεση επαφή με τη βάση και με τυχόν υλικά που περιέχονται σε αυτήν και δεν είναι συμβατά με το PVC. Η τσόχα υποστρώματος μπορεί ωστόσο μόνο να προστατεύει και όχι να εξομαλύνει ανωμαλίες.

Πριν από την τοποθέτηση της τσόχας η βάση πρέπει να καθαριστεί σχολαστικά.

Σε ορισμένες περιπτώσεις η τσόχα είναι ήδη κομμένη στο μέγεθος της πισίνας. Εάν παραδίδεται σε ρολό, παρακαλούμε απλώστε την σε λωρίδες και στερεώστε την με συγκολλητική ταινία.

Εικ. 43

Κόψτε την τσόχα περίπου 10 cm μεγαλύτερη από τις διαστάσεις της πισίνας και αφήστε την να προεξέχει προς τα πάνω στο τοίχωμα της πισίνας περίπου 5 cm παντού. Για μικρότερα τελικά κομμάτια μπορεί να χρησιμοποιηθεί το υπόλοιπο. Τραβήξτε το προεξέχον τμήμα πάνω από τις κάτω ράγες και κολλήστε την τσόχα με ισχυρή ταινία στο ατσάλινο τοίχωμα.

Εικ. 44Εικ. 45

Λειάνετε το υπόστρωμα τσόχας και συνδέστε το επίσης στους αρμούς με ισχυρή ταινία. Στη συνέχεια, ανά 20–25 cm πρέπει να κοπούν μικρές σφήνες στην τσόχα, ώστε να αφαιρεθεί το πλεονάζον υλικό, δηλαδή να αποφευχθεί η επικάλυψη της τσόχας.

Εικ. 46

Τυχόν υπάρχουσες διπλώσεις και πτυχές στην τσόχα εξαφανίζονται από μόνες τους με την πίεση του νερού και με τον καιρό.

Εικ. 47

Στερέωση της εσωτερικής μεμβράνης και τοποθέτηση του άνω κρασπέδου

Καθαρίστε ξανά το εσωτερικό της πισίνας.

Τώρα τοποθετήστε το εσωτερικό λάινερ στο κέντρο και απλώστε το έτσι ώστε οι εξωτερικές ραφές του πυθμένα να βρίσκονται σε ομοιόμορφη απόσταση από το ατσάλινο τοίχωμα, καθώς το λάινερ είναι πάντα λίγο μικρότερο από την ίδια την πισίνα.

Εικ. 48

Εικ. 49Εικ. 50

Το εσωτερικό λάινερ, ανεξάρτητα από την άνω ράγα, έχει πάντα κολλημένο προφίλ ανάρτησης, τη λεγόμενη κρεμαστή ακμή (βλ. εικ. 51).

Εικ. 51

Περάστε το χείλος του λάινερ με το κολλημένο προφίλ ανάρτησης πάνω στο χείλος του ατσάλινου τοιχώματος και στερεώστε το λάινερ με μερικά μεμονωμένα τμήματα της άνω ράγας (βλ. εικ. 52).

Εικ. 52Εικ. 53Εικ. 54

Μόλις μετά την ομοιόμορφη ευθυγράμμιση των ραφών συγκόλλησης του λάινερ τοποθετήστε πλήρως την άνω ράγα (βλ. ενότητα 4.6.1).

Τοποθέτηση της άνω ράγας (γενικά)

Συνδέστε τα τμήματα του άνω κρασπέδου με τους συνδετικούς πείρους· με χτυπήματα με την παλάμη ή με λαστιχένιο σφυρί πιέστε τα πάνω στο χείλος της πισίνας, ώστε το προφίλ στερέωσης να σφηνώσει. Εάν χρειαστεί, βραχύνετε ένα τμήμα του κρασπέδου (βλ. εικ. 55).

Εικ. 55

Πρόσθετες υποδείξεις για την τοποθέτηση του αλουμινένιου συνδυαστικού άνω κρασπέδου:

Η τοποθέτηση είναι κατά βάση ίδια με εκείνη του πλαστικού άνω κρασπέδου. Τα προφίλ είναι ήδη κομμένα στο εργοστάσιο στις κατάλληλες διαστάσεις για την πισίνα. Στις πλευρικές κολώνες, τα τμήματα του κρασπέδου εφάπτονται μετωπικά στις πλευρικές κολώνες. Το κράσπεδο επομένως δεν είναι συνεχές, αλλά έχει 2 διακοπές, οι οποίες όμως αργότερα καλύπτονται από τις πλατφόρμες καθίσματος. Εάν χρειαστεί, δηλαδή σε περίπτωση αποκλίσεων στις διαστάσεις, τα τμήματα σε αυτά τα σημεία μπορούν να κοπούν εκ των υστέρων σε λοξή τομή (φαλτσάρισμα), ώστε να επιτευχθεί ακόμη καλύτερη εφαρμογή. Στη συσκευασία περιλαμβάνονται συνολικά 2 πλαστικά καπάκια. Κατά το γέμισμα της πισίνας μπορεί, λόγω της διαστολής του ατσάλινου τοιχώματος, σε κάποιο σημείο μετωπικής σύνδεσης τμημάτων του κρασπέδου να δημιουργηθεί μεγαλύτερος αρμός. Χρησιμοποιήστε τα καπάκια μετά την ολοκλήρωση της πισίνας, για να καλύψετε αυτά τα σημεία.

Εικ. 55.1

Εξομάλυνση των πτυχών

Οι διαγώνιες πτυχές στο τμήμα του τοιχώματος του λάινερ μπορούν, με μερικώς στερεωμένη άνω ράγα, να εξομαλυνθούν με μετατόπιση.

Σπρώξτε τις πτυχώσεις από τον πυθμένα προς τα έξω, προς το τοίχωμα της πισίνας. Προσέξτε κυρίως η ραφή συγκόλλησης του λάινερ ανάμεσα στον πυθμένα και το τοίχωμα να βρίσκεται ακριβώς στη γωνία πυθμένα/τοιχώματος της πισίνας. Πριν από το γέμισμα της πισίνας το λάινερ πρέπει να έχει παντού ομοιόμορφη απόσταση των ραφών συγκόλλησης από το χείλος της πισίνας και, αν είναι δυνατόν, να μην παρουσιάζει πλέον πτυχώσεις. Επειδή το εσωτερικό λάινερ κατασκευάζεται σε μειωμένο μέγεθος, δηλαδή ελαφρώς μικρότερο από την πισίνα, ώστε να λαμβάνονται υπόψη η διαστολή λόγω θερμοκρασίας και η πίεση του νερού, είναι απολύτως σημαντικό οι ραφές του πυθμένα να μην είναι ευθυγραμμισμένες με άνιση απόσταση από το τοίχωμα της πισίνας.

Εικ. 56Εικ. 57

Μετά την τελική τοποθέτηση της άνω ράγας, τυχόν εναπομείνασες πτυχές στον πυθμένα μπορούν να διορθωθούν γεμίζοντας την πισίνα με περίπου 2–3 cm νερό και σπρώχνοντας τις πτυχές προς τα έξω.

Εάν οι πτυχές στο τοίχωμα δεν μπορούν να διορθωθούν: περιμένετε να φτάσει η στάθμη του νερού τα 20–30 cm· εάν το πρόβλημα εξακολουθεί να υπάρχει, αφαιρέστε μερικώς το άνω κράσπεδο (βήμα προς βήμα, σε καμία περίπτωση εντελώς!) και μετακινήστε την πλευρική μεμβράνη ελαφρώς στο πλάι, ώστε να μειωθούν οι πτυχές ή, αν είναι δυνατόν, να εξαλειφθούν. Κατά τη διάρκεια αυτής της ενέργειας η εσωτερική μεμβράνη πρέπει πάντως να παραμένει πάντα επαρκώς ασφαλισμένη από το άνω κράσπεδο, ώστε να αποφευχθεί η ολίσθηση της μεμβράνης μέσα στην πισίνα.

Εάν όλα αυτά δεν οδηγήσουν στην επιθυμητή επιτυχία και οι πτυχές έχουν απαράδεκτο μέγεθος, απομένει μόνο να ξεκινήσετε εντελώς από την αρχή μια νέα προσπάθεια.

Εικ. 58

Τοποθέτηση της πλατφόρμας κάλυψης

Τώρα στερεώστε με 4 βίδες τις δύο πλατφόρμες κάλυψης πάνω στα κατακόρυφα στηρίγματα. Η πλατφόρμα πρέπει να σχηματίζει καθαρό πάνω τερματισμό του φορέα και να καλύπτει τις αιχμηρές άκρες.

Τοποθέτηση των ενσωματούμενων εξαρτημάτων

Όταν η στάθμη του νερού βρίσκεται περίπου 20 cm κάτω από το πρώτο ενσωματούμενο εξάρτημα, μπορεί να ξεκινήσει η τοποθέτηση των φλαντζών. Οι επόμενες οδηγίες εγκατάστασης ισχύουν μόνο για τα ενσωματούμενα εξαρτήματα που παραδίδονται με την πισίνα.

Ακροφύσια επιστροφής

Για σύνδεση σωλήνα 32/38 mm:

Όταν το εσωτερικό λάινερ έχει ευθυγραμμιστεί, κόψτε το λάινερ σφιχτά στο σημείο της προδιατρημένης οπής του μεταλλικού τοιχώματος (ελαφρά μικρότερο από την οπή στο ατσάλινο τοίχωμα). Στη συνέχεια τοποθετήστε ένα στεγανωτικό ανάμεσα στο λάινερ και στο ατσάλινο τοίχωμα και περάστε το ακροφύσιο με το δεύτερο στεγανωτικό μέσα από την οπή, έτσι ώστε τόσο μπροστά από το λάινερ όσο και πίσω από αυτό να υπάρχει από ένα στεγανωτικό. Στη συνέχεια σφίξτε το ακροφύσιο με το παξιμάδι ασφαλείας από την εξωτερική πλευρά της πισίνας.

Εικ. 59

Για σταθερή σωληνωτή σύνδεση 50 mm:

Όταν το εσωτερικό λάινερ έχει ευθυγραμμιστεί, τρυπήστε εκ των προτέρων τις οπές για τις βίδες, π.χ. με σουβλί. Το 2ο στεγανωτικό κολλήστε το πίσω από τη φλάντζα, ώστε το στεγανωτικό να βρίσκεται ανάμεσα στο λάινερ και τη φλάντζα. Σφίξτε τις βίδες της φλάντζας χιαστί.

Στη συνέχεια κόψτε το λάινερ σύμφωνα με το άνοιγμα. Έπειτα σφίξτε ξανά τη σφαίρα και τον ρυθμιστικό δακτύλιο και τοποθετήστε το κάλυμμα.

Εικ. 60

Σκίμερ (επιφανειακός αναρροφητήρας)

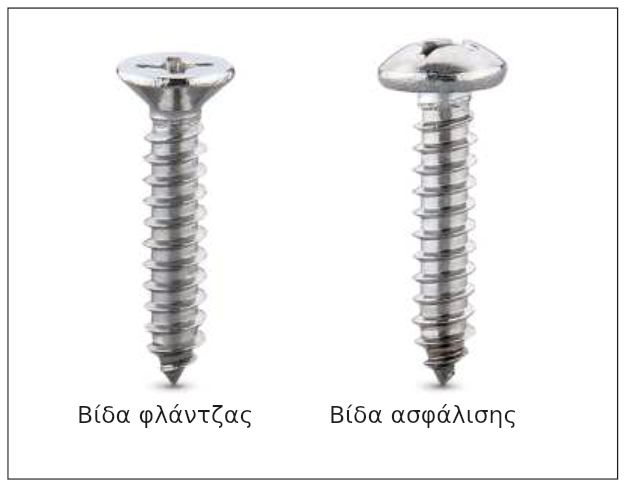

Ανοίξτε τις οπές για τις βίδες, σφίξτε τη φλάντζα χιαστί με βίδες, έπειτα κόψτε το άνοιγμα για το σκίμερ και τοποθετήστε την επένδυση. Στη φλάντζα και στην επένδυση η ένδειξη «Top» συνήθως δηλώνει την πάνω πλευρά. Τοποθετήστε το πτερύγιο του σκίμερ και το καλάθι με το φίλτρο.

Εάν το σώμα του σκίμερ τοποθετείται μόλις τώρα μαζί με το λάινερ, τοποθετήστε το διπλό στεγανωτικό στο κομμένο άνοιγμα του ατσάλινου τοιχώματος, κρατήστε το σώμα από έξω, ανοίξτε από μέσα τις οπές για τις βίδες και σφίξτε τη φλάντζα χιαστί.

Εικ. 61, Εικ. 62

Γέμισμα με πτωχό σκυρόδεμα σε ενταφιασμένες/μερικώς ενταφιασμένες πισίνες σχήματος οκτώ

Γεμίστε με νερό την τοποθετημένη, πλήρως εγκατεστημένη πισίνα (αρχικό ύψος σε πισίνες βάθους 1,50 m περίπου 60 cm). Πισίνες βάθους 1,20 m, αντίστοιχα 1,35 m, μπορούν να γεμίσουν εντελώς.

Πριν από την επίχωση πίσω από το τοίχωμα τοποθετήστε οικοδομική μεμβράνη και πλάκες πολυστυρενίου (πάχους 15–25 mm) για την προστασία της εξωτερικής πλευράς του ατσάλινου τοιχώματος στις καμπυλωτές περιοχές μέσα στο έδαφος.

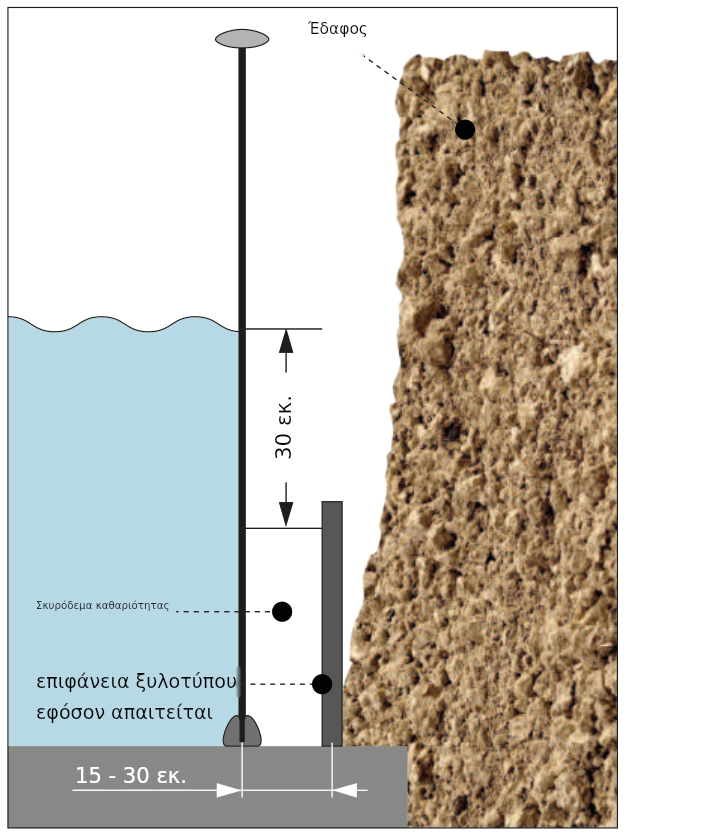

Επιχώστε το τοίχωμα της πισίνας από πίσω σε περισσότερες στρώσεις (κάθε μία το πολύ 50 cm) με άοπλο σκυρόδεμα C8/10 (ή αναλογία ανάμιξης περίπου 1:10, ανάλογα με την κοκκομετρία του χαλικιού), με υγρασία όπως του εδάφους. Η κάτω στρώση πρέπει να έχει ήδη σκληρύνει πριν τοποθετηθεί η επόμενη. Με σανίδες ξυλοτύπου ή κάτι παρόμοιο οι επιμέρους στρώσεις άοπλου σκυροδέματος μπορούν να οριοθετηθούν στα πλάγια. Μετά τη σκλήρυνση οι σανίδες ξυλοτύπου μετακινούνται προς τα πάνω, ώστε να διαμορφωθούν οι διαστάσεις της επόμενης στρώσης (βλ. εικ. 63).

Εικ. 63

Το σκυρόδεμα δεν πρέπει να είναι πολύ υγρό και δεν επιτρέπεται να δονείται ή να συμπιέζεται.

Η επίχωση με σκυρόδεμα πίσω από το τοίχωμα πρέπει σε φυσικά εδάφη (π.χ. συνεκτική άργιλο) να έχει πάχος τουλάχιστον 15 cm. Σε εδάφη που ασκούν πίεση συνιστούμε επίχωση περίπου 30 cm.

Κατά την επίχωση της πισίνας με σκυρόδεμα από πίσω πρέπει να προσέχετε ώστε το τοίχωμα της πισίνας να μην παραμορφωθεί από την πίεση του σκυροδέματος.

Επίσης, πρέπει να αποφεύγεται η υπερβολικά μεγάλη πίεση του σκυροδέματος στο ενσωματωμένο σκίμερ, καθώς μπορεί, μεταξύ άλλων, να οδηγήσει σε παραμόρφωση και αργότερα σε μπλοκάρισμα της κλαπέτας του σκίμερ. Συνιστάται να τοποθετείται γύρω από το σκίμερ φελιζόλ ή κάτι παρόμοιο, ώστε να απορροφά την πίεση του σκυροδέματος σε αυτό το σημείο. Πρέπει επίσης να αποφεύγεται κάθε βλάβη στο ατσάλινο τοίχωμα, καθώς μπορεί να οδηγήσει σε μεταγενέστερη διάβρωση του ατσάλινου τοιχώματος και σε απώλεια της εγγύησης του κατασκευαστή. Εάν εμφανιστούν γρατζουνιές ή άλλες βλάβες στο ατσάλινο τοίχωμα, πρέπει να επεξεργαστούν αμέσως με αντισκωριακά προϊόντα.

Επιπλέον

Στάθμη νερού και βαλβίδα του σκίμερ

Η στάθμη του νερού της πισίνας πρέπει να προσαρμόζεται στην οπή του σκίμερ. Η βέλτιστη στάθμη είναι από τη μέση έως τα 2/3 της οπής του σκίμερ (βλ. εικ. 64). Η υπερβολικά χαμηλή στάθμη νερού πρέπει σε κάθε περίπτωση να αποτρέπεται, καθώς μπορεί να προκαλέσει βλάβες στην αντλία. Επιπλέον, πρέπει πάντα να διασφαλίζονται η ελεύθερη κίνηση της κλαπέτας του σκίμερ και η σωστή θέση του καλαθιού του σκίμερ, καθώς διαφορετικά και τα δύο μπορούν να παρεμποδίσουν τη ροή του νερού.

Η πλάκα αναρρόφησης πρέπει να είναι τοποθετημένη μόνο κατά τον καθαρισμό του πυθμένα και όταν χρησιμοποιείται ο σωλήνας του πυθμένα.

Εικ. 64

Σκάλα εισόδου στην πισίνα

Κάθε πισίνα χρειάζεται κατάλληλο τρόπο εισόδου, ο οποίος εξασφαλίζεται με σκάλα πισίνας. Οι σκάλες για ενταφιασμένες πισίνες (μερικώς/πλήρως ενταφιασμένες) διαφέρουν από εκείνες για υπέργειες πισίνες (μερικώς/πλήρως ελεύθερες) ως εξής:

Σκάλα για υπέργειες πισίνες

Για ελεύθερες ή μερικώς ενταφιασμένες πισίνες συνιστούμε σκάλα για υπέργειες πισίνες (βλ. εικ. 65 και 66). Εάν χρειαστεί (σε μερικώς ενταφιασμένες πισίνες), μπορεί να προσαρμοστεί στις συνθήκες τοποθέτησης με βράχυνση των δύο εξωτερικών ράβδων με καθαρό πριόνι μετάλλου ή παρόμοιο. Οι τομές πρέπει στη συνέχεια να καθαριστούν και να λειανθούν. Οι ρυθμιζόμενες πλάκες σκαλοπατιών περνούν στη συνέχεια πάνω στις ράβδους της σκάλας.

Σκάλα για ενσωματωμένες πισίνες

Στη σκάλα από ανοξείδωτο ατσάλι για ενταφιασμένες πισίνες υπάρχουν δύο δυνατότητες στερέωσης· στα σετ επισυνάπτονται διαφορετικές σκάλες· παρακαλούμε δείτε σχετικά την αντίστοιχη περιγραφή του σετ (βλ. εικ. 67).

Εικ. 67

Πλαστικά ενσωματούμενα χιτώνια: Η σκάλα πρέπει εδώ πρώτα να συναρμολογηθεί. Στη συνέχεια τα ενσωματούμενα χιτώνια περνούν πάνω στις ράβδους της σκάλας και η σκάλα τοποθετείται στο επιθυμητό σημείο έτσι ώστε οι προφυλακτήρες της σκάλας να εφάπτονται στη μεμβράνη. Έπειτα τα ενσωματούμενα χιτώνια τσιμεντώνονται (ως προς το ύψος των ενσωματούμενων χιτωνίων λάβετε υπόψη ενδεχόμενα περιθώρια/κρασπεδώματα της πισίνας!).

Φλάντζες σύνδεσης για τη σκάλα: Εδώ αρκεί στο επιθυμητό σημείο της σκάλας να σκυροδετηθεί μια επιφάνεια περίπου 100 × 50 cm γύρω από το προγραμματισμένο σημείο στερέωσης. Πάνω στο σκυρόδεμα αργότερα στερεώνονται με κονίαμα οι γύρω πλάκες και πάνω σε αυτές βιδώνονται ξανά οι φλάντζες σύνδεσης για τη σκάλα. Στη συνέχεια η σκάλα μπορεί να συναρμολογηθεί και να τοποθετηθεί πάνω στις φλάντζες σύνδεσης.

Παρακαλούμε τηρήστε τις συνημμένες οδηγίες τοποθέτησης της αντίστοιχης σκάλας.

Επισκευή της μεμβράνης της πισίνας

Ζημιές στην εσωτερική μεμβράνη της πισίνας μπορούν να αποκατασταθούν χωρίς δυσκολία με κιτ επισκευής.

Συντήρηση και φροντίδα

Για πάντα καθαρό και κρυστάλλινο νερό φροντίζει ο συνδυασμός μηχανικού καθαρισμού του νερού και χημικής φροντίδας του νερού.

Μηχανικός καθαρισμός του νερού: αναρρόφηση μικρότερων ρύπων στην επιφάνεια (π.χ. γύρη, χόρτο, τρίχες) από το σκίμερ και το σύστημα φίλτρανσης. Οι μεγαλύτεροι ρύποι (φύλλα, έντομα) απομακρύνονται με απόχη και/ή με συσκευή καθαρισμού πυθμένα.

Χημική φροντίδα του νερού: ο χειροκίνητος καθαρισμός του πυθμένα (αναρρόφηση) προϋποθέτει την ύπαρξη συστήματος φίλτρανσης και σκίμερ/επιφανειακού αναρροφητήρα. Πριν από τον χειροκίνητο καθαρισμό, το φίλτρο άμμου πρέπει πρώτα να πλυθεί σωστά με ανάστροφη ροή και να ξεπλυθεί.

Χειροκίνητη αναρρόφηση του πυθμένα: στη συσκευασία του σκίμερ συνήθως περιλαμβάνεται η λεγόμενη «πλάκα αναρρόφησης», η οποία, εκτός από τη βούρτσα καθαρισμού (βούρτσα αναρρόφησης), ενδεχομένως με τηλεσκοπικό στέλεχος, καθώς και τον σωλήνα αναρρόφησης (σύνδεση από τη βούρτσα προς την πλάκα αναρρόφησης), είναι επίσης απαραίτητη. Για την αναρρόφηση των χοντρών ρύπων ο σωλήνας αναρρόφησης περνιέται στο στόμιο της πλάκας αναρρόφησης και η πλάκα τοποθετείται πάνω στο καλάθι του σκίμερ. Στη συνέχεια ο σωλήνας και το τηλεσκοπικό στέλεχος συνδέονται με τη συσκευή καθαρισμού πυθμένα, η βαλβίδα του φίλτρου άμμου για τον καθαρισμό του πυθμένα τίθεται στη θέση «Φιλτράρισμα» και ο καθαρισμός μπορεί να ξεκινήσει.

Τοποθετήστε την πλάκα αναρρόφησης στο σκίμερ, περάστε τον σωλήνα πάνω στην πλάκα αναρρόφησης και ενεργοποιήστε ξανά το φίλτρο άμμου. Εάν παρ' όλα αυτά μπει αέρας στο σύστημα φίλτρανσης, πρέπει να απενεργοποιήσετε την αντλία της πισίνας και να απαερώσετε ξανά τη συσκευή καθαρισμού – το σύστημα φίλτρανσης κατά κανόνα απαερώνεται μόνο του. Για την αναρρόφηση κινήστε αργά και ομοιόμορφα (η υπερβολικά γρήγορη κίνηση μπορεί να ανασηκώσει τους ρύπους) τη βούρτσα σας πάνω στον πυθμένα της πισίνας. Στα φίλτρα άμμου χωρίς προφίλτρο, το σκίμερ με καλάθι είναι απαραίτητη προϋπόθεση!

Εάν μειωθεί η απόδοση του φίλτρου, οι αιτίες μπορεί να είναι οι εξής:

• Η άμμος στο φίλτρο είναι λερωμένη – ξεπλύντε το φίλτρο με αντίστροφη ροή.
• Η αντλία αναρροφά αέρα (φυσαλίδες αέρα από την πλευρά επιστροφής) – ελαττωματικοί σωλήνες, ελέγξτε τους σφιγκτήρες.
• Το σκίμερ λαμβάνει πολύ λίγο νερό – ελέγξτε τη στάθμη του νερού και, εάν χρειάζεται, ανεβάστε την.
• Το καλάθι του σκίμερ είναι βρώμικο – καθαρίστε το.
• Το καλάθι του προφίλτρου της αντλίας φίλτρανσης είναι λερωμένο – καθαρίστε το.

Χειμερινό κλείσιμο

Όλες οι ενσωματωμένες πισίνες πρέπει τον χειμώνα να παραμένουν μερικώς γεμάτες με νερό, ώστε να εξισορροπείται η εξωτερική πίεση.

Πρώτα η τιμή pH πρέπει να ρυθμιστεί στο 7,0 και τυχόν θολούρα του νερού ή ανάπτυξη φυκιών να αντιμετωπιστεί με σοκ χλωρίωση.

Στη συνέχεια η στάθμη του νερού πρέπει να χαμηλώσει περίπου 10 cm κάτω από τα ακροφύσια επιστροφής και οι σωλήνες και το σύστημα φίλτρανσης (νερό και χαλαζιακή άμμος) να αδειάσουν. Τα ακροφύσια επιστροφής μπορούν να κλείσουν με χειμερινά πώματα.

Εάν στην πισίνα υπάρχουν ενσωματωμένοι προβολείς, η στάθμη του νερού πρέπει να είναι είτε κάτω από αυτούς είτε πάνω από αυτούς.

Μετά το χαμήλωμα προσθέστε χειμερινό προστατευτικό προϊόν στο νερό. Για να αποτραπεί η πίεση του πάγου στα τοιχώματα της πισίνας, συνιστάται η τοποθέτηση μαξιλαριών πίεσης πάγου.

Οδηγίες ασφαλείας

Γενικά προστατευτικά μέτρα:

Άμεση βοήθεια σε περίπτωση ατυχήματος κατά την κολύμβηση:

Οδηγίες τεχνικής ασφάλειας:

Παρακαλούμε διαβάστε προσεκτικά όλες τις πληροφορίες πριν από τη χρήση της πισίνας και ρωτήστε, εάν κάτι δεν είναι σαφές. Τηρείτε τις συστάσεις. Εξυπηρετούν την ασφάλειά σας και την ασφάλεια των χρηστών της πισίνας. Παρακαλούμε φυλάξτε προσεκτικά αυτό το έγγραφο, ώστε να μπορείτε να το χρησιμοποιήσετε ξανά αργότερα.

Παρακάτω περιγράφονται – χωρίς αξίωση πληρότητας – τυπικοί κίνδυνοι κατά τη χρήση της πισίνας. Δεν καλύπτονται όλοι οι κίνδυνοι σε κάθε πιθανή μεμονωμένη περίπτωση. Γι' αυτό σε όλες τις δραστηριότητες γύρω από την πισίνα και μέσα σε αυτήν χρησιμοποιείτε την κοινή λογική.

Ασφάλεια όσων δεν ξέρουν κολύμπι:

• Βεβαιωθείτε ανά πάσα στιγμή ότι οι μη κολυμβητές και οι χρήστες με περιορισμένες κολυμβητικές ικανότητες – ιδίως τα μικρά παιδιά – επιβλέπονται από άτομο που μπορεί, εάν χρειαστεί, να τους σώσει και να καλέσει βοήθεια.
• Για να αποφευχθούν παρεξηγήσεις στην επικοινωνία: ορίστε ένα άτομο ικανό να βοηθήσει, που θα επιβλέπει διαρκώς την πισίνα κατά τη χρήση.
• Όσοι δεν ξέρουν κολύμπι και τα άτομα με περιορισμένες κολυμβητικές δεξιότητες πρέπει να φορούν ατομικά μέσα προστασίας (φουσκωτά μπρατσάκια κ.ά.) κατά τη χρήση της πισίνας.
• Παρακαλούμε απομακρύνετε τα παιχνίδια από την πισίνα και τον περιβάλλοντα χώρο της όταν η πισίνα δεν χρησιμοποιείται ή δεν επιβλέπεται. Έτσι αποτρέπετε τα παιδιά από το να έλκονται από αυτά.

Ασφαλής πρόσβαση στην πισίνα:

Εάν το μέσο πρόσβασης (σκάλα) δεν μπορεί να ανυψωθεί ή να διπλωθεί, και για να αποτραπεί η απροσδόκητη πρόσβαση παιδιών στην πισίνα και ο πνιγμός, σας συνιστούμε να ασφαλίσετε την πρόσβαση στην πισίνα με συσκευή ασφαλείας.

Διατάξεις ασφαλείας:

Οι συσκευές ασφαλείας μπορούν όχι μόνο να αποτρέψουν την απροσδόκητη πρόσβαση παιδιών στην πισίνα και έτσι να αποτρέψουν τον πνιγμό. Προστατεύουν επίσης, γενικά, από την ανεπίτρεπτη πρόσβαση στην πισίνα. Γι' αυτό σας συνιστούμε να μην παραιτηθείτε από πρόσθετα μέσα ασφαλείας. Ανάλογα με τις ατομικές συνθήκες, αυτό μπορεί να είναι για παράδειγμα περίφραξη, κάλυμμα με ειδική προστασία από ατυχήματα, υπερκατασκευή ή σύστημα συναγερμού.

Επιπλέον σας συνιστούμε να ασφαλίσετε τις πόρτες και τα παράθυρα του σπιτιού σας, καθώς και την πρόσβαση στο οικόπεδο, ώστε να αποφευχθεί η μη εξουσιοδοτημένη πρόσβαση στην πισίνα.

Εξοπλισμός ασφαλείας:

• Σας συνιστούμε να κρατάτε εξοπλισμό διάσωσης (για παράδειγμα σωσίβιο) κοντά στην πισίνα.
• Βεβαιωθείτε ότι κοντά στην πισίνα υπάρχει λειτουργικό τηλέφωνο και κατάλογος με τηλέφωνα έκτακτης ανάγκης, ώστε σε περίπτωση έκτακτης ανάγκης να μπορεί να κληθεί γρήγορα βοήθεια.

Ασφαλής χρήση της πισίνας:

• Ενθαρρύνετε όλους τους χρήστες της πισίνας – ιδίως τα παιδιά – να μάθουν κολύμπι.
• Μάθετε τα μέτρα πρώτων βοηθειών (καρδιοαναπνευστική ανάνηψη) και ανανεώνετε τακτικά όσα μάθατε. Αυτό μπορεί σε έκτακτη ανάγκη να κάνει τη διαφορά και να σώσει μια ζωή.
• Εξηγήστε σε όλους τους χρήστες – συμπεριλαμβανομένων των παιδιών – πριν από τη χρήση της πισίνας τι πρέπει να κάνουν σε έκτακτη ανάγκη.
• Ποτέ μην πηδάτε σε ρηχά νερά. Αυτό μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο.
• Μη χρησιμοποιείτε την πισίνα εάν βρίσκεστε υπό την επήρεια αλκοόλ ή φαρμάκων που μπορεί να επηρεάσουν την ικανότητα ασφαλούς χρήσης της πισίνας.
• Εάν η πισίνα είναι εξοπλισμένη με κάλυμμα: πριν από τη χρήση της πισίνας βεβαιωθείτε ότι το κάλυμμα είναι πλήρως ανοιχτό, αντίστοιχα πλήρως αφαιρεμένο από την επιφάνεια του νερού.
• Για να προστατευθούν οι χρήστες της πισίνας από ασθένειες που μεταδίδονται μέσω του νερού, πρέπει να φροντίζετε ώστε το νερό να είναι πάντα επεξεργασμένο και υγιεινά ασφαλές. Για τον σκοπό αυτό τηρείτε τις οδηγίες και τα στοιχεία για την επεξεργασία του νερού.
• Αποθηκεύετε χημικά και προϊόντα φροντίδας του νερού (για παράδειγμα προϊόντα επεξεργασίας νερού, καθαρισμού ή απολύμανσης) μακριά από παιδιά.
• Οι αφαιρούμενες σκάλες πρέπει να τοποθετούνται σε οριζόντια επιφάνεια.

Τοποθετήστε τις ακόλουθες πινακίδες ασφαλείας σε ευδιάκριτο σημείο, σε απόσταση έως 2 μέτρων κοντά στην πισίνα:
