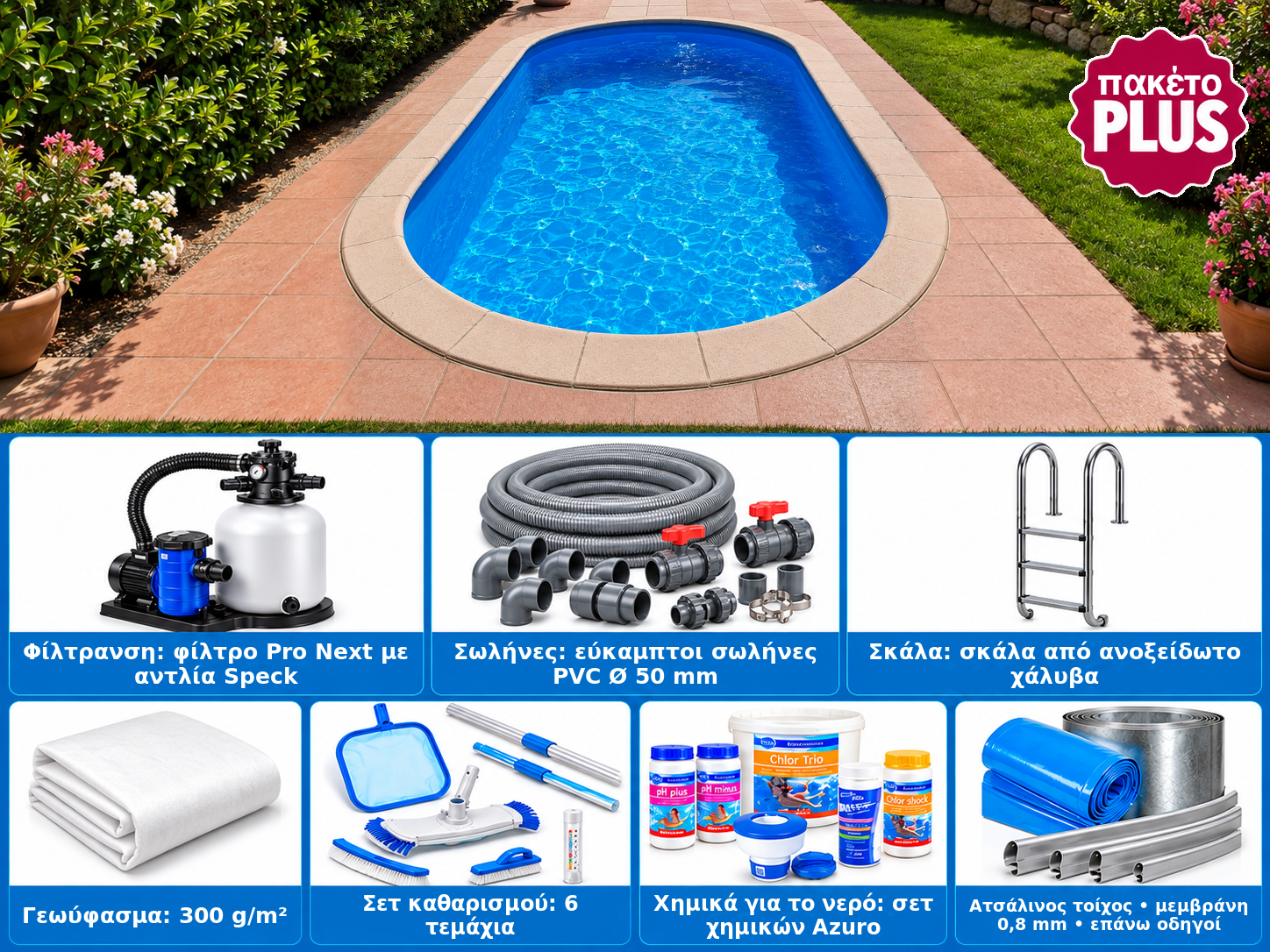

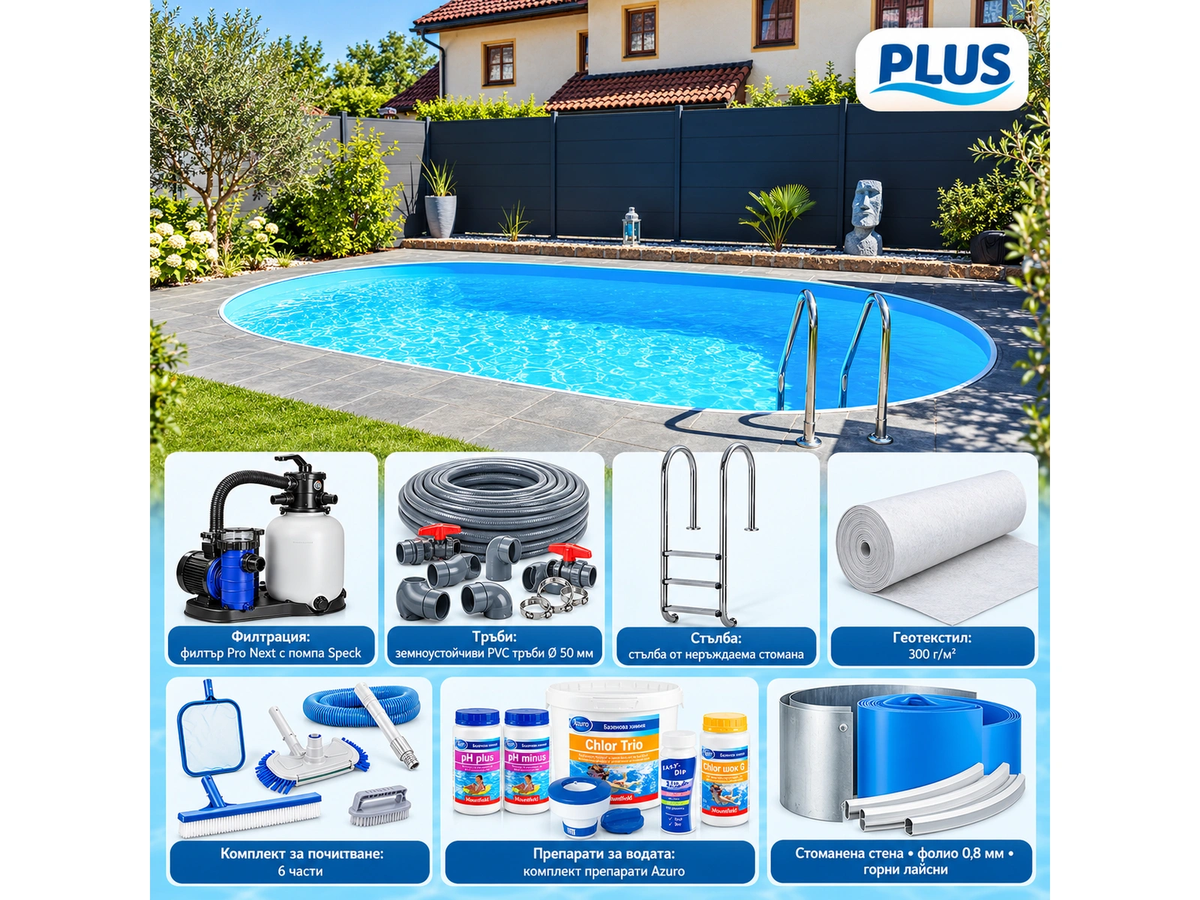

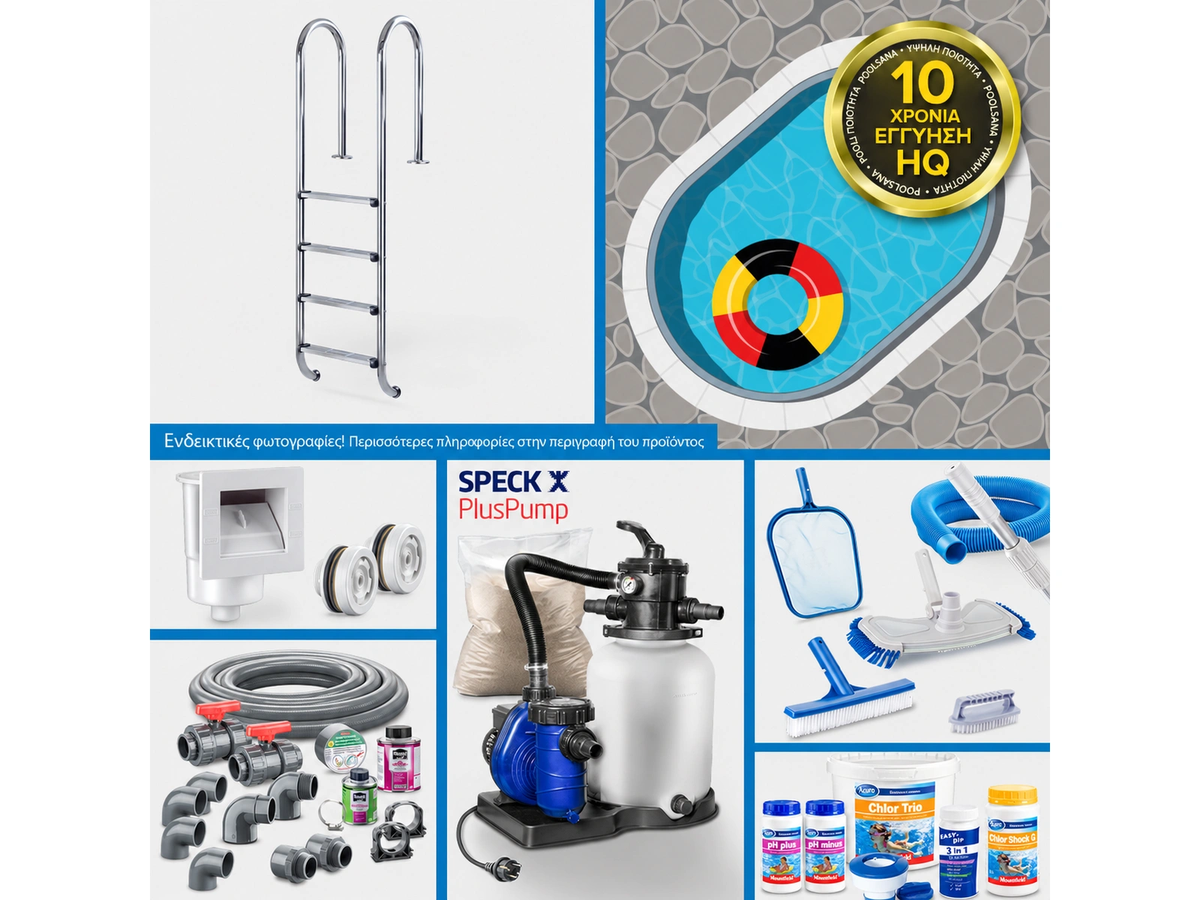

Οβάλ πισίνα για ενσωμάτωση στο έδαφος MTH Atlantic 4 DL 8,00×4,00 m – φτιάξ’ το μόνος σου, πακέτο PLUS

Σημαντικές οδηγίες

Παρακαλούμε διαβάστε πρώτα προσεκτικά ολόκληρες τις οδηγίες σε όλα τα σημεία τους και τηρήστε όλες τις υποδείξεις. Τα σχήματα και τα γραφήματα σε αυτές είναι εν μέρει συμβολικές και ενδεικτικές απεικονίσεις και χρησιμεύουν για γενική εποπτεία.

Τα περιγραφόμενα βήματα τοποθέτησης ισχύουν μόνο για οβάλ πισίνες.

Διαστάσεις των πισινών:

• 3,00 × 4,90 m
• 3,20 × 5,25/5,30 m
• 3,20 × 6,00 m
• 3,50 × 7,00 m
• 4,00 × 8,00 m

Εικ. 1

Πριν από την έναρξη της τοποθέτησης ελέγξτε αν η πισίνα είναι πλήρης. Ελέγξτε όλα τα εξαρτήματα για άψογη κατάσταση. Διατηρείται το δικαίωμα αλλαγών υπό την έννοια της τεχνικής προόδου.

Προετοιμασία της πισίνας για το χειμώνα

Σύμφωνα με τους κανονισμούς, η πισίνα και όλα τα μεγάλα μεταλλικά μέρη πρέπει να συνδεθούν στην ισοδυναμική σύνδεση από αδειοδοτημένη ηλεκτρολογική εταιρεία.

Για τον σκοπό αυτό μπορείτε να τρυπήσετε το χαλύβδινο τοίχωμα στο κάτω μέρος του (στη συνέχεια σφραγίστε το ξανά με σπρέι ψευδαργύρου ή πλαστικό χρώμα) και να στερεώσετε καλώδιο γείωσης σε μεταλλική βίδα. Από εκεί το καλώδιο οδηγείται σε ηλεκτρόδιο γείωσης.

Προκαταρκτικές πληροφορίες

Εξαρτήματα της πισίνας

Τα επιμέρους εξαρτήματα των εκδόσεων μπορεί να διαφέρουν στην εμφάνιση, χωρίς αυτό να επηρεάζει τη λειτουργία τους.

• Προφίλ σύνδεσης για το χαλύβδινο τοίχωμα
• Σωληνίσκοι σύνδεσης, άνω ράγα
• Χαλύβδινο τοίχωμα
• Σωληνίσκοι σύνδεσης, κάτω ράγα
• Λάινερ
• Τμήματα της άνω ράγας
• Τμήματα της κάτω ράγας

Εικ. 2

Βασική σχηματική απεικόνιση (ενδεικτική, συμβολική)

Εικ. 3

• 1) Πλευρά του σκίμερ (σε ορισμένες πισίνες το ακροφύσιο εισόδου βρίσκεται επίσης στην ίδια πλευρά)
• 2) Πλευρά των ακροφυσίων (ενδεχομένως και συσκευή αντίρροιας)
• 3) Ενδεχομένως προβολέας (που φωτίζει προς τα πλάγια, εκτός της ζώνης παραμονής)
• 4) Λάινερ
• 5) Ατσάλινο τοίχωμα
• 6) Οικοδομική μεμβράνη + πολυστυρένιο
• 7) Προφίλ σύνδεσης, χαλύβδινο τοίχωμα
• 8) Τοίχωμα αντιστήριξης (οπλισμένο)
• 9) Οπλισμένη πλάκα σκυροδέματος με λειασμένη επιφάνεια
• 10) Αποστράγγιση
• 11) Χαλίκι (υπόστρωμα)

Χώρος για την πισίνα

Η πισίνα πρέπει, αν είναι δυνατόν, να βρίσκεται στον ήλιο, όχι πολύ μακριά από το σπίτι. Το σκίμερ (ο επιφανειακός αναρροφητήρας) πρέπει να τοποθετηθεί προς την κατεύθυνση του επικρατούντος ανέμου, ώστε οι ρύποι στην επιφάνεια του νερού να οδηγούνται προς το σκίμερ. Πιο σημαντικό ωστόσο είναι το σκίμερ να τοποθετηθεί στην πλευρά που βρίσκεται πιο κοντά στο σύστημα φίλτρανσης.

Εάν προβλέπεται κάλυψη της πισίνας, πρέπει να ληφθεί υπόψη ως προς τη θέση· τότε η πισίνα, κατά το δυνατόν, δεν πρέπει να τοποθετηθεί ακριβώς μπροστά από το παράθυρο του σαλονιού. Περισσότερα για την κατασκευαστική προετοιμασία για κάλυψη – στην ενότητα 3.3.

Χώρος για το σύστημα φίλτρανσης

Το σύστημα φίλτρανσης κατά κανόνα πρέπει να τοποθετείται όσο το δυνατόν πιο κοντά στην πισίνα, ενώ είναι πιο ευνοϊκό ο σωλήνας αναρρόφησης (ο σωλήνας του σκίμερ) να είναι πιο κοντός από τον σωλήνα κατάθλιψης (τον σωλήνα των ακροφυσίων).

Το σύστημα φίλτρανσης μπορεί, κατ' επιλογή, να τοποθετηθεί σε φρεάτιο, μέσα στο σπίτι ή σε μικρό κηπόσπιτο κ.λπ. Σε περίπτωση τοποθέτησης μέσα στο σπίτι ή σε φρεάτιο πρέπει να προβλεφθεί σιφόνι δαπέδου για το νερό που ενδεχομένως διαρρεύσει. Πρέπει επίσης να απομακρύνεται το νερό της ανάστροφης πλύσης – κατά μέσο όρο κάθε 1 – 2 εβδομάδες περίπου 200 l. Αυτό μπορεί να γίνει με μόνιμη σύνδεση στην αποχέτευση ή, εφόσον χρειάζεται, με σωλήνα που κατευθύνεται σε κατάλληλη αποχέτευση.

Εάν η μονάδα φίλτρανσης βρίσκεται ψηλότερα από τη στάθμη του νερού, πρέπει οπωσδήποτε να προσέξετε ώστε η αντλία να είναι αυτοεκκινούμενη. Επιπλέον πρέπει να τηρούνται τα αντίστοιχα στοιχεία του κατασκευαστή για το μέγιστο ύψος αναρρόφησης.

Στην επιλογή της θέσης για το σύστημα φίλτρανσης σημαντικό ρόλο παίζει και ο προγραμματισμένος τρόπος θέρμανσης. Εάν η πισίνα θα θερμαίνεται με ηλιακό σύστημα απορροφητών, το σύστημα φίλτρανσης πρέπει να τοποθετηθεί, εφόσον είναι δυνατόν, κοντά στη θέση του ηλιακού απορροφητή. Ακόμη και εάν προβλέπεται αντλία θερμότητας αέρα-νερού, η οποία τοποθετείται σε εξωτερικό χώρο, συνιστάται να τοποθετηθεί στον κήπο και το σύστημα φίλτρανσης. Αντίθετα, σε περίπτωση σύνδεσης εναλλάκτη θερμότητας στην κεντρική θέρμανση, η τοποθέτηση του φίλτρου μέσα στο σπίτι είναι σχεδόν αναπόφευκτη.

Προετοιμασία της βάσης

Ο χώρος για την πισίνα πρέπει να ανταποκρίνεται στις στατικές απαιτήσεις και να είναι απολύτως επίπεδος· γι' αυτό τυχόν κλίσεις πρέπει να εκσκαφτούν. Σε πλαγιές σε καμία περίπτωση μην κάνετε επιχώσεις! Τα πρανή πρέπει να στερεωθούν με τοίχο αντιστήριξης.

Το έδαφος κάτω από την πισίνα πρέπει να είναι φυσικό και όχι επίχωση. Τα εδάφη επίχωσης πρέπει να συμπιεστούν, ώστε η πισίνα να μην καθίσει, ή να καταβληθεί μεγαλύτερη προσπάθεια για τη θεμελίωση. Σε περίπτωση αμφιβολίας συμβουλευτείτε ειδικό πολιτικό μηχανικό ή στατικό.

Ως βάση απαιτείται οπλισμένη πλάκα σκυροδέματος (εξαίρεση: σύστημα conZero), κάτω από αυτήν κατά κανόνα υπόστρωμα/σπασμένη πέτρα. Επιπλέον, κατά κανόνα συνιστάται σωλήνας αποστράγγισης.

Λάινερ πισίνας

Το λάινερ PVC της πισίνας είναι κατασκευασμένο από θερμοπλαστικό υλικό και παράγεται στο εργοστάσιο με ελαφρώς μειωμένο μέγεθος, δηλαδή ελαφρώς μικρότερο από την πισίνα, ώστε να λαμβάνονται υπόψη η διαστολή λόγω θερμοκρασίας και η πίεση του νερού. Γι' αυτό φροντίστε οπωσδήποτε να εγκαταστήσετε την πισίνα σε εξωτερικές θερμοκρασίες περίπου +15 °C έως +25 °C. Μην στερεώνετε το λάινερ υπό έντονο ήλιο, αλλά περιμένετε με τη στερέωση μέχρι αργά το απόγευμα.

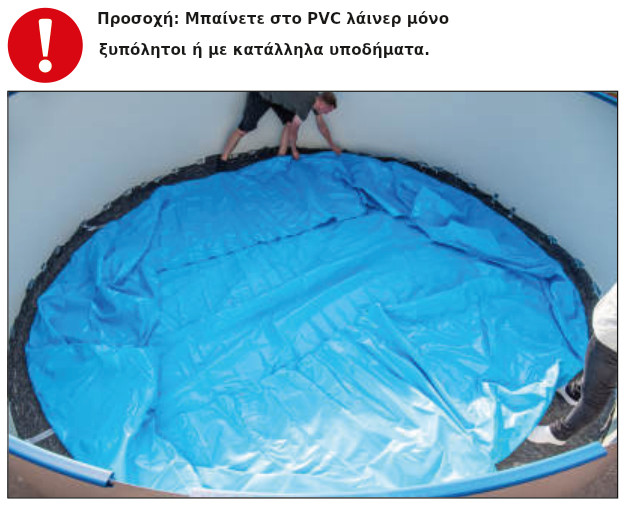

• Εάν η θερμοκρασία είναι πολύ υψηλή: το λάινερ είναι μαλακό, ελαστικό και πολύ μεγάλο.
• Εάν η θερμοκρασία είναι πολύ χαμηλή: το λάινερ είναι σκληρό, μη ελαστικό και πολύ μικρό (λόγω των ιδιοτήτων του υλικού σε πολύ χαμηλή θερμοκρασία, η μεμβράνη μπορεί να είναι έως Ø 50 cm μικρότερη από το προβλεπόμενο για αυτήν μέγεθος της πισίνας).

Κατασκευαστική προετοιμασία

Σχέδιο και διαστάσεις της πισίνας και του τοιχίου αντιστήριξης

Εικ. 4

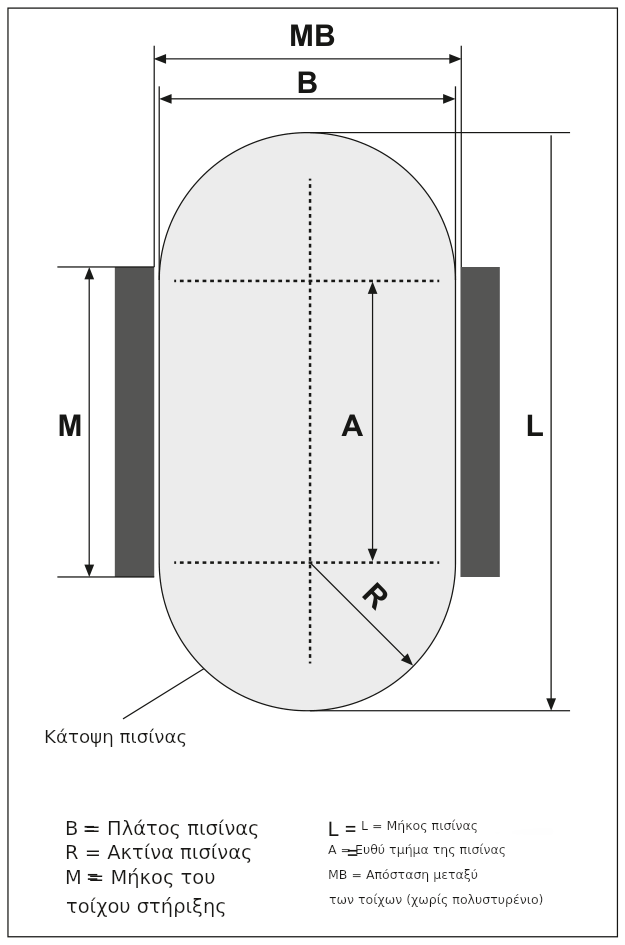

Σημάνσεις στο σχέδιο της πισίνας:

• B = πλάτος της πισίνας
• L = μήκος της πισίνας
• R = ακτίνα της πισίνας
• A = ευθύ τμήμα της πισίνας
• M = μήκος του τοιχίου αντιστήριξης
• MB = απόσταση μεταξύ των τοιχωμάτων (χωρίς πολυστυρένιο)

Διαστάσεις (Π × Μ / A / R / MB / M):

• 3,00 × 4,90 m: A = 1,90 m; R = 1,50 m; MB = 3,04 m; M = 2,10 m
• 3,20 × 5,25 m: A = 2,05 m; R = 1,60 m; MB = 3,24 m; M = 2,25 m
• 3,20 × 6,00 m: A = 2,80 m; R = 1,60 m; MB = 3,24 m; M = 3,00 m
• 3,50 × 7,00 m: A = 3,50 m; R = 1,75 m; MB = 3,54 m; M = 3,70 m
• 4,00 × 8,00 m: A = 4,00 m; R = 2,00 m; MB = 4,04 m; M = 4,20 m

Εκσκαφή

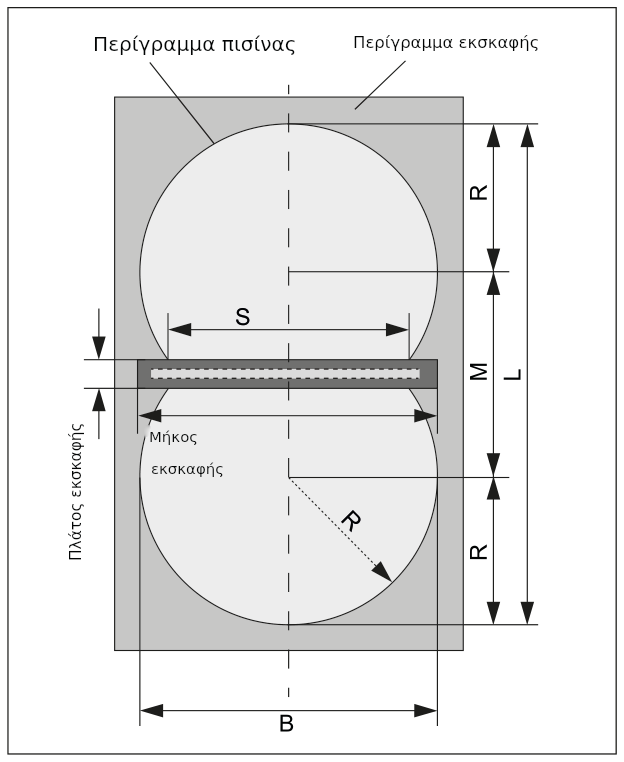

Στις πισίνες με 2 ακροφύσια απέναντι από το σκίμερ: κατά την εκσκαφή πρέπει να λάβετε υπόψη ότι στα στρογγυλεμένα τμήματα και στη μία μακριά πλευρά πρέπει να προβλεφθεί χώρος εργασίας τουλάχιστον 50 cm, ώστε τα ενσωματούμενα εξαρτήματα να μπορούν αργότερα να τοποθετηθούν στο τοίχωμα της πισίνας και να συνδεθούν με σωλήνες. Στην άλλη μακριά πλευρά αρκεί απόσταση περίπου 30 cm (βλ. εικ. 5).

Ήδη εδώ πρέπει να σημειωθεί ότι η μεταγενέστερη επίχωση απευθείας πίσω από τα χαλύβδινα τοιχώματα (εκτός από τη ζώνη των τοιχίων αντιστήριξης) πρέπει να γίνει με φτωχό σκυρόδεμα με στρώση 15 – 30 cm· περισσότερες πληροφορίες σχετικά – στην ενότητα 5.

Εικ. 5

Συνιστώμενες διαστάσεις εκσκαφής (για πισίνες με 2 ακροφύσια), Π × Μ:

• Πισίνα 3,00 × 4,90 m – εκσκαφή 4,30 × 5,90 m
• Πισίνα 3,20 × 5,25 m – εκσκαφή 4,50 × 6,30 m
• Πισίνα 3,20 × 6,00 m – εκσκαφή 4,50 × 7,00 m
• Πισίνα 3,50 × 7,00 m – εκσκαφή 4,80 × 8,00 m
• Πισίνα 4,00 × 8,00 m – εκσκαφή 5,30 × 9,00 m

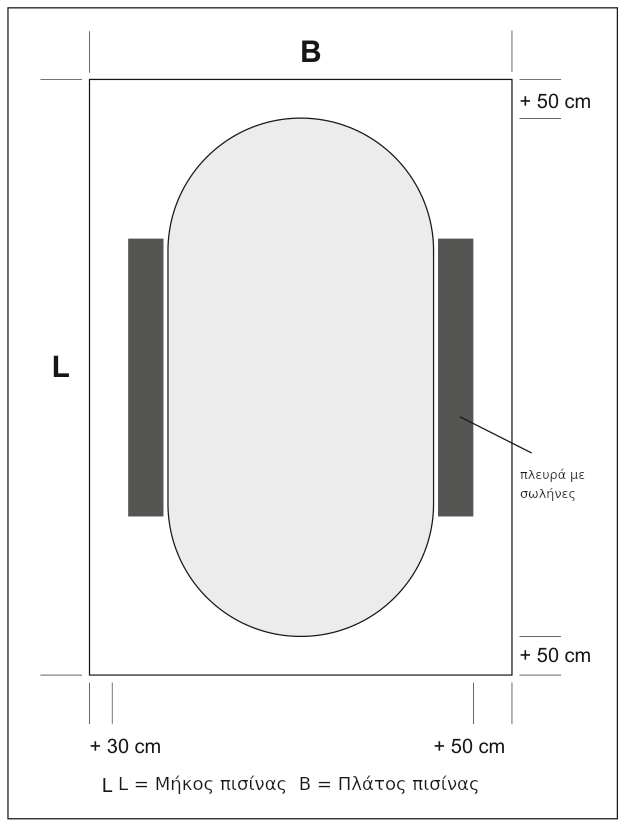

Στη μία μακριά πλευρά, σύμφωνα με το σχέδιο, πρέπει να προβλεφθεί περισσότερος χώρος για τη διέλευση των σωληνώσεων. Αυτή μπορεί να είναι κατ' επιλογήν η αριστερή ή η δεξιά μακριά πλευρά, ανάλογα με τις τοπικές συνθήκες (π.χ. τη θέση της μονάδας φίλτρανσης).

Στις πισίνες με ένα ακροφύσιο, το οποίο βρίσκεται στην ίδια στενή πλευρά με το σκίμερ, ώστε οι σωληνώσεις να περνούν μόνο από τη μία στενή πλευρά, αρκεί απόσταση περίπου 30 cm από τις δύο μακριές πλευρές. Επίσης, στην εκσκαφή της απέναντι στενής πλευράς η απόσταση μπορεί να μειωθεί στα 30 cm.

Για ευκολία ο λάκκος κατασκευής συνήθως σκάβεται ορθογώνιος. Φυσικά, μπορεί να σκαφτεί και ακολουθώντας το περίγραμμα της πισίνας (με κατάλληλη απόσταση).

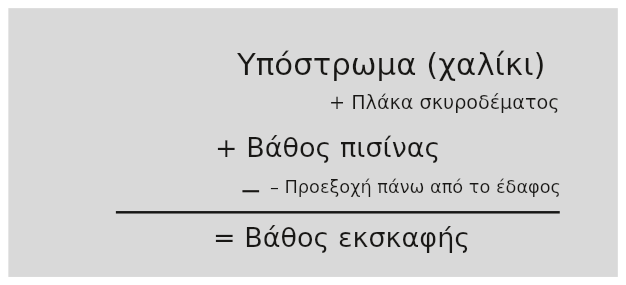

Το βάθος του λάκκου κατασκευής εξαρτάται από το πάχος της πλάκας σκυροδέματος και του υποστρώματος (σπασμένη πέτρα), καθώς και από το βάθος της πισίνας και την ανύψωσή της πάνω από το έδαφος. Ο τύπος είναι:

Το πάχος της πλάκας σκυροδέματος είναι συνήθως 20 cm και του υποστρώματος περίπου 15 cm (το ακριβές πάχος καθορίζεται από την κατασκευαστική εταιρεία που εκτελεί το έργο ανάλογα με τη βάση).

Η ανύψωση της πισίνας πάνω από το έδαφος μπορεί να είναι το πολύ 1/3 του συνολικού ύψους. Συνήθως το επάνω χείλος της πισίνας εξισώνεται με το επίπεδο του εδάφους και στη συνέχεια το χείλος της πισίνας καλύπτεται με πέτρες για το χείλος (βλ. εικ. 6).

Εικ. 6

Για τον σκοπό αυτό συνιστάται στο αντίστοιχο σημείο να προβλεφθεί μεγάλος πλαστικός σωλήνας ή παρόμοιο με εσωτερική διάμετρο τουλάχιστον 160 mm.

Επίσης, εάν χρειάζεται, πρέπει να ανοιχτούν κανάλια για τις ηλιακές σωληνώσεις (από το σύστημα φίλτρανσης έως τον ηλιακό συλλέκτη) και για τα ηλεκτρικά καλώδια.

Πλάκα σκυροδέματος

Μετά την εκσκαφή και την αποστράγγιση (εφόσον χρειάζεται τοποθέτηση αποστραγγιστικού/υποστρωματικού στρώματος) κατασκευάζεται πρώτα πλάκα σκυροδέματος (C25/30) με οπλισμό (χαλύβδινα πλέγματα οπλισμού Q188A). Συνιστούμε πάχος πλάκας 20 cm, αλλά το ακριβές πάχος – όπως και αυτό του υποστρωματικού στρώματος – πρέπει να καθοριστεί από τεχνικό οικοδομικών έργων.

Εικ. 7

Ελάχιστες διαστάσεις της πλάκας, Π × Μ:

• Πισίνα 3,00 × 4,90 m – πλάκα 3,70 × 5,10 m
• Πισίνα 3,20 × 5,25 m – πλάκα 3,90 × 5,50 m
• Πισίνα 3,20 × 6,00 m – πλάκα 3,90 × 6,20 m
• Πισίνα 3,50 × 7,00 m – πλάκα 4,20 × 7,20 m
• Πισίνα 4,00 × 8,00 m – πλάκα 4,70 × 8,20 m

Η πλάκα σκυροδέματος μπορεί να κατασκευαστεί είτε ορθογώνια είτε σύμφωνα με το σχήμα της πισίνας.

Είναι από δομικό χάλυβα 8 mm, είναι λυγισμένες υπό γωνία και έχουν μέγεθος περίπου 25 × 50 cm. Είναι προτιμότερο να πάρετε ένα από τα κοίλα μπλοκ για τον τοίχο αντιστήριξης και να πιέσετε ένα δείγμα του μελλοντικού τοιχώματος μέσα στο υγρό σκυρόδεμα. Σε καθέναν από τους ήδη ορατούς εσωτερικούς θαλάμους των αποτυπωμάτων οι γωνιακές ράβδοι οπλισμού τοποθετούνται στη μέση (βλ. εικ. 7 και εικ. 8).

Εικ. 8

Η πλάκα σκυροδέματος πρέπει να τριφτεί όσο το δυνατόν πιο λεία. Λίγες ημέρες πριν από την τοποθέτηση της πισίνας, οι ανωμαλίες πρέπει να εξομαλυνθούν με αυτοεπιπεδούμενο στόκο, ώστε να επιτευχθεί καλή εμφάνιση και το λάινερ αργότερα να μην αφήνει αποτυπώματα.

Σε περίπτωση προγραμματισμένου καλύμματος πισίνας παρακαλούμε λάβετε υπόψη: εάν αμέσως ή αργότερα θα τοποθετηθεί κινητό κάλυμμα πισίνας, συνιστούμε στην περιοχή των διαμήκων ραγών να κατασκευαστεί θεμελίωση (σημειακή ή λωριδωτή), ιδίως εάν το κάλυμμα θα βρίσκεται στην περιοχή της σημερινής εκσκαφής της πισίνας.

Εικ. 9

• 1 – λωριδωτά θεμέλια σκυροδέματος, συνδεδεμένα με την πλάκα σκυροδέματος
• 2 – σημειακά θεμέλια για την κάλυψη
• 3 – ράγες της κάλυψης

Σε αυτή την περίπτωση κάποια καθίζηση της βάσης τα πρώτα χρόνια είναι φυσιολογική, αλλά με κάλυψη οδηγεί σε προβλήματα. Γι' αυτό συνιστούμε σημειακή θεμελίωση σε απόσταση περίπου 150 cm.

Για τον σκοπό αυτό πρέπει να γίνει αντίστοιχη εκσκαφή. Η πλάκα σκυροδέματος πρέπει να επεκταθεί σε λωρίδες προς τα προβλεπόμενα σημειακά θεμέλια, ώστε να επιτευχθεί στατική σύνδεση. Στη συνέχεια, για κάθε σημειακό θεμέλιο τοποθετείται σωλήνας διαμέτρου περίπου 20 cm και γεμίζεται με σκυρόδεμα.

Το ύψος του σωλήνα πρέπει να καθοριστεί έτσι ώστε να μπορούν να τοποθετηθούν από πάνω και οι πλάκες γύρω από την πισίνα. Ανάμεσα στα πεδιλοδοκούς σημειακής έδρασης αρκεί να κατασκευαστεί μια λωρίδα από άοπλο σκυρόδεμα και πάνω σε αυτήν να τοποθετηθούν οι περιβάλλουσες πλάκες. Στις μετωπικές πλευρές του καλύμματος αρκεί επίσης μια βάση από άοπλο σκυρόδεμα.

Κατασκευή των τοιχίων αντιστήριξης

Μόλις μπορεί να πατηθεί η πλάκα σκυροδέματος, κατασκευάζονται οι δύο πλευρικοί τοίχοι αντιστήριξης. Κάθε σειρά κοίλων μπλοκ γεμίζεται με σκυρόδεμα (C25/30) και οπλίζεται κατακόρυφα και οριζόντια με δομικό χάλυβα (Ø 8 mm). Κατά την οικοδόμηση προσέξτε τη μετατόπιση των αρμών και την ακριβή τήρηση της κατακορυφότητας και της οριζοντιότητας, καθώς και την ακριβή παραλληλία των δύο τοίχων αντιστήριξης.

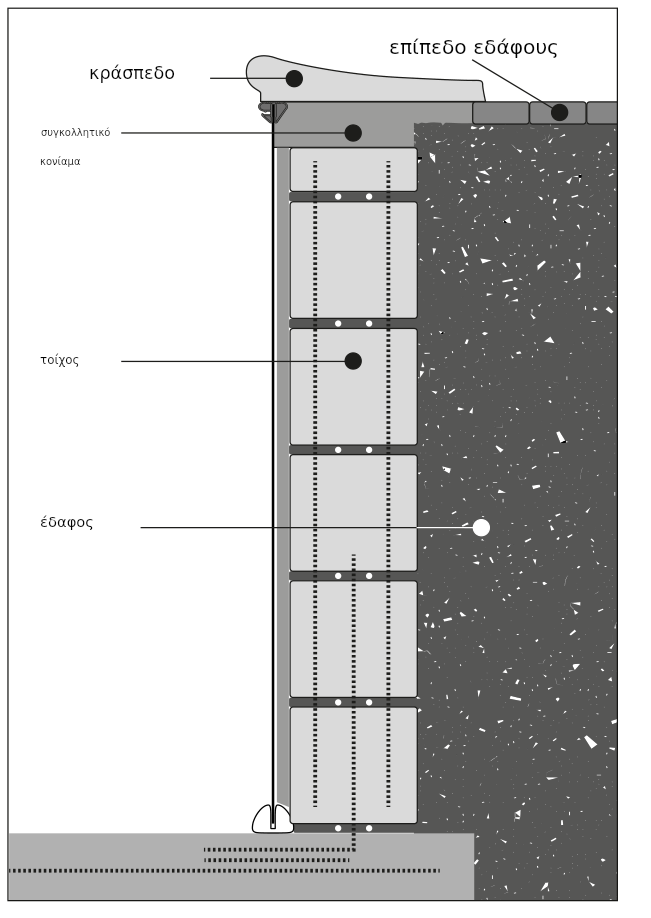

Το ύψος των τοίχων αντιστήριξης εξαρτάται από το ύψος της πισίνας· βλ. τα σκίτσα παρακάτω (εικ. 10 – 12). Το ύψος του τοίχου (με τούβλα στην κορυφή) είναι: για πισίνα 120 cm – 112 – 115 cm· για πισίνα 135 cm – 127 – 130 cm· για πισίνα 150 cm – 142 – 145 cm. Οι τοίχοι κατασκευάζονται από κοίλα μπλοκ 24 cm, με πάνω σειρές από τούβλα, οπλισμό (κατακόρυφο και οριζόντιο), θέση για προβολέα και φελιζόλ 2 cm στην εσωτερική πλευρά, πάνω στη σκυρόδετη πλάκα.

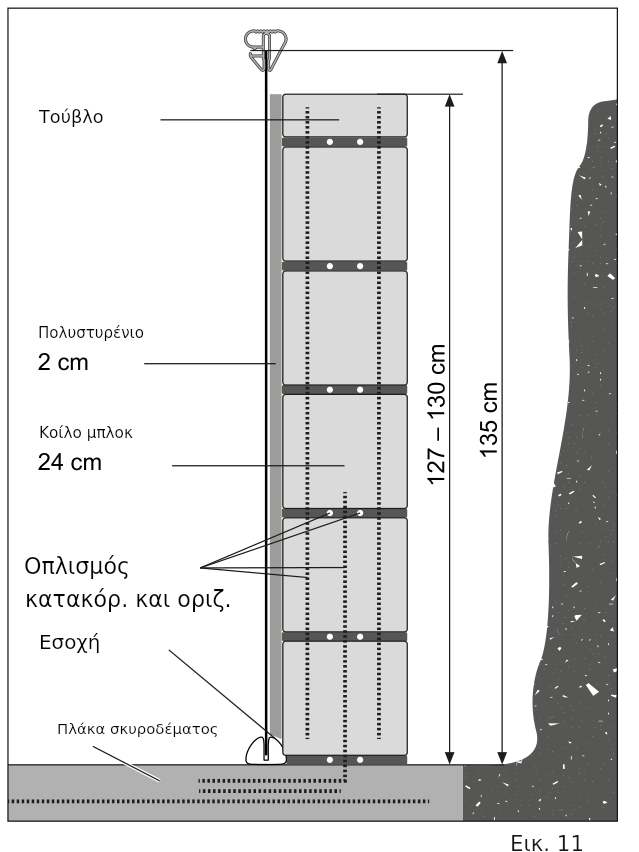

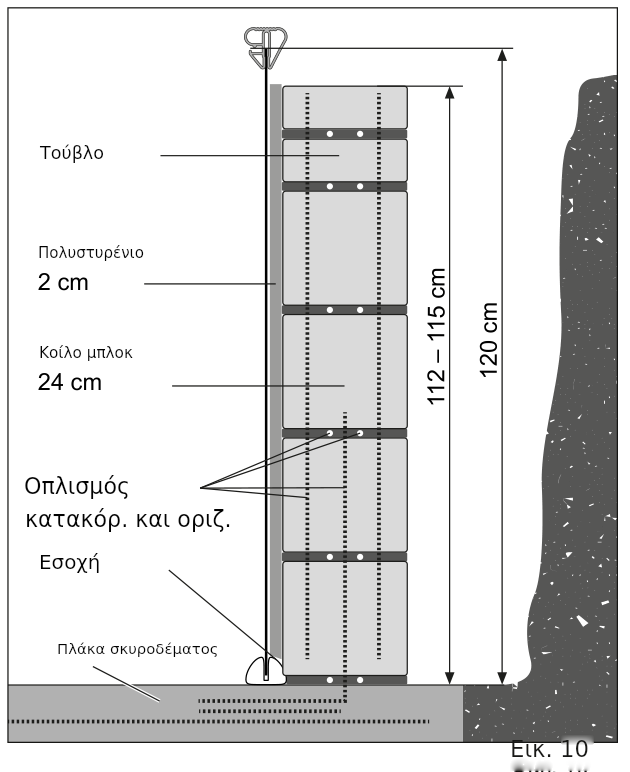

Εικ. 10Εικ. 11

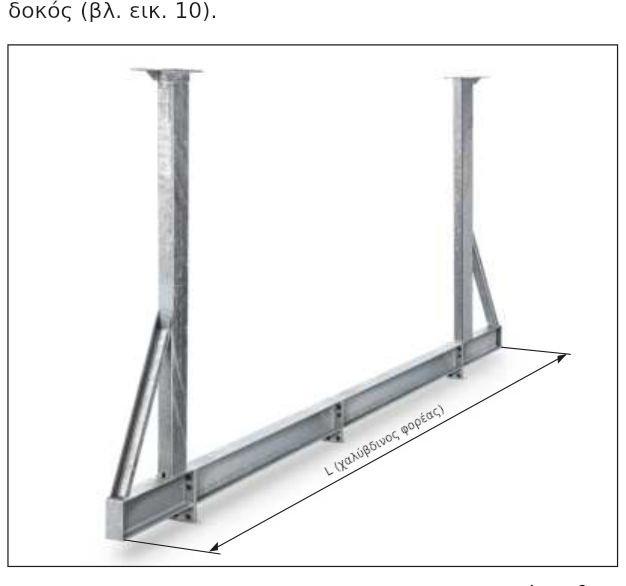

Για την ασφαλή στερέωση του ατσάλινου τοιχώματος στον τοίχο αντιστήριξης είναι χρήσιμο οι πάνω 1 – 2 σειρές πέτρας να εκτελούνται με συμπαγείς πέτρες, π.χ. τούβλα, καθώς εδώ οι βίδες στερέωσης, σύμφωνα με την εμπειρία, κρατούν καλύτερα. Εάν η στερέωση πρόκειται να γίνει σε γεμισμένα κοίλα μπλοκ, συνιστάται η χρήση ιδιαίτερα μακριών βιδών, ώστε να φτάσουν στον πυρήνα από σκυρόδεμα.

Ανάλογα με τον τύπο και την εκτέλεση της άνω ράγας (στην αλουμινένια άνω ράγα τοποθετείται επιπλέον και κορδόνι) το τελικό ύψος είναι έως περίπου 3 cm μεγαλύτερο από το αντίστοιχο αναγραφόμενο ύψος του χαλύβδινου τοιχώματος.

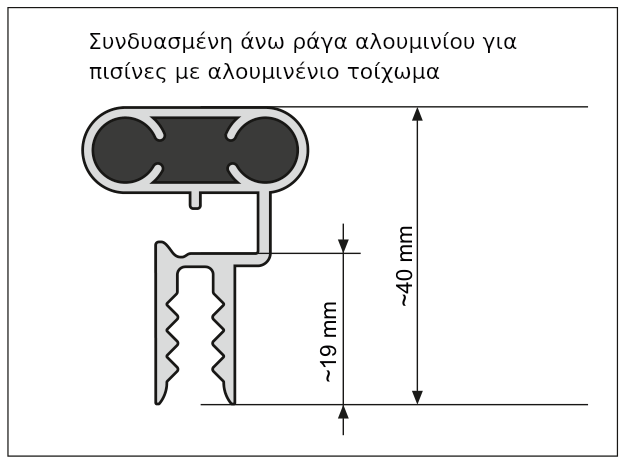

Συνδυαστική άνω ράγα από αλουμίνιο για πισίνες με αλουμινένιο τοίχωμα (περίπου 40 × 19 mm) και συνδυαστική άνω ράγα από πλαστικό (περίπου 37 × 34 mm):

Εικ. 13

Τα μήκη των τοιχωμάτων και οι αποστάσεις μεταξύ τους (όλες οι διαστάσεις και το σχέδιο σε αυτές – στην ενότητα 3.1):

• Πισίνα 3,00 × 4,90 m: απόσταση (MB) 3,04 m· μήκος (M) 2,10 m
• Πισίνα 3,20 × 5,25 m: απόσταση (MB) 3,24 m· μήκος (M) 2,30 m
• Πισίνα 3,20 × 6,00 m: απόσταση (MB) 3,24 m· μήκος (M) 3,00 m
• Πισίνα 3,50 × 7,00 m: απόσταση (MB) 3,54 m· μήκος (M) 3,70 m
• Πισίνα 4,00 × 8,00 m: απόσταση (MB) 4,04 m· μήκος (M) 4,20 m

Με κατάλληλη κόλλα για πολυστυρένιο κολλήστε στις εσωτερικές πλευρές των τοιχίων αντιστήριξης πλάκες πολυστυρενίου πάχους 20 mm· πάνω από την πλάκα σκυροδέματος αφήστε περίπου 25 mm ελεύθερα για τις κάτω ράγες (βλ. εικ. 15).

Εικ. 15

Υποβρύχιος φωτισμός (προαιρετικά)

Στην οβάλ πισίνα ο φωτισμός μπορεί να ενσωματωθεί είτε σε μία από τις μακριές πλευρές (προτεινόμενη λύση), είτε σε μία από τις στενές πλευρές. Τα επόμενα βήματα εγκατάστασης περιγράφουν την ενσωμάτωση στη μακριά πλευρά. Για φωτισμό στη στενή πλευρά βλ. ενότητα 4.4.3.

Τύποι προβολέων:

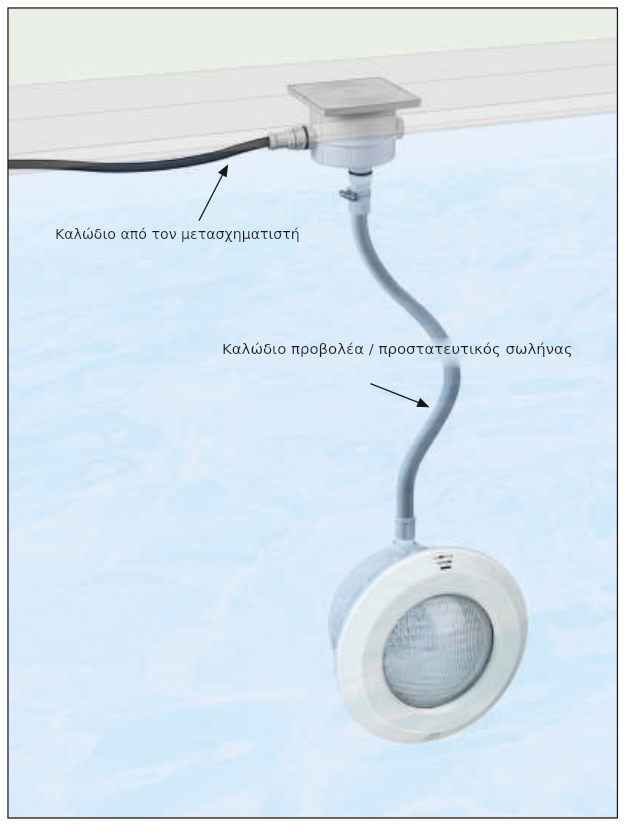

• Τυπική θήκη ενσωμάτωσης PAR56 – κατάλληλη μόνο για ενσωμάτωση στο πλευρικό τοιχίο αντιστήριξης (εικ. 16)
• Θήκη ενσωμάτωσης Compact – κατάλληλη για ενσωμάτωση στο πλευρικό τοιχίο αντιστήριξης και στις καμπύλες περιοχές της πισίνας (εικ. 17)

Εικ. 16Εικ. 17

Τυπική θήκη ενσωμάτωσης PAR56

Οδηγίες ενσωμάτωσης 1 και 2 θηκών προβολέων σε συνοπτική μορφή.

Θέση κατά την ενσωμάτωση 1 υποβρύχιου προβολέα – η θήκη τοποθετείται στο μέσο του τοιχίου αντιστήριξης (εικ. 18):

Εικ. 18

Το πλαίσιο φλάντζας της θήκης ενσωμάτωσης (με οπές για βίδες στην περίμετρο) πρέπει μπροστά να είναι στο ίδιο επίπεδο με το έτοιμο τοίχωμα (πολυστυρένιο), δηλαδή να προεξέχει 2 cm από το ακατέργαστο τοίχωμα (με πάχος πολυστυρενίου 2 cm).

Θέση κατά την ενσωμάτωση 2 υποβρύχιων προβολέων – σε απόσταση 50 cm από κάθε πλευρά του μέσου του τοιχίου αντιστήριξης (εικ. 19):

Εικ. 19

Τα πλαίσια φλάντζας των θηκών ενσωμάτωσης (με οπές για βίδες στην περίμετρο) πρέπει μπροστά να είναι στο ίδιο επίπεδο με το έτοιμο τοίχωμα (πολυστυρένιο), δηλαδή να προεξέχουν 2 cm από το ακατέργαστο τοίχωμα (με πάχος πολυστυρενίου 2 cm).

Ο σωλήνας καλωδίων οδηγείται προς τα πάνω και πίσω με ελαφριά καμπύλη, ώστε το κουτί διακλάδωσης του καλωδίου να μπορεί να τοποθετηθεί δίπλα στην πισίνα, πάνω από τη στάθμη του νερού (βλ. εικ. 21).

Θήκη ενσωμάτωσης Compact

Εάν θέλετε να ενσωματώσετε τους προβολείς Compact στις καμπύλες περιοχές της πισίνας, δεν χρειάζεται να προετοιμάσετε τίποτα στο τοίχωμα της πισίνας. Σε αυτή την περίπτωση τηρήστε τις υποδείξεις στην ενότητα 4.4.3.

Εάν ο προβολέας, αντίθετα, τοποθετείται στη μακριά πλευρά, και εδώ κατά την τοιχοποιία της θήκης πρέπει να προσέξετε το πλαίσιο της φλάντζας να είναι στο ίδιο επίπεδο με τον μελλοντικό τελικό τοίχο, δηλαδή να προεξέχει περίπου 2 cm από την τοιχοποιία. Προσέξτε η πίσω έξοδος σύνδεσης του προστατευτικού σωλήνα καλωδίου να είναι προς τα πάνω.

Τοποθέτηση της πισίνας

Η τοποθέτηση της πισίνας, ανάλογα με το μέγεθός της, πρέπει να γίνεται από 3 – 4 άτομα, μια μέρα χωρίς άνεμο. Συνιστούμε να φοράτε γάντια κατά την τοποθέτηση του χαλύβδινου τοιχώματος.

Σχεδιάστε εκ των προτέρων το περίγραμμα της πισίνας στο έδαφος. Τα ημικύκλια των καμπύλων τμημάτων σημαδεύονται καλύτερα με σχοινί που περνά γύρω από καρφί μπηγμένο στο μέσο της διαμέτρου. Σημαδέψτε τις γραμμές με μολύβι οικοδόμου ή κιμωλία.

Τις διαστάσεις της πισίνας, συμπεριλαμβανομένης της ακτίνας, δείτε στην εικ. 4 στην ενότητα 3.1.

Τοποθέτηση των κάτω ραγών προφίλ

Πρώτα συνδέστε τα ευθεία τμήματα των κάτω ραγών (πλάτος περίπου 20 mm). Τοποθετήστε τα ευθεία μέρη της κάτω ράγας απευθείας μπροστά από το τοίχωμα στη σχισμή από πολυστυρένιο και κατανείμετε τις ράγες ομοιόμορφα ως προς το μήκος του τοιχώματος.

Εικ. 24

Το τοίχωμα είναι λίγο μακρύτερο. Στη συνέχεια συνδέστε τα καμπύλα τμήματα της κάτω ράγας και συμπληρώστε με αυτά τα καμπύλα μέρη των στενών πλευρών. Προσανατολιστείτε με το σημαδεμένο σχέδιο.

Ελέγξτε προσεκτικά τις διαστάσεις και τη συμμετρία και, εάν χρειαστεί, κονταίνετε 1 – 2 κάτω ράγες αντίστοιχα.

Παράδειγμα κάτω προφίλ:

Εικ. 25

Εικ. 26

Τοποθέτηση του χαλύβδινου τοιχώματος

Εικ. 27

Για να μπείτε στην πισίνα, θα χρειαστείτε σκάλα για τη συνέχεια της εγκατάστασης. Ωστόσο, αργότερα, κατά την τοποθέτηση του λάινερ, πρέπει να προσέξετε ώστε αυτή η σκάλα εργοταξίου να μην προκαλέσει ζημιά στο λάινερ.

Επιπλέον, πριν από την τοποθέτηση του τοιχώματος της πισίνας, φέρτε το διπλωμένο λάινερ στο εσωτερικό της πισίνας.

Μαζί με τους βοηθούς σας τοποθετήστε το ατσάλινο τοίχωμα περίπου στο σημείο όπου αργότερα θα τοποθετηθεί το σκίμερ (ο επιφανειακός αναρροφητήρας), πάνω σε χοντρές σανίδες και χαρτόνια, ώστε να μπορείτε να το τραβάτε ευκολότερα κατά το ξετύλιγμα. Σε καμία περίπτωση μην τραβάτε το ατσάλινο τοίχωμα πάνω στο δάπεδο από σκυρόδεμα κατά το ξετύλιγμα, καθώς αυτό μπορεί να το καταστρέψει.

Το κουτί με το χαλύβδινο τοίχωμα συνήθως φέρει την ένδειξη «πάνω» ή παρόμοια· είναι σημαντικό το χαλύβδινο τοίχωμα να τοποθετηθεί προς τη σωστή κατεύθυνση.

Εικ. 28

Το άνοιγμα του σκίμερ βρίσκεται συνήθως στην αρχή του χαλύβδινου τοιχώματος που θα ξετυλιχθεί (περίπου 1 – 2 m από την αρχή)· όταν υπάρχουν περισσότερες συσκευασίες χαλύβδινου τοιχώματος, στα κουτιά αναγράφεται για ποιο τμήμα του χαλύβδινου τοιχώματος και με ποια ανοίγματα για ενσωματωμένα εξαρτήματα πρόκειται.

Ξετυλίξτε το χαλύβδινο τοίχωμα και τοποθετήστε το αντίστοιχα στις ράγες προφίλ. Το άνοιγμα του σκίμερ πρέπει να τοποθετηθεί στο επιθυμητό σημείο (κατά το δυνατόν κοντά στη μονάδα φίλτρανσης).

Το ακροφύσιο εισόδου βρίσκεται, ανάλογα με το μέγεθος της πισίνας και το περιεχόμενο της παράδοσης, είτε κοντά στο σκίμερ είτε απέναντι. Στη διάταξη απέναντι τοποθετούνται 2 ακροφύσια.

Εάν στη μία πλευρά του χαλύβδινου τοιχώματος έχει τοποθετηθεί το προφίλ σύνδεσης, πρέπει να αφαιρεθεί. Στις μεγαλύτερες πισίνες το χαλύβδινο τοίχωμα χωρίζεται σε 2 μέρη· δηλαδή η σύνδεση με το προφίλ σύνδεσης γίνεται δύο φορές.

Εικ. 29

Προσέχετε πάντα το χαλύβδινο τοίχωμα να στέκεται σταθερά στην κάτω ράγα προφίλ.

Προσαρμογή των κάτω ραγών προφίλ και σύνδεση των άκρων του τοιχώματος με το προφίλ σύνδεσης

Η απόσταση μεταξύ των άκρων του χαλύβδινου τοιχώματος πρέπει να είναι περίπου 5 mm, ώστε το προφίλ σύνδεσης να μπορεί να συνδέσει τα δύο άκρα του χαλύβδινου τοιχώματος μεταξύ τους. Αυτό πρέπει να ληφθεί υπόψη κατά την προσαρμογή/κοντύνιση της κάτω ράγας προφίλ.

Εικ. 30

Κόψιμο της κάτω ράγας προφίλ: ξετυλίξτε το ατσάλινο τοίχωμα και μετρήστε την ενδεχόμενη περίσσεια της κάτω ράγας προφίλ. Στη συνέχεια τραβήξτε το ατσάλινο τοίχωμα ξανά περίπου 50 cm από τις κάτω ράγες προφίλ και κόψτε αντίστοιχα μία κάτω ράγα προφίλ (λάβετε υπόψη απόσταση 5 mm ανάμεσα στα άκρα του ατσάλινου τοιχώματος για το προφίλ σύνδεσης).

Στη συνέχεια τοποθετήστε ξανά το χαλύβδινο τοίχωμα εντελώς και σύρετε το προφίλ σύνδεσης από πάνω (βλ. εικ. 32).

Εικ. 31

Ανάλογα με την πισίνα, το προφίλ σύνδεσης μπορεί να έχει λοξότμητη πλευρά. Σε αυτή την περίπτωση το προφίλ σύνδεσης τοποθετείται έτσι ώστε η λοξότμητη πλευρά να είναι μέσα-πάνω. Εάν δεν υπάρχει λοξοτόμηση, η επάνω/κάτω πλευρά δεν έχει σημασία.

Εικ. 32

Με ελαφριά κίνηση εμπρός-πίσω κατά την τοποθέτηση του προφίλ σύνδεσης μπορείτε να βελτιώσετε την κίνησή του. Με λαστιχένια σφύρα η τοποθέτηση γίνεται ευκολότερα.

Εικ. 33

Για την προστασία του λάινερ από ζημιά, το προφίλ σύνδεσης πρέπει πριν από την τοποθέτηση του λάινερ να καλυφθεί εσωτερικά με κολλητική ταινία.

Προετοιμασία των οπών σύνδεσης

Εικ. 34

Ενσωματωμένο σκίμερ (επιφανειακός αναρροφητήρας)

Εικ. 35

• 1) Σώμα του σκίμερ
• 2) Πλάκα αναρρόφησης
• 3) Ταινία τεφλόν
• 4) Ρακόρ λάστιχου
• 5) Διπλή τσιμούχα

Στις πισίνες σε πλήρες σετ και στις μεμονωμένες πισίνες, το αντίστοιχο άνοιγμα για το σκίμερ κατά κανόνα είναι ήδη κομμένο ή προδιατρημένο. Εάν η κοπή γίνεται επί τόπου, το άνοιγμα του σκίμερ και οι οπές της φλάντζας σημαδεύονται και στη συνέχεια κόβονται με δράπανο και σέγα, αντίστοιχα διατρυπώνονται.

Η απόσταση από το πάνω χείλος της οπής του σκίμερ έως το πάνω χείλος του ατσάλινου τοιχώματος πρέπει να είναι 5 cm. Στη συνέχεια αφαιρέστε προσεκτικά τις αιχμηρές ακμές στα άκρα. Εάν η οπή είναι προδιατρημένη αλλά δεν έχει κοπεί πλήρως, το εσωτερικό μεταλλικό τμήμα αφαιρείται προσεκτικά με κατάλληλο εργαλείο και οι ακμές λειαίνονται (βλ. εικ. 36).

Εικ. 36

Ανεξάρτητα από το αν η κοπή έγινε στο εργοστάσιο ή επί τόπου, τα άκρα πρέπει να επεξεργαστούν με αντιδιαβρωτικό μέσο ή πλαστικό χρώμα (βλ. εικ. 37).

Εικ. 37

Εάν η σύνδεση των σωληνώσεων θα γίνει αμέσως, συνιστάται να τοποθετηθεί το σκίμερ ήδη τώρα. Για τον σκοπό αυτό περάστε το διπλό στεγανωτικό του σκίμερ πάνω στο μεταλλικό τοίχωμα στο σημείο της οπής (βλ. εικ. 39), κρατήστε το σκίμερ απ' έξω προς την οπή και στερεώστε το από μέσα με τις μικρότερες βίδες ασφαλείας με στρογγυλεμένη κεφαλή (βλ. εικ. 39). Εάν στη συσκευασία περιλαμβάνονται 2 ξεχωριστά στεγανωτικά – αντί για το συνηθισμένο διπλό στεγανωτικό του σκίμερ – τοποθετούνται κι αυτά με τη σειρά: στεγανωτικό – ατσάλινο τοίχωμα – στεγανωτικό – λάινερ – φλάντζα του σκίμερ.

Υπό ορισμένες συνθήκες μπορεί να χρειαστεί να ανοιχτούν πρόσθετες οπές στο χαλύβδινο τοίχωμα (και να επεξεργαστούν με αντισκωριακή προστασία), καθώς οι οπές για τις βίδες ασφαλείας δεν είναι πάντα προδιατρημένες.

Εάν η σύνδεση των σωληνώσεων μπορεί να γίνει και αργότερα, το σκίμερ μπορεί να τοποθετηθεί μόλις κατά την τοποθέτηση του λάινερ (βλ. ενότητα 4.8.2).

Εικ. 38Εικ. 39Εικ. 40

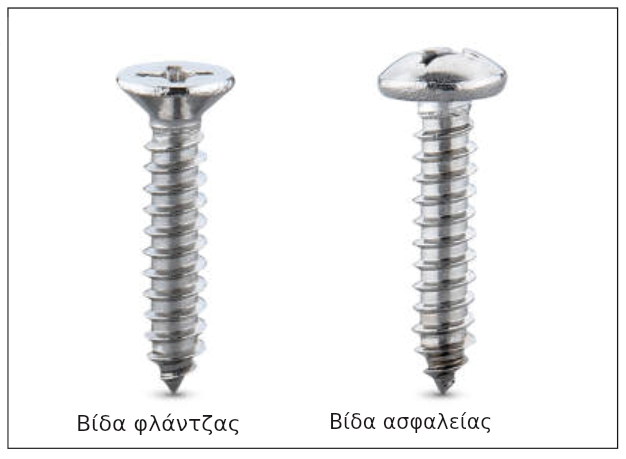

Σημάνσεις στην εικ. 39: βίδα φλάντζας και βίδα ασφαλείας.

Ακροφύσια τροφοδοσίας

Ανάλογα με τον τύπο της πισίνας προβλέπονται είτε 2 ακροφύσια εισόδου απέναντι από το σκίμερ (απέναντι στενή πλευρά της πισίνας στην καμπύλη περιοχή), είτε 1 ακροφύσιο εισόδου δίπλα στο σκίμερ (τα ενσωματωμένα εξαρτήματα βρίσκονται έτσι μόνο στη μία στενή πλευρά). Αυτό σημειώνεται πάντα στο περιεχόμενο της παραγγελίας.

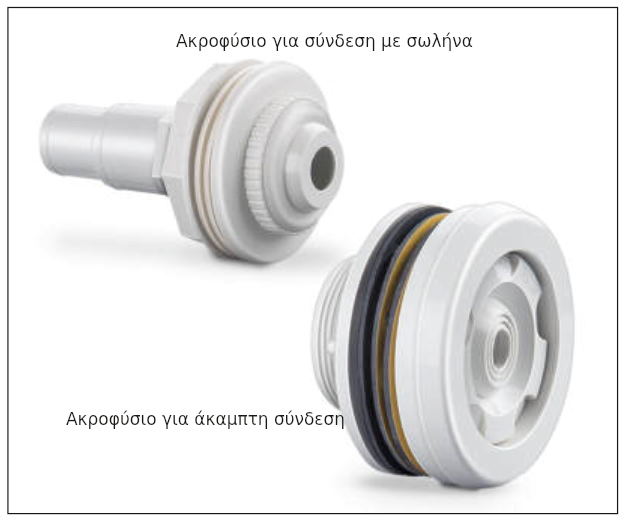

Τύποι ακροφυσίων: ακροφύσιο για σύνδεση με σωλήνα και ακροφύσιο για σταθερή σύνδεση.

Εικ. 41

Εάν το άνοιγμα είναι προστανταρισμένο στο εργοστάσιο αλλά δεν έχει κοπεί εντελώς, το εσωτερικό μεταλλικό κομμάτι πρέπει να αφαιρεθεί προσεκτικά με κατάλληλο εργαλείο και τα άκρα να λειανθούν.

Εάν οι αποκοπές γίνονται επί τόπου, οι οπές για τα ακροφύσια ανοίγονται στο μέγεθος του ακροφυσίου με τρυπάνι και σέγα. Και εδώ αφαιρέστε προσεκτικά τις αιχμηρές ακμές στα άκρα. Η απόσταση από το πάνω χείλος της οπής του ακροφυσίου έως το πάνω χείλος της πισίνας πρέπει να είναι περίπου 30 cm και η απόσταση μεταξύ των δύο ακροφυσίων (στην εκτέλεση με 2 ακροφύσια) περίπου 200 cm. Ανεξάρτητα από το αν η αποκοπή έγινε στο εργοστάσιο ή επί τόπου, τα άκρα πρέπει να επεξεργαστούν με αντιδιαβρωτικό μέσο ή πλαστικό χρώμα.

Ακροφύσια εισόδου για σταθερή σωλήνωση (σε ενσωμάτωση στο έδαφος)

Για την τοποθέτηση του ακροφυσίου χρειάζεται χωριστά η φλάντζα (7). Εάν η φλάντζα δεν βρίσκεται αμέσως, πιθανότατα είναι σφηνωμένη στο καπάκι (6). Η φλάντζα μπορεί να βγει με ελαφριά πίεση/κάμψη του καπακιού και στη συνέχεια να τοποθετηθεί (βλ. εικ. 42).

Εικ. 42Εικ. 43

• 1) Ρυθμιστικός δακτύλιος
• 2) Οφθαλμός του ακροφυσίου
• 3) Σώμα του ακροφυσίου
• 4) Αντίμαχο παξιμάδι
• 5) Βίδες
• 6) Καπάκι
• 7) Φλάντζα
• 8) Στεγανωτικά

Εάν στο ακροφύσιο εισόδου επισυνάπτεται πρόσθετο στεγανωτικό χωρίς οπές (9), στις πισίνες με χαλύβδινο τοίχωμα μπορεί να παραλειφθεί.

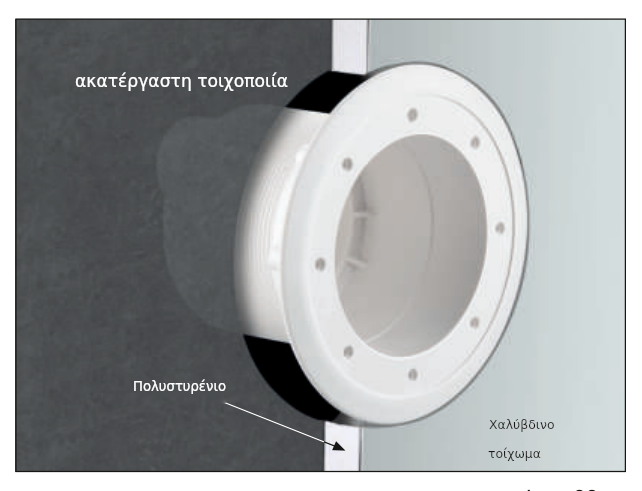

Το σώμα του ακροφυσίου περνά τώρα από μέσα μέσα από το άνοιγμα στο χαλύβδινο τοίχωμα.

Το ένα από τα δύο αυτοκόλλητα στεγανωτικά κολλήστε το τώρα στο πλαίσιο φλάντζας του σώματος του ακροφυσίου.

Εικ. 44

Στη συνέχεια βιδώστε το αντίμαχο παξιμάδι από πίσω (την εξωτερική πλευρά της πισίνας) πάνω στο σπείρωμα του ακροφυσίου και σφίξτε το.

Εικ. 45

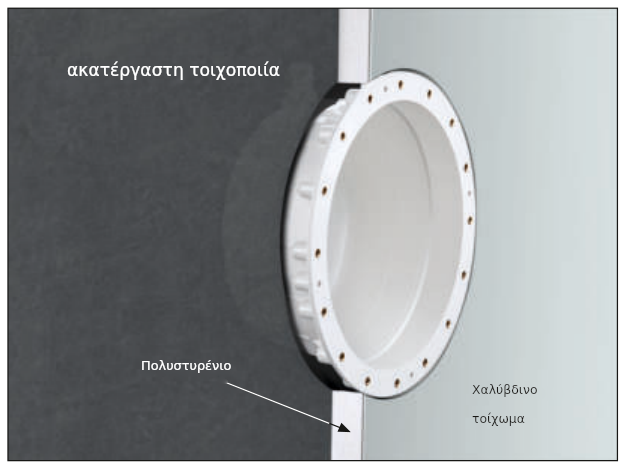

Υποβρύχιος προβολέας Compact (προαιρετικά) / τοποθέτηση στις καμπύλες περιοχές της πισίνας

Το άνοιγμα (Ø 121 mm) για τη θήκη ενσωμάτωσης πρέπει να σχεδιαστεί πάνω στο χαλύβδινο τοίχωμα, να τρυπηθεί, να κοπεί με σέγα και στη συνέχεια να επεξεργαστεί με αντισκωριακό χρώμα ή σπρέι ψευδαργύρου.

Στη συνέχεια κολλήστε το στεγανωτικό χωρίς οπές στην πίσω πλευρά της θήκης, περάστε τη θήκη από μέσα προς τα έξω μέσα από το άνοιγμα και στερεώστε την απ' έξω με το παξιμάδι ασφαλείας. Προσέξτε το παξιμάδι ασφαλείας να βιδώνεται πάνω στη θήκη με τη βαθιά πλευρά μπροστά.

Εικ. 46Εικ. 47Εικ. 48

Τα άκρα του ανοίγματος που προκύπτει πρέπει να καθαριστούν από αιχμές και στη συνέχεια να επεξεργαστούν με σπρέι ψευδαργύρου ή παρόμοιο, ώστε να αποφευχθεί αργότερα η διάβρωση του χαλύβδινου τοιχώματος (βλ. εικ. 47 και 48).

Εικ. 49Εικ. 50

Αφού κολληθεί το αυτοκόλλητο στεγανωτικό χωρίς οπές – που περιλαμβάνεται στο περιεχόμενο της παράδοσης του προβολέα – στην πίσω πλευρά της θήκης, η θήκη μπορεί να τοποθετηθεί στην οπή από μέσα προς τα έξω και να στερεωθεί απ' έξω με το παξιμάδι ασφαλείας. Προσέξτε το παξιμάδι ασφαλείας να βιδώνεται πάνω στη θήκη με τη βαθιά πλευρά μπροστά (βλ. εικ. 50).

Ενσωματωμένη συσκευή αντίρροιας (προαιρετικά)

Η ενσωματωμένη συσκευή αντίρροιας τοποθετείται στην καμπύλη περιοχή της πισίνας – συνήθως στην πλευρά απέναντι από το σκίμερ· πίσω της πρέπει να προβλεφθεί φρεάτιο επιθεώρησης με ελάχιστες διαστάσεις 100 × 100 × 100 cm (λάβετε υπόψη τη δυνατότητα εκκένωσης του φρεατίου!).

Για την ενσωμάτωση της συσκευής αντίρροιας τηρήστε το εγχειρίδιο εγκατάστασης του αντίστοιχου κατασκευαστή. Οι οπές στο τοίχωμα της πισίνας, φυσικά, και εδώ πρέπει να προστατευθούν προσεκτικά από τη διάβρωση.

Στερέωση του ατσάλινου τοιχώματος

Οι επόμενες περιγραφές προϋποθέτουν ότι τα τοιχία αντιστήριξης έχουν κατασκευαστεί σε ύψος όπως περιγράφεται στις ενότητες 3.1 – 3.4.

Εικ. 51

Αριθμός σημείων στερέωσης ανά πλευρά και απόσταση e μεταξύ τους:

• Πισίνα 3,00 × 4,90 m – 3 σημεία, απόσταση e = 0,75 m
• Πισίνα 3,20 × 5,25 m – 3 σημεία, απόσταση e = 0,75 m
• Πισίνα 3,20 × 6,00 m – 3 σημεία, απόσταση e = 1,00 m
• Πισίνα 3,50 × 7,00 m – 3 σημεία, απόσταση e = 1,40 m
• Πισίνα 4,00 × 8,00 m – 3 σημεία, απόσταση e = 1,60 m

Στην περιοχή των τοίχων αντιστήριξης πρέπει να στερεώσετε το ατσάλινο τοίχωμα με βίδες 5 cm κάτω από το χείλος του τοίχου αντιστήριξης (για ύψος πισίνας 120 cm η στερέωση γίνεται στα 110 cm από το έδαφος, για πισίνα 135 cm – στα 125 cm από το έδαφος, για πισίνα 150 cm – στα 140 cm από το έδαφος). Η στερέωση πρέπει να γίνει σε οριζόντια γραμμή. Η στερέωση πρέπει να είναι απολύτως σταθερή· σε περίπτωση αμφιβολίας τοποθετήστε επιπλέον βίδες και ούπα.

Εάν η επάνω σειρά λίθων αποτελείται από γεμισμένα κοίλα μπλοκ σκυροδέματος, συνιστάται η χρήση ιδιαίτερα μακριών βιδών, ώστε να επιτευχθεί στερέωση στον πυρήνα σκυροδέματος του τοιχίου αντιστήριξης. Προστατέψτε τις οπές στο χαλύβδινο τοίχωμα από τη διάβρωση.

Καλύψτε τις κεφαλές των βιδών με ταινία συμβατή με PVC (π.χ. duct tape, gaffa tape κ.ά.) για την προστασία του λάινερ.

Τοποθέτηση του υποστρώματος τσόχας

Η πισίνα δεν πρέπει να μένει χωρίς νερό για μεγάλο χρονικό διάστημα. Η τοποθέτηση της πισίνας πρέπει να ολοκληρωθεί έγκαιρα. Εάν αυτό δεν είναι δυνατό λόγω των καιρικών συνθηκών ή άλλων λόγων, συνιστάται να μην τοποθετηθεί ακόμη η τσόχα.

Συνιστούμε τη χρήση πολυεστερικού υποστρώματος από φλις ή προστατευτικού καλύμματος για το δάπεδο (κατά κανόνα περιλαμβάνεται στις πισίνες σε πλήρες σετ), ώστε το λάινερ να προστατεύεται από την άμεση επαφή με τη βάση και με τυχόν υλικά που περιέχονται σε αυτήν και δεν είναι συμβατά με το PVC. Το υπόστρωμα φλις μπορεί ωστόσο μόνο να προστατεύει και όχι να εξομαλύνει ανωμαλίες.

Πριν από την τοποθέτηση της τσόχας ο πυθμένας πρέπει να καθαριστεί σχολαστικά.

Σε ορισμένες περιπτώσεις η τσόχα είναι ήδη κομμένη στο μέγεθος της πισίνας. Εάν παραδίδεται σε ρολό, απλώστε την σε λωρίδες και στερεώστε την με κολλητική ταινία.

Εικ. 52

Το φλις κόβεται περίπου 10 cm μεγαλύτερο από το μέγεθος της πισίνας και αφήνεται να προεξέχει προς τα πάνω στο τοίχωμα της πισίνας περίπου 5 cm σε όλη την περίμετρο. Για μικρότερα τμήματα στα άκρα μπορούν να χρησιμοποιηθούν τα υπολείμματα. Η περίσσεια περνάει πάνω από τις κάτω ράγες και το φλις κολλάται στο ατσάλινο τοίχωμα με ταινία συσκευασίας.

Εικ. 53

Τεντώστε το υπόστρωμα τσόχας ομαλά και ενώστε το και στις ενώσεις με ταινία συσκευασίας.

Τυχόν διπλώματα και πτυχές στην τσόχα, που μπορεί να προκύψουν κατά τη μεταφορά και την αποθήκευση, εξομαλύνονται από μόνα τους μετά από λίγο χρόνο από την πίεση του νερού.

Ανάρτηση του λάινερ και τοποθέτηση της άνω ράγας

Αφού τοποθετηθεί η τσόχα, στο εσωτερικό της πισίνας μπορείτε να μπαίνετε μόνο με καθαρά παπούτσια ή κάλτσες. Επιπλέον, ολόκληρος ο εσωτερικός χώρος της πισίνας πρέπει να καθαριστεί ξανά (π.χ. με ηλεκτρική σκούπα).

Τώρα τοποθετήστε το λάινερ στο κέντρο και απλώστε το έτσι ώστε οι εξωτερικές κάτω ραφές να βρίσκονται σε ομοιόμορφη απόσταση από το χαλύβδινο τοίχωμα, καθώς το λάινερ είναι πάντα λίγο μικρότερο από την ίδια την πισίνα.

Εικ. 54

Το λάινερ έχει, ανεξάρτητα από την άνω ράγα, πάντα κολλημένο προφίλ ανάρτησης, το λεγόμενο χείλος ανάρτησης (βλ. εικ. 55).

Εικ. 55

Μοναδική εξαίρεση: οι οβάλ πισίνες της σειράς «Undercover». Σε αυτές τις πισίνες το λάινερ παραδίδεται με συγκολλημένη σφηνοειδή ακμή, η οποία τοποθετείται μόλις μετά την οριστική τοποθέτηση της άνω ράγας – βλ. ενότητα 4.7.1. Για τον σκοπό αυτό η σφηνοειδής ακμή εισάγεται οριζόντια στην πλευρική αυλάκωση και το λάινερ τραβιέται στη συνέχεια ελαφρά προς τα κάτω, ώστε η σφήνα να σφηνώσει και το λάινερ να συγκρατηθεί.

Παρένθεση: άνω ράγα. Η πλευρική σφηνοειδής αυλάκωση της ειδικής άνω ράγας (Undercover) απαιτείται μόνο σε περίπτωση μεταγενέστερης αντικατάστασης του λάινερ, εάν πάνω στην άνω ράγα έχουν τοποθετηθεί πέτρες για το χείλος. Για τον σκοπό αυτό το παλιό λάινερ κόβεται κατά μήκος της άνω ράγας, ενώ το εναπομένον προφίλ στερέωσης συνεχίζει να χρησιμεύει ως προστασία του χείλους. Μόνο το δεύτερο λάινερ, το οποίο διαθέτει όχι προφίλ στερέωσης αλλά σφηνοειδές προφίλ, στερεώνεται πλαγίως στην αυλάκωση της άνω ράγας.

Εικ. 56

Περάστε το χείλος του λάινερ με το κολλημένο προφίλ ανάρτησης πάνω στο χείλος του χαλύβδινου τοιχώματος και στερεώστε το λάινερ με μερικά μεμονωμένα κομμάτια της άνω ράγας.

Εικ. 57

Η άνω ράγα τοποθετείται πλήρως μόλις μετά την ομοιόμορφη ευθυγράμμιση των ραφών συγκόλλησης του λάινερ.

Τοποθέτηση της άνω ράγας (γενικές οδηγίες)

Συνδέστε τα τμήματα της άνω ράγας με τους πείρους σύνδεσης· πιέστε τα πάνω στο χείλος της πισίνας με χτυπήματα με την παλάμη ή με λαστιχένια σφύρα, ενώ ταυτόχρονα σφηνώνετε το προφίλ ανάρτησης. Εάν χρειαστεί, κονταίνετε ένα κομμάτι της άνω ράγας.

Εικ. 58Εικ. 59

Εξομάλυνση των πτυχών

Οι διαγώνιες πτυχές στο τμήμα του τοιχώματος του λάινερ μπορούν, με μερικώς στερεωμένη άνω ράγα, να εξομαλυνθούν με μετατόπιση.

Μετακινήστε τις πτυχές από τον πυθμένα προς τα έξω, προς το τοίχωμα της πισίνας. Προσέξτε κυρίως η ραφή συγκόλλησης του λάινερ ανάμεσα στον πυθμένα και το τμήμα του τοιχώματος να βρίσκεται ακριβώς στη γωνία πυθμένα/τοιχώματος της πισίνας.

Εικ. 60

Μετά την τελική τοποθέτηση της άνω ράγας, τυχόν εναπομείνασες πτυχές στον πυθμένα μπορούν να διορθωθούν γεμίζοντας την πισίνα με περίπου 2 – 3 cm νερό και μετακινώντας τις πτυχές προς τα έξω.

Εικ. 61

Τοποθέτηση των ενσωματούμενων εξαρτημάτων

Όταν η στάθμη του νερού βρίσκεται περίπου 20 cm κάτω από το αντίστοιχο ενσωματούμενο εξάρτημα, μπορεί να ξεκινήσει η τοποθέτηση των φλαντζών. Οι επόμενες οδηγίες εγκατάστασης ισχύουν μόνο για τα ενσωματούμενα εξαρτήματα του σετ.

Ακροφύσια τροφοδοσίας

Για σύνδεση σωλήνα 32/38 mm (βλ. εικ. 64):

Όταν το λάινερ έχει ευθυγραμμιστεί, κόψτε το λάινερ σφιχτά στο σημείο της οπής στο μεταλλικό τοίχωμα (ελαφρά μικρότερο από την οπή στο ατσάλινο τοίχωμα). Στη συνέχεια τοποθετήστε ένα στεγανωτικό ανάμεσα στο λάινερ και στο ατσάλινο τοίχωμα και περάστε το ακροφύσιο με το δεύτερο στεγανωτικό μέσα από την οπή, έτσι ώστε τόσο μπροστά από το λάινερ όσο και πίσω από αυτό να υπάρχει από ένα στεγανωτικό. Στη συνέχεια σφίξτε το ακροφύσιο με το παξιμάδι ασφαλείας από την εξωτερική πλευρά της πισίνας.

Εικ. 62Εικ. 63

Για σταθερή σωλήνωση 50 mm (βλ. εικ. 64):

Όταν το λάινερ είναι ευθυγραμμισμένο, τρυπήστε εκ των προτέρων τις οπές για τις βίδες, π.χ. με σουβλί. Κολλήστε το 2ο στεγανωτικό πίσω από τη φλάντζα, ώστε το στεγανωτικό να βρίσκεται ανάμεσα στο λάινερ και τη φλάντζα. Σφίξτε τις βίδες της φλάντζας χιαστί.

Στη συνέχεια κόψτε το λάινερ σύμφωνα με το άνοιγμα. Έπειτα βιδώστε ξανά τη σφαίρα και τον ρυθμιστικό δακτύλιο και τοποθετήστε το καπάκι.

Εικ. 64

Σκίμερ (επιφανειακός αναρροφητήρας)

Τρυπήστε τις οπές για τις βίδες, βιδώστε τη φλάντζα χιαστί, στη συνέχεια κόψτε το άνοιγμα του σκίμερ και τοποθετήστε το καπάκι (βλ. εικ. 65 – 66). Στη φλάντζα και στο καπάκι η σήμανση «Top» συνήθως υποδεικνύει την επάνω πλευρά.

Τοποθετήστε τη βαλβίδα και το καλάθι του σκίμερ. Η πλάκα αναρρόφησης τοποθετείται μόνο σε συνδυασμό με τον σωλήνα καθαρισμού πυθμένα, όχι κατά την κανονική λειτουργία του φίλτρου!

Περισσότερες πληροφορίες για τον καθαρισμό του πυθμένα μέσω της σύνδεσης του σκίμερ θα βρείτε π.χ. στο εγχειρίδιο λειτουργίας της μονάδας φίλτρανσης.

Εάν το σώμα του σκίμερ τοποθετείται μόλις τώρα μαζί με το λάινερ, τοποθετήστε το διπλό στεγανωτικό στο άνοιγμα του χαλύβδινου τοιχώματος, κρατήστε το σώμα από έξω, ανοίξτε από μέσα τις οπές για τις βίδες και βιδώστε τη φλάντζα χιαστί.

Εικ. 65Εικ. 66

Επίχωση με φτωχό σκυρόδεμα στις καμπύλες περιοχές

Γεμίστε με νερό την τοποθετημένη, πλήρως εγκατεστημένη πισίνα (αρχικό ύψος περίπου 60 cm).

Πριν από την επίχωση τοποθετήστε οικοδομική μεμβράνη και πλάκες πολυστυρενίου (πάχους 15 – 25 mm) για την προστασία της εξωτερικής πλευράς του χαλύβδινου τοιχώματος στις καμπυλώσεις μέσα στο έδαφος.

Επιχώστε το τοίχωμα της πισίνας σε περισσότερες στρώσεις (κάθε μία το πολύ 50 cm) με άοπλο σκυρόδεμα C8/10 (ή μίγμα σε αναλογία περίπου 1:10, ανάλογα με την κοκκομετρία του χαλικιού), με υγρασία όπως του εδάφους. Η κάτω στρώση πρέπει κάθε φορά να έχει ήδη σκληρύνει πριν τοποθετηθεί η επόμενη. Με σανίδες ξυλοτύπου ή κάτι παρόμοιο οι επιμέρους στρώσεις άοπλου σκυροδέματος μπορούν να οριοθετηθούν στα πλάγια. Μετά τη σκλήρυνση οι σανίδες ξυλοτύπου μετακινούνται προς τα πάνω, ώστε να καθοριστούν οι διαστάσεις της επόμενης στρώσης (βλ. εικ. 67).

Το σκυρόδεμα δεν πρέπει να είναι πολύ υγρό και δεν πρέπει να δονείται ή να συμπιέζεται.

Η επίχωση με σκυρόδεμα σε φυσικά εδάφη (π.χ. συνεκτική άργιλο) πρέπει να έχει πάχος τουλάχιστον 15 cm. Σε εδάφη που ασκούν πίεση συνιστούμε επίχωση περίπου 30 cm.

Κατά την επίχωση της πισίνας με σκυρόδεμα πρέπει να προσέχετε ώστε το τοίχωμα της πισίνας να μην παραμορφωθεί από την πίεση του σκυροδέματος.

Επίσης, πρέπει να αποφεύγεται η υπερβολικά μεγάλη πίεση του σκυροδέματος στο ενσωματωμένο σκίμερ, καθώς μπορεί να οδηγήσει, μεταξύ άλλων, σε παραμόρφωση και αργότερα σε μπλοκάρισμα της κλαπέτας του σκίμερ. Συνιστάται να τοποθετείται γύρω από το σκίμερ φελιζόλ ή παρόμοιο υλικό, ώστε να απορροφά την πίεση του σκυροδέματος σε αυτό το σημείο.

Πίσω από τα τοιχία αντιστήριξης δεν χρειάζεται επίχωση με φτωχό σκυρόδεμα.

Λοιπές οδηγίες

Στάθμη νερού και βαλβίδα του σκίμερ

Η στάθμη του νερού στην πισίνα πρέπει να προσαρμόζεται στην οπή του σκίμερ. Η βέλτιστη στάθμη είναι από τη μέση έως τα 2/3 της οπής του σκίμερ (βλ. εικ. 68). Η υπερβολικά χαμηλή στάθμη νερού πρέπει να αποτρέπεται σε κάθε περίπτωση, καθώς μπορεί να προκαλέσει βλάβες στην αντλία. Πρέπει πάντα να διασφαλίζονται και η ελεύθερη κινητικότητα της κλαπέτας του σκίμερ, καθώς και η σωστή θέση του καλαθιού του σκίμερ – διαφορετικά και τα δύο μπορούν να παρεμποδίσουν τη ροή του νερού.

Η πλάκα αναρρόφησης επιτρέπεται να είναι τοποθετημένη μόνο κατά τον καθαρισμό του πυθμένα και με χρήση του σωλήνα καθαρισμού πυθμένα.

Επισκευή του λάινερ της πισίνας

Οι ζημιές στο λάινερ της πισίνας μπορούν να αποκατασταθούν χωρίς δυσκολίες με κιτ επισκευής.

Φροντίδα και συντήρηση

Το διαρκώς καθαρό και κρυστάλλινο νερό εξασφαλίζεται από τον συνδυασμό μηχανικού καθαρισμού του νερού και χημικής φροντίδας του νερού.

Μηχανικός καθαρισμός του νερού: απομάκρυνση μικρότερων ρύπων από την επιφάνεια (π.χ. γύρη, χόρτο, τρίχες) μέσω του σκίμερ και της μονάδας φίλτρανσης. Οι μεγαλύτεροι ρύποι (φύλλα, έντομα) απομακρύνονται με απόχη και/ή με συσκευή καθαρισμού πυθμένα.

Χειροκίνητος καθαρισμός πυθμένα (αναρρόφηση): προϋποθέτει την ύπαρξη μονάδας φίλτρανσης, καθώς και σκίμερ/επιφανειακού αναρροφητήρα. Πριν από τον χειροκίνητο καθαρισμό, η μονάδα φίλτρανσης με άμμο πρέπει πρώτα να πλυθεί σωστά με ανάστροφη ροή και να ξεπλυθεί.

Στη συσκευασία του σκίμερ συνήθως περιλαμβάνεται η λεγόμενη «πλάκα αναρρόφησης», η οποία, εκτός από τη βούρτσα καθαρισμού (βούρτσα αναρρόφησης), ενδεχομένως με τηλεσκοπικό χερούλι, καθώς και τον σωλήνα αναρρόφησης (σύνδεση από τη βούρτσα προς την πλάκα αναρρόφησης), είναι επίσης απαραίτητη. Για την αναρρόφηση των χοντρών ρύπων ο σωλήνας αναρρόφησης τοποθετείται στο στόμιο της πλάκας αναρρόφησης και η πλάκα τοποθετείται πάνω στο καλάθι του σκίμερ. Στη συνέχεια ο σωλήνας και το τηλεσκοπικό χερούλι συνδέονται με τη συσκευή καθαρισμού πυθμένα, η βαλβίδα του συστήματος φίλτρου άμμου για τον καθαρισμό του πυθμένα τίθεται στη θέση «Φιλτράρισμα» και ο καθαρισμός μπορεί να ξεκινήσει.

Τοποθετήστε την πλάκα αναρρόφησης στο σκίμερ, βάλτε τον σωλήνα πάνω στην πλάκα αναρρόφησης και ενεργοποιήστε ξανά το φίλτρο άμμου. Εάν παρ' όλα αυτά μπει αέρας στο σύστημα φίλτρου άμμου, πρέπει να απενεργοποιήσετε την αντλία της πισίνας και να απαερώσετε ξανά τη συσκευή καθαρισμού – το σύστημα φίλτρου κατά κανόνα απαερώνεται μόνο του. Για τον καθαρισμό κινήστε τώρα τη βούρτσα αργά και ομοιόμορφα (η υπερβολικά γρήγορη κίνηση μπορεί να ανασηκώσει τους ρύπους) πάνω στον πυθμένα της πισίνας. Στα συστήματα φίλτρου άμμου χωρίς προφίλτρο, το σκίμερ με καλάθι είναι απαραίτητη προϋπόθεση!

Εάν η απόδοση του φίλτρου μειωθεί, οι αιτίες μπορεί να είναι οι ακόλουθες:

• Λερωμένη άμμος φίλτρου → πλύντε το φίλτρο με ανάστροφη ροή
• Η αντλία αναρροφά αέρα (φυσαλίδες αέρα από την πλευρά εισόδου) → ελαττωματικοί σωλήνες, ελέγξτε τους σφιγκτήρες
• Το σκίμερ λαμβάνει πολύ λίγο νερό → ελέγξτε τη στάθμη του νερού και, εάν χρειάζεται, ανεβάστε την
• Λερωμένο καλάθι σκίμερ → καθαρίστε το
• Λερωμένο καλάθι προφίλτρου της αντλίας φίλτρανσης → καθαρίστε το

Χειμερινό κλείσιμο

Όλες οι ενσωματωμένες πισίνες πρέπει τον χειμώνα να παραμένουν μερικώς γεμάτες με νερό, ώστε να εξισορροπείται η εξωτερική πίεση.

Πρώτα η τιμή pH πρέπει να ρυθμιστεί στο 7,0 και τυχόν θολούρα του νερού ή εμφάνιση φυκιών να αντιμετωπιστεί με σοκ χλωρίωση.

Στη συνέχεια η στάθμη του νερού πρέπει να χαμηλώσει περίπου 10 cm κάτω από τα ακροφύσια εισόδου, ενώ οι σωλήνες και το σύστημα φίλτρανσης (νερό και χαλαζιακή άμμος) να αδειάσουν. Τα ακροφύσια εισόδου μπορούν να κλείσουν με χειμερινά πώματα.

Εάν στην πισίνα υπάρχουν ενσωματωμένοι προβολείς, η στάθμη του νερού πρέπει να είναι είτε κάτω από αυτούς είτε πάνω από αυτούς.

Μετά το χαμήλωμα προσθέστε στο νερό προϊόν χειμερινής συντήρησης. Για να αποτραπεί η πίεση του πάγου στα τοιχώματα, συνιστώνται μαξιλάρια κατά της πίεσης του πάγου.

Οδηγίες ασφαλείας

Γενικά προστατευτικά μέτρα:

Άμεση βοήθεια σε περίπτωση ατυχήματος κατά την κολύμβηση: απομακρύνετε αμέσως τους πάσχοντες από το νερό. Ελέγξτε σφυγμό και αναπνοή. Εάν χρειαστεί, εφαρμόστε αμέσως τεχνητή αναπνοή στόμα με στόμα και μαλάξεις καρδιάς. Καλέστε τις υπηρεσίες έκτακτης ανάγκης.

Οδηγίες ασφαλείας: παρακαλούμε διαβάστε προσεκτικά όλες τις πληροφορίες πριν από τη χρήση της πισίνας και ρωτήστε, εάν κάτι δεν είναι σαφές. Τηρείτε τις συστάσεις. Εξυπηρετούν την ασφάλειά σας και την ασφάλεια των χρηστών της πισίνας. Παρακαλούμε φυλάξτε προσεκτικά αυτό το έγγραφο, ώστε να μπορείτε να το χρησιμοποιήσετε ξανά αργότερα.

Προκαταρκτική διευκρίνιση: θα περιγραφούν – χωρίς αξίωση πληρότητας – τυπικοί κίνδυνοι κατά τη χρήση της πισίνας. Δεν καλύπτονται όλοι οι κίνδυνοι σε κάθε πιθανή μεμονωμένη περίπτωση. Γι' αυτό, σε όλες τις δραστηριότητες γύρω από την πισίνα και μέσα σε αυτήν χρησιμοποιείτε την κοινή λογική.

Ασφάλεια των ατόμων που δεν γνωρίζουν κολύμπι: φροντίζετε ανά πάσα στιγμή τα άτομα που δεν γνωρίζουν κολύμπι και τους χρήστες με περιορισμένες ικανότητες κολύμβησης – ιδίως τα μικρά παιδιά – να επιτηρούνται από άτομο που μπορεί να τα διασώσει και να καλέσει βοήθεια σε περίπτωση έκτακτης ανάγκης. Για την αποφυγή παρεξηγήσεων στην επικοινωνία: ορίστε ένα άτομο ικανό να βοηθήσει, το οποίο θα παρακολουθεί διαρκώς την πισίνα κατά τη χρήση της.

Τα άτομα που δεν ξέρουν κολύμπι και τα άτομα με περιορισμένες κολυμβητικές ικανότητες πρέπει κατά τη χρήση της πισίνας να φορούν ατομικά μέσα προστασίας (φουσκωτά μπρατσάκια κ.ά.).

Παρακαλούμε απομακρύνετε τα παιχνίδια από την πισίνα και από τη γύρω ζώνη όταν η πισίνα δεν χρησιμοποιείται ή δεν επιβλέπεται. Έτσι αποτρέπετε την προσέλκυση των παιδιών από αυτά.

Ασφαλής πρόσβαση στην πισίνα: εάν το μέσο πρόσβασης (η σκάλα) δεν μπορεί να ανυψωθεί ή να διπλωθεί, ώστε να αποτραπεί η απροσδόκητη πρόσβαση παιδιών στην πισίνα και ο πνιγμός τους, συνιστούμε να ασφαλίσετε την πρόσβαση στην πισίνα με συσκευή ασφαλείας.

Διατάξεις προστασίας: μπορούν όχι μόνο να αποτρέψουν την απρόβλεπτη πρόσβαση παιδιών στην πισίνα και έτσι να αποτρέψουν τον πνιγμό. Προστατεύουν επίσης, γενικά, από την ανεπίτρεπτη πρόσβαση στην πισίνα. Γι' αυτό σας συνιστούμε να μην παραιτηθείτε από τα αξεσουάρ προστασίας. Ανάλογα με τις ατομικές συνθήκες, αυτό μπορεί να είναι για παράδειγμα περίφραξη, κάλυμμα με ειδική προστασία από ατυχήματα, υπερκατασκευή ή σύστημα συναγερμού.

Επιπλέον συνιστούμε να ασφαλίσετε τις πόρτες και τα παράθυρα του σπιτιού, καθώς και την πρόσβαση στο οικόπεδο, ώστε να αποφευχθεί η μη επιτρεπόμενη πρόσβαση στην πισίνα.

Προστατευτικός εξοπλισμός: συνιστούμε να κρατάτε εξοπλισμό διάσωσης (για παράδειγμα σωσίβιο) κοντά στην πισίνα.

Βεβαιωθείτε ότι κοντά στην πισίνα υπάρχει λειτουργικό τηλέφωνο και κατάλογος με τηλέφωνα έκτακτης ανάγκης, ώστε σε περίπτωση ανάγκης να μπορεί να κληθεί γρήγορα βοήθεια.

Ασφαλής χρήση της πισίνας: ενθαρρύνετε όλους τους χρήστες της πισίνας – ιδίως τα παιδιά – να μάθουν κολύμπι.

Μάθετε τα μέτρα πρώτων βοηθειών (καρδιοαναπνευστική ανάνηψη) και ανανεώνετε τακτικά όσα μάθατε. Αυτό μπορεί σε έκτακτη ανάγκη να κάνει τη διαφορά και να σώσει μια ζωή.

Εξηγήστε σε όλους τους χρήστες της πισίνας – συμπεριλαμβανομένων των παιδιών – πριν από τη χρήση της πισίνας τι πρέπει να γίνει σε έκτακτη ανάγκη.

Μη χρησιμοποιείτε την πισίνα εάν βρίσκεστε υπό την επήρεια αλκοόλ ή φαρμάκων που μπορεί να επηρεάσουν την ικανότητά σας να τη χρησιμοποιείτε με ασφάλεια.

Εάν η πισίνα είναι εξοπλισμένη με κάλυμμα: πριν από τη χρήση της πισίνας βεβαιωθείτε ότι το κάλυμμα είναι πλήρως ανοιχτό, αντίστοιχα πλήρως αφαιρεμένο από την επιφάνεια του νερού.

Για να προστατευθούν οι χρήστες της πισίνας από ασθένειες που μεταδίδονται μέσω του νερού, πρέπει να φροντίζετε ώστε το νερό να είναι πάντα επεξεργασμένο και υγιεινά άψογο. Για τον σκοπό αυτό χρησιμοποιείτε τις οδηγίες και τα στοιχεία για την επεξεργασία του νερού στο εγχειρίδιο λειτουργίας.

Αποθηκεύετε χημικά και προϊόντα φροντίδας του νερού (για παράδειγμα προϊόντα επεξεργασίας νερού, καθαρισμού ή απολύμανσης) σε μέρος απρόσιτο για παιδιά.

Οι αφαιρούμενες σκάλες πρέπει να τοποθετούνται σε οριζόντια επιφάνεια.

Τοποθετήστε τις ακόλουθες πινακίδες ασφαλείας σε ευδιάκριτο σημείο, σε απόσταση έως 2 μέτρων κοντά στην πισίνα:
